Perfiladeira de rolos

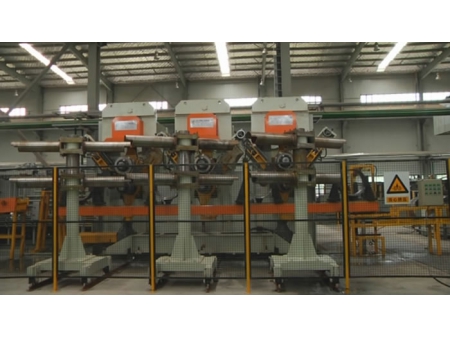

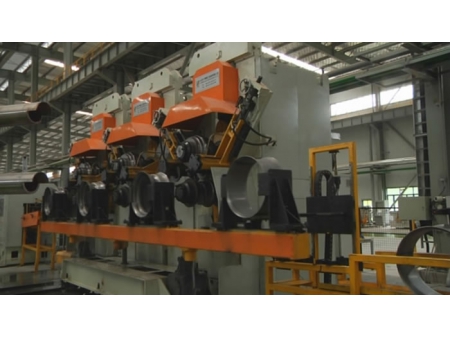

A perfiladeira para aros de roda de aço é utilizada para formação por rolo simétrico ou assimétrico dos aros de aço. A perfiladeira consiste de uma máquina principal, um sistema de transmissão hidráulico, um sistema pneumático, um sistema de controle por PC e um sistema de lubrificação.
Geralmente, as linhas de produção de aros pequenos e grandes realizam três processos para completar o perfilamento de cada aro. Cada processo utiliza um conjunto de perfiladeiras. No entanto, a linha de produção de aros ultra grandes opera por meio de quatro processos.

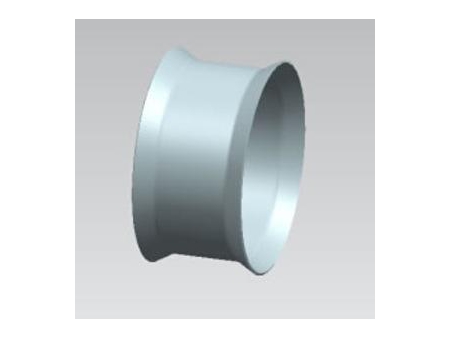

- 1ro Processo: Perfilamento

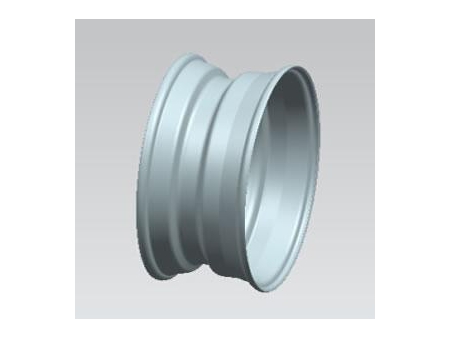

- 2do Processo: Perfilamento

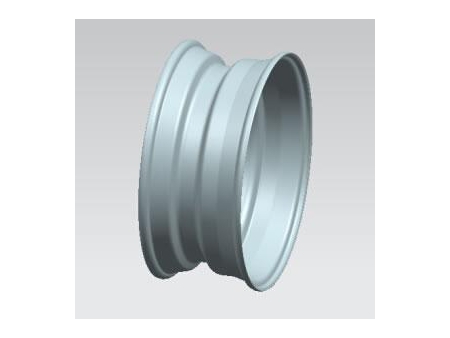

- 3ro Processo: Perfilamento

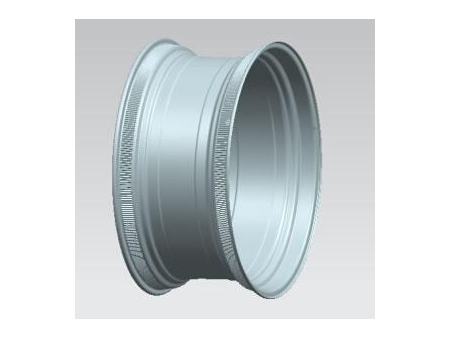

- 4to Processo: Perfilamento de padrão anti derrapante
Principais características
1. Os moldes de formação na perfiladeira para roda de aço vem com um design fácil para desmontar garantindo assim uma rápida mudança na matriz do molde. O processo de troca deverá ser de apenas 30 minutos.
2. As linhas de produção de aros pequenos e grandes costumam usar 3 perfiladeiras que utilizam um conjunto de mecanismos de carga e descarga automática; Estes sistemas utilizam um processo com 3 etapas, o que economiza tempo e melhora a eficiência da produção.
3. O design de separação entre a unidade de carga/descarga e a máquina principal permite operações manuais e automáticas.
4. O molde pode ser projetado para ser simétrico ou assimétrico, de acordo com demandas de processamento.
5. O eixo superior e inferior são hidráulicos. Durante o perfilamento do aro, a velocidade de rotação dos rolos superiores e inferiores pode ser ajustada automaticamente.
6. Os eixos podem ser ajustados em ambos os sentidos axiais e também os ângulos de profundidade. Isto faz com que cada parte acentuada da superfície do rolo tenha uma precisão elevada.
7. O espaço entre o eixo superior e inferior é ajustável, bem como a velocidade de alimentação.
8. O golpe dos guiamentos laterais também são ajustáveis.
- Dispositivo opcional para mudança rápida de matriz
- Mecanismo de carga/descarga automático com design de 3 processos e 4 localizações
| No | Items | Parâmetros | |||
| 1 | Modelo | ||||
| 2 | Força de perfilamento | 230KN | 400KN | 500KN | |
| 3 | Potência do motor do sistema hidráulico | 62.5Kw | 82.5Kw | 165Kw | |
| 4 | Comprimento do molde no eixo | 350mm | 670mm | 900mm | |
| 5 | Velocidade de avanço superior e inferior | 220r/min | 200r/min | 200r/min | |
| 6 | Diâmetro e material do eixo | 40Cr, 140mm | 40Cr, 200mm | 40Cr, 220mm | |
| 7 | Espaço entre o eixo superior e inferior | 240~380mm | 340~480 | 380~520 | |
| 8 | Curso do eixo inferior | 140mm | 140mm | 140mm | |
| 9 | Faixa ajustável da velocidade de alimentação do eixo inferior | 2~10mm/s | 2~10mm/s | 2~10mm/s | |
| 10 | Ângulo de profundidade ajustável do eixo inferior | -0.35 ° ~0.17 ° | ±0.35° | ±0.35° | |
| 11 | Rolos guias lateriais (Linear) | Curso | 100mm | 140mm | 160mm |
| Curso ajustável | 50mm | 50mm | 50mm | ||
| 12 | Diâmetro máximo do rolo guia | 200mm | 220mm | 240mm | |
| 13 | Tensão nominal de entrada | 380V | 380V | 380V | |
| 14 | Corrente nominal de entrada | 62.5Kw | 82.5Kw | 165Kw | |
| 15 | Divisão do cabo de energia (cobre) | Núcleo único 70mm2(3 2) | Núcleo único 90mm2(3 2) | Núcleo único 180mm2(3 2) | |
| 16 | Consumo do sistema hidráulico de refrigeração de água | 2000L /h | 3000L /h | 4000L /h | |
No.: GX-23/300
Força de perfilamento: 230KN
Potência do motor do sistema hidráulico: 62.5Kw
Comprimento do molde no eixo: 350mm
Velocidade de avanço superior e inferior: 220 r/min
Diâmetro e material do eixo: 40Cr, 140mm
Espaço entre o eixo superior e inferior : 240~380mm
Curso do eixo inferior: 140mm
Faixa ajustável da velocidade de alimentação do eixo inferior: 2~10mm/s
Ângulo de profundidade ajustável do eixo inferior: -0.35 ° ~0.17 °
Rolos guias lateriais (Linear) Curso: 100mm (50mm Curso ajustável)
Diâmetro máximo do rolo guia: 200mm
Tensão nominal de entrada: 380V
Corrente nominal de entrada: 62.5Kw
Divisão do cabo de energia (cobre): Núcleo único 70mm2 (3 2)
Consumo do sistema hidráulico de refrigeração de água: 2000L /h
No.: GX-45/600
Força de perfilamento: 400KN
Potência do motor do sistema hidráulico: 82.5Kw
Comprimento do molde no eixo: 670mm
Velocidade de avanço superior e inferior: 200 r/min
Diâmetro e material do eixo: 40Cr, 200mm
Espaço entre o eixo superior e inferior : 340~480
Curso do eixo inferior: 140mm
Faixa ajustável da velocidade de alimentação do eixo inferior: 2~10mm/s
Ângulo de profundidade ajustável do eixo inferior: ±0.35°
Rolos guias lateriais (Linear) Curso: 140mm (50mm Curso ajustável)
Diâmetro máximo do rolo guia: 220mm
Tensão nominal de entrada: 380V
Corrente nominal de entrada: 82.5Kw
Divisão do cabo de energia (cobre): Núcleo único 90mm2 (3 2)
Consumo do sistema hidráulico de refrigeração de água: 3000L /h
No.: GX-48/800
Força de perfilamento: 500KN
Potência do motor do sistema hidráulico: 165Kw
Comprimento do molde no eixo: 900mm
Velocidade de avanço superior e inferior: 200 r/min
Diâmetro e material do eixo: 40Cr, 220mm
Espaço entre o eixo superior e inferior : 380~520
Curso do eixo inferior: 140mm
Faixa ajustável da velocidade de alimentação do eixo inferior: 2~10mm/s
Ângulo de profundidade ajustável do eixo inferior: ±0.35°
Rolos guias lateriais (Linear) Curso: 160mm (50mm Curso ajustável)
Diâmetro máximo do rolo guia: 240mm
Tensão nominal de entrada: 380V
Corrente nominal de entrada: 165Kw
Divisão do cabo de energia (cobre): Núcleo único 180mm2 (3 2)
Consumo do sistema hidráulico de refrigeração de água: 4000L /h
