Redutor de tubo

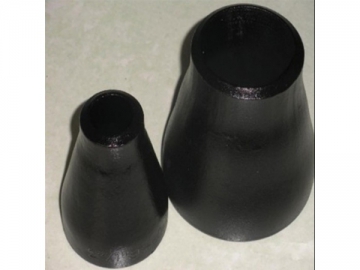

Um redutor de tubo é um acessórios para tubos químicos. É usado principalmente para conexão de dois tubos comuns de diferentes diâmetros. A N-Steel possui dois tipos de redutor de tubo: o redutor concêntrico e redutor excêntrico. O primeiro é utilizado para a união de tubos verticais, enquanto o segundo é utilizado para união de tubos horizontais.
Este tipo de tubo se encaixa perfeitamente para diferentes áreas. Ele desempenha um papel fundamental quando o curso do fluido precisa ser alterado. Além disso, o redutor de tubo é adequado para entradas de bomba para evitar a cavitação.
Tamanho
Seamless cruz reta: 1/2 "~ 32" DN15 ~ DN800
Soldadura transversal reta: 6 "~ 60" DN150 ~ DN1500
Espessura da parede
SCH10, SCH20, SCH30, STD, SCH40, SCH60, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, SCH5S, SCH20s, SCH40s, SCH80s
A espessura máxima da parede: 200mm
Materiais disponíveis
Aço carbono: ASTM / ASME A234 WPB-WPC
Liga de aço: ASTM / ASME A234 WP 1-WP 12 WP 11 WP 22 WP 5-WP 91 WP-911
Aço inox: ASTM / ASME A403 WP 304-304L-304H-304LN-304N
ASTM / ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM / ASME A403 WP 321-321H ASTM / ASME A403 WP 347-347H
Baixa temperatura do aço: ASTM / ASME A402 WPL 3 WPL 6
Aço de alto desempenho: ASTM / ASME A860 WPHY 42-46-52-60-65-70
Normas
ASME B16.9-2007, ASME B16.25-2007
MSS SP 75-2008, MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999, EN10253-2-2007, EN10253-3-2008, EN10253-4-2008
DIN2615-1-1992, DIN2615-2-1992
BS1640-1-1962, BS1640-2-1962, BS1640-3-1968, BS1640-4-1968, BS1965-1-1963
GOST17376-2001
AFNOR NF A 49-289-1990, AFNOR NF A 49-170-1-1999, AFNOR NF A 49-170-2-2009, AFNOR NF A 49-170-3-2009, AFNOR NF A 49-170-4 -2009
ISO3419-1981, ISO5251-1981
JIS B2311-2009, JIS B2312-2009, JIS B2313-2009
Processos industriais
Dobra, apertar, pressionar, forjamento, maquinagem e outros.
Especificações do redutor de tubo
| Faixa de produção | |
Redutor de tubo sem costura | Redutor de tubo com solda | |
Diâmetro externo | 1/2"-32" | 6"-60" |
Espessura da parede | 4mm-200mm | |
Tipo de produto | Redutor concêntrico, redutor excêntrico |
