Transformador para pinça de solda
Utilização

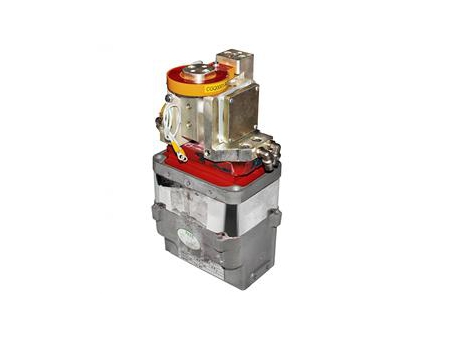

Esse tipo específico de transformador de pinça de soldagem por pontos é usada principalmente para a fonte de alimentação de soldagem para pinça de soldagem por pontos suspensas.
- Toda a estrutura do transformador utiliza um design exclusivo, com um efeito de resfriamento de ciclo de água altamente eficiente, com um fluxo de água de 5 litros por minuto.
- Todos os transformadores X e C usam os mesmos métodos de conexão e instalação.
- A bobina primária e a bobina secundária do transformador usam um processo de fundição integral a vácuo de resina epóxi.
- O transformador da pistola de soldagem por pontos é equipado com uma interface de energia de soldagem e uma interface de sinal de controle de temperatura. Ele também é equipado com uma interface de teste de corrente secundária, que ajuda a obter uma corrente secundária constante durante o processo de soldagem.
- O transformador foi projetado com uma estrutura de núcleo toroidal, que apresenta alta permeabilidade e menos perda de ferro.
- O transformador é equipado com proteção contra superaquecimento, o que garante a segurança do operador durante a operação normal e correta.
Utilização

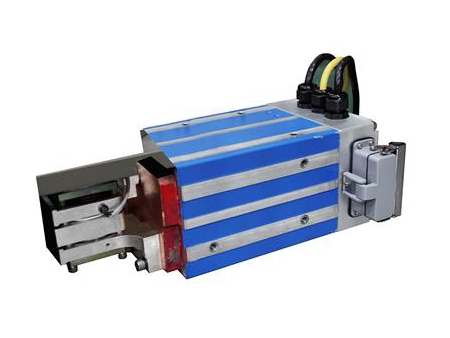

Esse tipo de transformador de pistola de soldagem por pontos é usado principalmente como fonte de alimentação de soldagem de pistolas de soldagem robóticas.
| Nome | Transformador inversor de 110KVA-1KHZ | Transformador inversor de 110KVA-2KHZ | Transformador inversor de 75KVA-2KHZ |
| Modelo | B01DB-110-□-□ | B01DB-110-2H-□-□ | B01DB-075-2H-□-□ |
| Potência nominal | 110KVA | 110KVA | 75KVA |
| Tensão primária (U1N) | 500V | 500V | 500V |
| Frequência de operação (f) | 1000HZ | 2000HZ | 2000HZ |
| Tensão secundária (U2d) | 10.4V | 10.4V | 11.4V |
| Corrente máxima de curto-circuito | 24KA | 24KA | 22KA |
| Ciclo de trabalho nominal | 9.80% | 9.80% | 4.50% |
| Relação de voltas | 48:01:00 | 48:01:00 | 44:01:00 |
| Peso (M) | 24.3kg | 19.8kg | 15.2kg |
| Fluxo de água (L) | 6L/min | 6L/min | 6L/min |
Utilização
Esse tipo de transformador de pinça de soldagem por pontos é usada principalmente como fonte de alimentação de soldagem para pinças de soldagem por pontos estacionárias.
A Heron está envolvida na fabricação de sistemas de soldagem por resistência, é uma fabricante experiente de transformadores de pistola de soldagem por pontos e fornecedora de soluções de soldagem. Desde 1997, oferecemos uma ampla gama de soldadores a ponto por resistência, soldadores de costura por resistência e componentes de equipamentos de soldagem para clientes globais.
