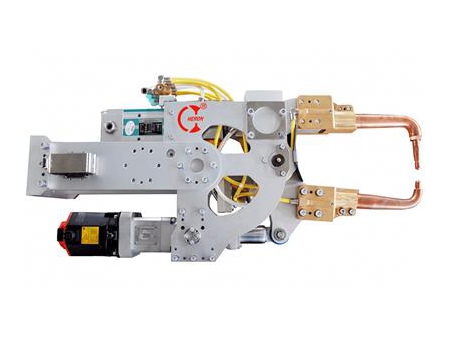

Pinça de solda ponto robotizada
Solicite uma cotação
Utilização
As pinças de solda ponto robotizadas são usadas principalmente para processos de soldagem por pontos na linha de produção de carrocerias e gabinetes de automóveis.
- A pistola robótica de soldagem por pontos pode ser desmontada rapidamente, economizando tempo e facilitando a manutenção.
- Utilizamos um design exclusivo para proteger efetivamente o braço do eletrodo de alumínio contra a corrosão.
- O corpo principal da nossa pistola robótica de soldagem por pontos usa uma placa de liga de alumínio de alta resistência.
- O braço do eletrodo é conhecido por sua excelente rigidez, o que o torna melhor para a redução de faíscas durante o processo de soldagem..
- Os transformadores de corrente contínua de média frequência são adequados para frequências de 1 ou 2 KHz.
- A capacidade nominal de um transformador de corrente contínua de média frequência é de 55KVA/75KVA/165KVA/220KVA.
Modelo No | ||||
Peso bruto(Kg) | 115 | 95.5 | 104 | 113.2 |
Capacidade nominal do transformador(KVA) | 75 | 110 | 110 | 110 |
Tamanho do braço (mm) | 70*262 | 52*320 | 110*280 | 579*542 |
C*A*L (mm) | 967*633*423 | 1056*530*310 | 1031*530*3020 | 1376*834*406 |
Corrente máxima de curto-circuito (KA) | 20 | 24 | 24 | 24 |
Curso máximo(mm) | 105 | 131 | 78 | 120 |
Força máxima do eletrodo(N) | 4400 | 4500 | 4400 | 4000 |
Deflexão do braço(mm) | 1.35 | ≤1.5 | ≤1.5 | ≤1.5 |
Eletrodo fora do centro(mm) | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 |
Centro de gravidade(X/Y/Z,cm) | 1.4/2/40.9 | 2.2/0.9/46.7 | 2.5/0.1/47.1 | 29.7/1/437.9 |
Material do braço | Cobre | Barra de cobre | Cobre | Alumínio de aviação |
Forma de conexão com o robô | superior, inferior, esquerda, direita, traseira | |||
Servomotor | Aplicável a todas as marcas de robôs e pode ser integrado ao EXLAR |
Modelo No | ||||
Peso bruto(Kg) | 95.5 | 119 | 113.2 | 140 |
Capacidade nominal do transformador (KVA) | 75 | 110 | 110 | 110 |
Tamanho do braço (mm) | 384*160 | 284*125 | 242*300 | 815*250 |
C*A*L(mm) | 1161*532*302 | 1050*531*190 | 1121*537*302 | 1400*825*190 |
Corrente máxima de curto-circuito (KA) | 20 | 24 | 24 | 24 |
Curso máximo(mm) | 179 | 139 | 120 | 300 |
Força máxima do eletrodo(N) | 3900 | 4400 | 5000 | 4000 |
Deflexão do braço(mm) | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 |
Eletrodo fora do centro(mm) | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 |
Centro de gravidade(X/Y/Z,cm) | 0.3/0.1/52.7 | 2.3/0.1/47.6 | 5.6/0.1/48.4 | 3/1.1/56.7 |
Material do braço | Alumínio de aviação | Alumínio de aviação | Alumínio de aviação | Alumínio de aviação |
Forma de conexão com o robô | superior, inferior, esquerda, direita, traseira | |||
Servomotor | Aplicável a todas as marcas de robôs e pode ser integrado ao EXLAR |
A Heron trabalha com a fabricação de sistemas de soldagem por resistência, sendo uma fabricante experiente de pinças de solda ponto robóticas de soluções de soldagem. Desde 1997, oferecemos uma ampla gama de máquinas de solda a ponto por resistência estacionárias, máquinas de solda por costura, máquinas de solda por projeção e sistemas de solda robótica para diversos clientes globais.
