As conexões espigão são usadas principalmente para conectar componentes nos sistemas de ar comprimido de veículos comerciais. Essas conexões permitem a montagem rápida de tubos de nylon nos dispositivos pneumáticos correspondentes e nos sistemas de freio ou suspensão a ar. Projetadas para resistir a temperaturas que variam de -45°C a 104°C, elas podem suportar uma pressão máxima de trabalho de 15 bar. Essas conexões são compatíveis com tubos de náilon feitos de PA11 e PA12 e atendem às normas QC/T80 e DIN74324.

Os conectores espigão consistem em duas partes principais:

Corpo do conector: Composto por uma sede de porca, anel de pressão, arruela elástica, O-ring e corpo do conector de transição
Corpo do plugue: Inclui o próprio corpo do plugue e um anel em O para vedação

O assento da porca ou o corpo do conector de transição se conecta às portas que atendem ao padrão JED-388 por meio de rosca, enquanto o corpo do plugue é fixado ao orifício interno do tubo de náilon por meio de uma conexão de espiga. Isso garante uma conexão rápida e segura quando o corpo do plugue é inserido na sede da porca correspondente. Os principais materiais usados para o corpo do conector são latão, enquanto o corpo do plugue pode ser feito de latão ou náilon. Esse método de conexão é seguro e confiável e é amplamente utilizado nos principais modelos de veículos comerciais nos mercados doméstico e europeu.

Parâmetros principais

Os principais materiais incluem latão, plástico e borracha
Capaz de se conectar a portas que atendem aos padrões JED-388
Adequado para aplicações de ar comprimido
Temperatura operacional: -45°C a 104°C
Pressão máxima de trabalho: 15 bar

Vantagens

Essas conexões são usadas com tubos de nylon automotivos nos sistemas de ar comprimido de veículos comerciais, substituindo os tradicionais tubos de metal. Os tubos de nylon oferecem resistência a vibrações e à deformação da estrutura, o que facilita o manuseio e a instalação em qualquer parte do veículo em comparação com as alternativas de metal.

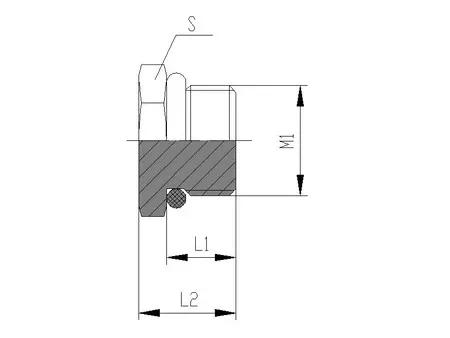

Porca macho (porca do freio a ar)

Modelo	M1	S	L1	L2	D1	Tamanho da conexão
B2300M10G06	M10×1	12	10.2	6	6.3	NG06
B2300M16G08	M16×1.5	19	16.5	12.5	9.5	NG08
B2300M22G12	M22×1.5	24	16.5	12.5	15	NG12

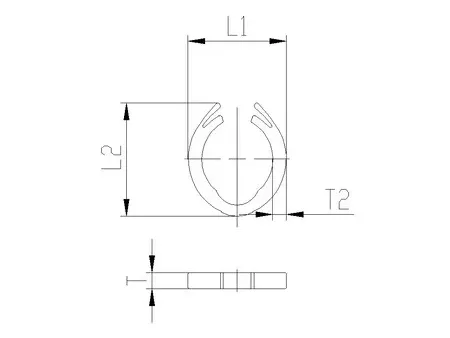

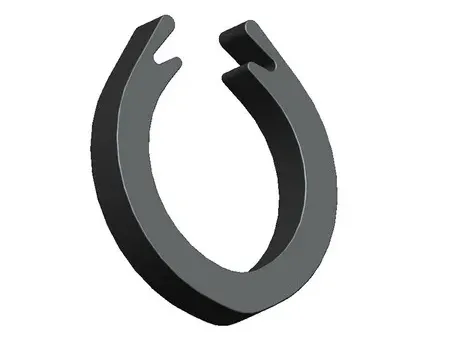

Anel de retenção (anel de segurança)

Modelo	L1	L2	T1	T2	Tamanho da conexão
B2300001G06	7.3	8.1	2.5	1.1	NG06
B2300001G08	11.6	14.3	3	2.3	NG08
B2300001G12	20.1	24	3	2.6	NG12

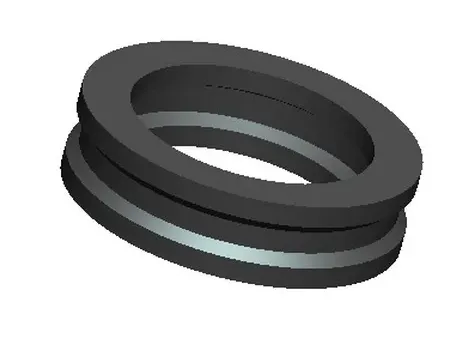

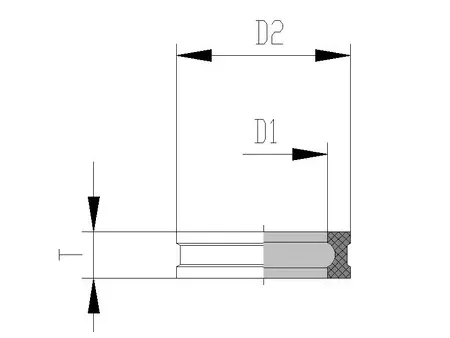

Junta de vedação

Modelo	D1	D2	T	Tamanho da conexão
B2300002G06	6.4	3.4	3.3	NG06
B2300002G08	9.7	5.4	4	NG08
B2300002G12	15.2	10.9	4	NG12

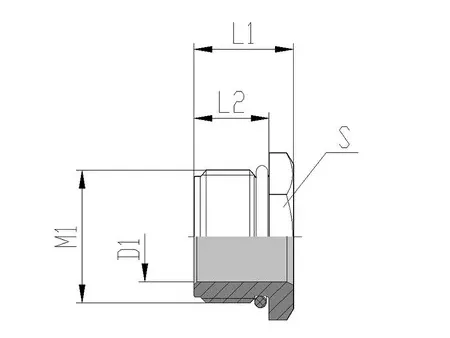

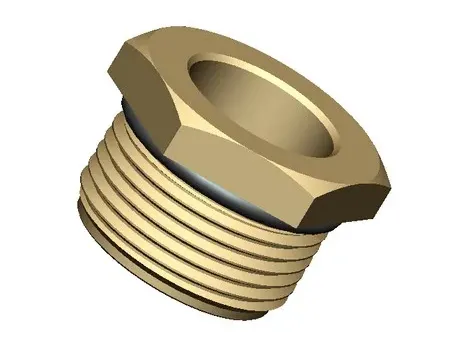

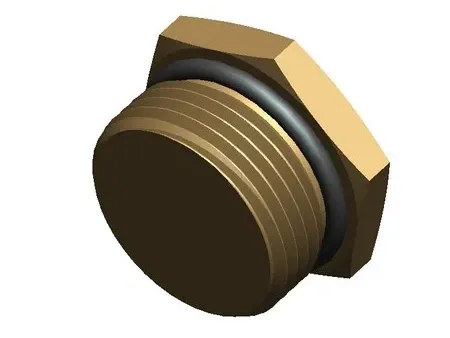

Plugue de vedação

Modelo	M1	L1	L2	S	Tamanho da conexão
B2300M10T00	M10×1	6	10	12	NG06
B2300M16T00	M16×1.5	10	14	19	NG08
B2300M22T00	M22×1.5	10	14	24	NG12

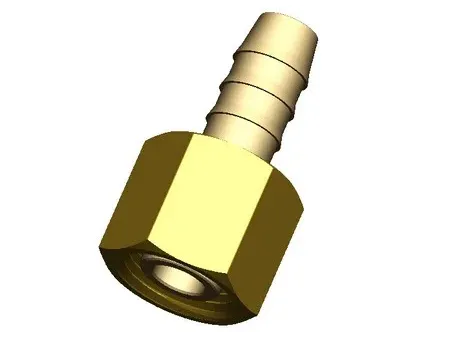

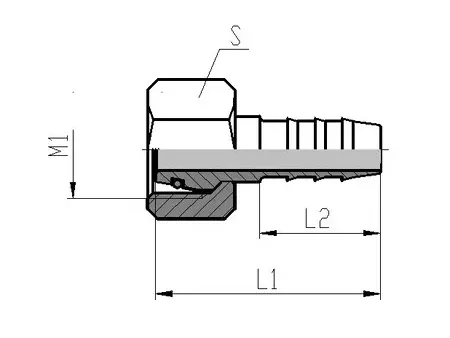

Espiga de mangueira giratória

Modelo	M1	S	L1	L2	Tamanho do tubo
B2301Q12W04	M12×1.25	14	35	16	6×1
B2301Q14W06	M14×1.5	17	38	16	8×1
B2301Q16W07	M16×1.5	19	41	22	10×1.25
B2301Q18W09	M18×1.5	21	41	22	12×1.5

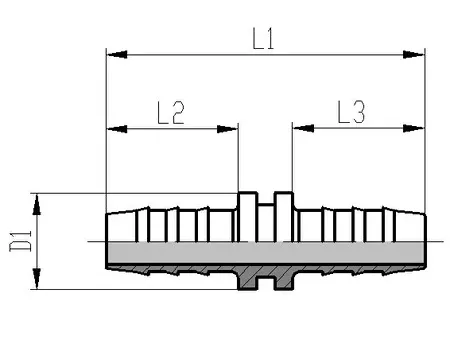

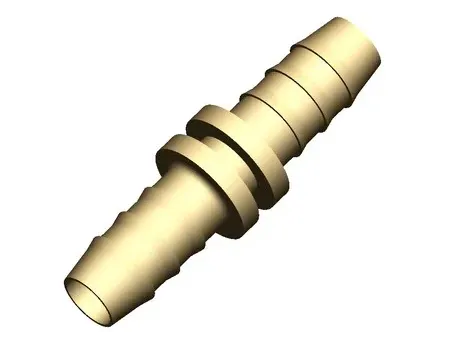

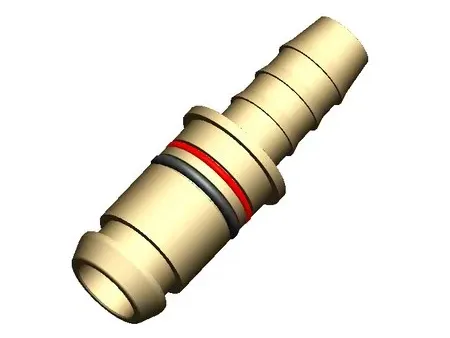

Juntador espigão

Modelo	D1	L1	L2	L3	Tamanho do tubo
B2301W04W04	12	41	16	16	6×1
B2301W06W06	15	41	16	16	8×1
B2301W07W07	15	53	22	22	10×1.25
B2301W09W09	16	53	22	22	12×1.5
B2301W10W10	16	53	22	22	14×2
B2301W11W11	16	59	25	25	14×1.5
B2301W12W12	16	59	25	25	16×2

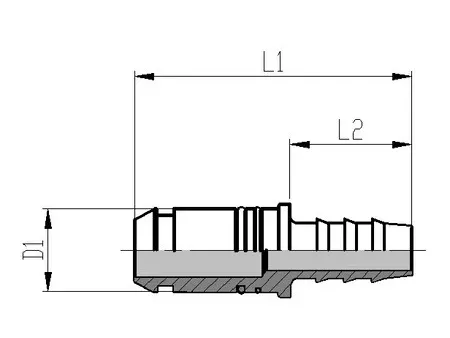

Adaptador reto de espigão

Modelo	D1	L1	L2	Tamanho do tubo	Tamanho da conexão
B2301N06W04	6.3	33.5	16	6×1	NG06
B2301N08W04	9.4	43.5	16	6×1	NG08
B2301N08W06	9.4	43.5	16	8×1	NG08
B2301N08W07	9.4	49.5	22	10×1.25	NG08
B2301N08W09	9.4	49.5	22	12×1.5	NG08
B2301N12W04	14.9	43.5	16	6×1	NG12
B2301N12W06	14.9	43.5	16	8×1	NG12
B2301N12W07	14.9	49.5	22	10×1.25	NG12
B2301N12W09	14.9	49.5	22	12×1.5	NG12
B2301N12W10	14.9	49.5	22	14×2.0	NG12
B2301N12W11	14.9	52.5	25	14×1.5	NG12
B2301N12W12	14.9	52.5	25	16×2.0	NG12

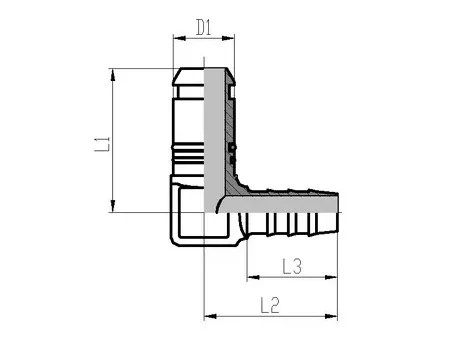

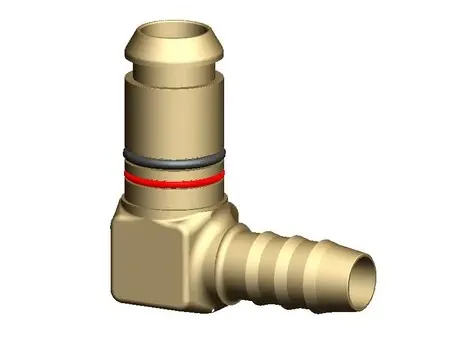

Cotovelo para mangueira

Modelo	D1	L1	L2	L3	Tamanho do tubo
B2302N06W04	7.3 (6.3)	22	24	16	6×1
B2302N08W04	9.4	33	24	16	6×1
B2302N08W06	9.4	33	24	16	8×1
B2302N08W07	9.4	34	33	22	10×1.25
B2302N08W09	9.4	35	33	22	12×1.5
B2302N12W04	14.9	35	26.5	16	6×1
B2302N12W06	14.9	35	26.5	16	8×1
B2302N12W06 L	14.9	50	26.5	16	8×1
B2302N12W07	14.9	35	32.5	22	10×1.25
B2302N12W09	14.9	35	32.5	22	12×1.5
B2302N12W09 P	14.9	36.5	39	29.5	12×1.5
B2302N12W09 L	14.9	46	32.5	22	12×1.5
B2302N12W10	14.9	35	32.5	22	14×2
B2302N12W11	14.9	37	35.5	25	14×1.5
B2302N12W12	14.9	37	35.5	25	16×2

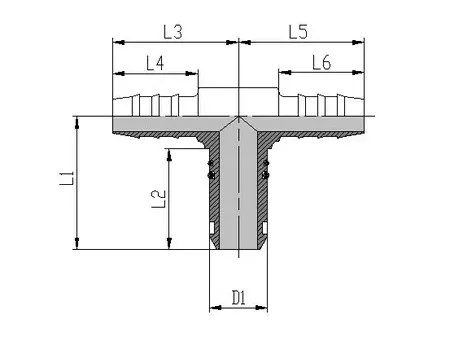

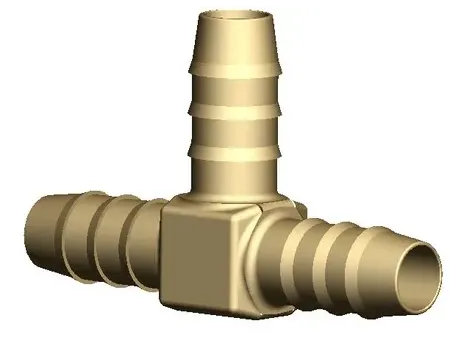

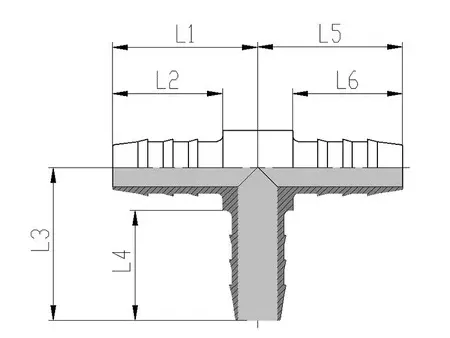

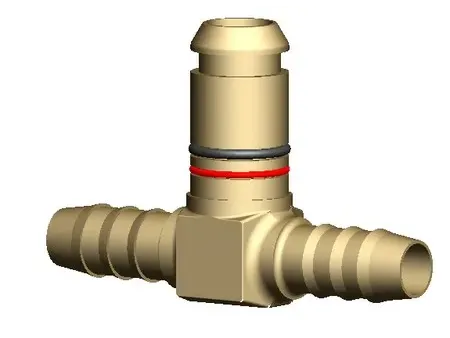

Tê espigão

Modelo	L1	L2	L3	L4	L5	L6
B2304W04W04W04	22	16	22	16	22	16
B2304W06W06W06	22	16	22	16	22	16
B2304W07W07W07	29	22	29	22	29	22
B2304W09W09W09	29	22	29	22	29	22
B2304W10W10W10	29	22	29	22	29	22
B2304W11W11W11	34.5	25	34.5	25	34.5	25
B2304W12W12W12	34.5	25	34.5	25	34.5	25
B2304W06W04W06	22	16	22	16	22	16
B2304W06W09W09	23	16	29	22	29	22
B2304W09W06W09	29	22	23	16	29	22
B2304W12W09W12	33	25	30	22	33	25

Modelo	D1	L1	L2	L3	L4	L5	L6
B2304W06N08W06	9.4	35	26	24	16	24	16
B2304W06N08W09	9.4	35	26	24	16	30	22
B2304W06N12W06	15	35	26	26.5	16	26.5	16
B2304W06N12W09	15	35	26	26.5	16	32.5	22
B2304W07N12W07	15	35	26	32.5	22	32.5	22
B2304W09N12W09	15	35	26	32.5	22	32.5	22
B2304W10N12W10	15	35	26	32.5	22	32.5	22
B2304W11N12W11	15	35	26	35.5	25	35.5	25
B2304W12N12W12	15	35	26	35.5	25	35.5	25

Modelo	D1	L1	L2	L3	L4	L5	L6
B2305N06W04W04	6.3	21	16	22	16	22	16
B2305N08W06W06	9.4	33	26	22.5	16	24	16
B2305N12W06W06	15	35	26	26.5	16	26.5	16
B2305N12W06W09	15	35	26	30.5	22	26.5	16
B2305N12W07W07	15	35	26	30.5	22	32.5	22
B2305N12W09W09	15	35	26	30.5	22	32.5	22
B2305N12W09W12	15	35	26	33.5	25	32.5	22
B2305N12W10W10	15	35	26	30.5	22	32.5	22
B2305N11W11W11	15	35	26	33.5	25	35.5	25
B2305N11W12W12	15	35	26	33.5	25	35.5	25
