Stacker elétrico 1,000-2,000kg XE
Informação básica
Carga: 1000/1500/2000 kg
Limite de elevação: 5500 mm
Comprimento dos garfos: 1150 mm
Código HS: 8427102000
Certificado: CE/SGS/ISO9001
Caraterísticas detalhadas

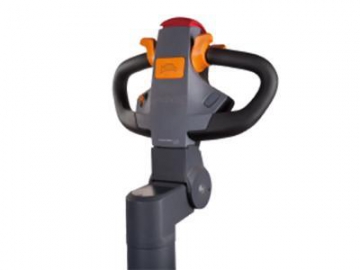

1. Timão multifuncional
O timão multifuncional é importado da Alemanha. Tem funções de controlo integrado incluindo, botões de velocidade, buzina, emergência e elevação. O botão de emergência protege de modo eficaz os operadores de qualquer objeto ou material que possa cair. O timão pode travar em posição horizontal e vertical. O design é muito seguro e a operabilidade confortável.

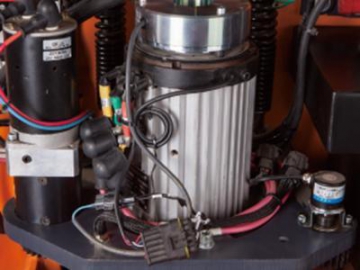

2. Grande potência
O stacker tem um motor de imensa eficiência que pode ser controlado de modo preciso e a potência de saída é grande. O controlo de viragem, se o desejar, pode ser equipado com EPS, podendo ajudar o condutor nas curvas usando o dispositivo de controlo eletrónico para produzir potência auxiliar do nível relativo e direcção em acordo com o sinal de torque e de velocidade. Assim a operação pelo condutor consegue ser mais conveniente e precisa, o movimento do veículo mais estável e fiável.
3. Grande movimento em inclinação de rampa, graduabilidade
O potente motor juntamente com o equipamento de 5 rodas garante grande estabilidade e capacidade de inclinação,graduabilidade, mesmo com carga máxima.
4. Proteção de pedal
O pedal dobrável pode libertar espaço quando o stacker não está em uso. Também protege os condutores de serem incomodados com solavancos.

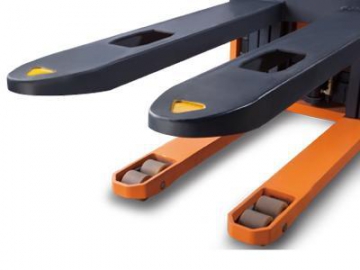

5. Rodas duplas de equilíbrio
O stacker está equipado com rodas duplas de equilíbrio, ultrapassando pequenos entraves no pavimento onde circula e com boa estabilidade.

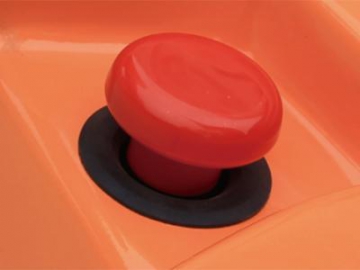

6. switch Botão de emergência
A energia é imeditamente cortada aquando do acionamento do botão.
| Modelo | | | |
| Modo de tração | elétrico | elétrico | elétrico |
| Operating mode Modo de operação | em pé | em pé | em pé |
| Carga Q (kg) | 1000 | 1500 | 2000 |
| Distância ao centro da carga C (mm) | 600 | 600 | 600 |
| Consola traseira X (mm) | 440 | 443 | 440 |
| Distância entre eixos Y (mm) | 1284 | 1329 | 1386 |
| Peso | |||
| Peso sem carga (sem bateria) (kg) | 824 | 850 | 997 |
| Peso por eixo com carga frente/trás (kg) | 785/1219 | 838/1712 | 994/2203 |
| Peso por eixo sem carga frente/trás (kg) | 701/303 | 718/332 | 827/370 |
| Rodas | |||
| Pneus | PU | PU | PU |
| Dimensões roda de tração (mm) | Φ250×80 | Φ250×80 | Φ230×82 |
| Dimensões roda traseira (mm) | Φ80×70 | Φ80×70 | Φ80×70 |
| Dimensões roda suplementar(mm) | Φ125×50 | Φ125×50 | Φ150×60 |
| Número de rodas (frente/trás)(x=roda de tração) | 1x-2/4 | 1x-2/4 | 1x-2/4 |
| Distância centro do rasto dos pneus, frente (mm) | 694 | 694 | 800 |
| Distância centro do rasto dos pneus, trás (mm) | 390/400/500 | 390/400/500 | 390/400/500 |

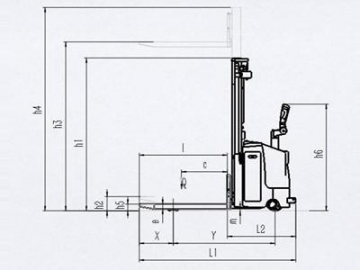

| Dimensões básicas | |||
| Altura máxima (garfos em baixo) h1 (mm) | 2000 | 2000 | 2055 |
| Altura de elevação livre h2 (mm) | / | / | |
| Altura de elevação h3 (mm) | 3000 | 3000 | 3000 |
| Altura máxima (garfos em cima) h4 (mm) | 3465 | 3464 | 3520 |
| Distância mínima dos garfos ao solo h5 (mm) | 86 | 86 | 86 |
| Distância do timão ao solo máx./mín h6 (mm) | 1396/1136 | 1396/1136 | 1390/1130 |
| Altura total L1 (mm) | 1998 | 2043 | 2110 |
| Comprimento até à face do garfo L2 (mm) | 848 | 893 | 948 |
| Largura total b1 (mm) | 850 | 850 | 942 |
| Dimensões dos garfos s/e/l (mm) | 180/66/1150 | 180/66/1150 | 180/66/1150 |
| Largura fora-a-fora dos garfos (mm) | 570/580/680 | 570/580/680 | 570/580/680 |
| Distância mínima ao solo (mm) | 30 | 30 | 30 |

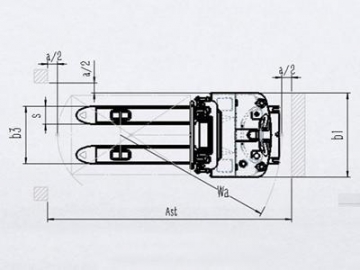

| Largura do corredor de trabalho c/ paletes de 1000 x 1200 transversal (mm) | 2417 | 2462 | 2516 |
| a=200 | |||
| Raio de viragem Wa (mm) | 1581 | 1626 | 1683 |
| Performance | |||
| Velocidade com/sem carga (km/h) | 5.2/6 | 5.2/6 | 4.6/5.2 |
| Velocidade de elevação com/sem carga (mm/s) | 90/120 | 90/120 | 90/120 |
| Velocidade de descensão com/sem carga (mm/s) | 125/80 | 125/80 | 125/80 |
| Graduabilidade com/sem carga (%) | 5/8 | 5/8 | 5/8 |
| Travão de serviço | Eletromagnético | Eletromagnético | Eletromagnético |
| Motor | |||
| Potência do motor de tração (kw) | AC 1.5 | AC 1.5 | AC 1.5 |
| Potência do motor de elevação (kw) | 2.2 | 2.2 | 3 |
| Bateria voltagem/capacidade (V/Ah) | 24/180(180/210) | 24/210(210\240\280) | 24/210(210\240\280) |
| Peso da bateria (kg) | 200 | 200\205\295 | 200\205\295 |
| Outros | |||
| Método de controlo | efeito de campo | efeito de campo | efeito de campo |
| Nível de ruído dB (A) | < 70 | < 70 | < 70 |
| Modelo | Configuração do mastro | ||||
| Altura de elevação | Altura total(min) | Altura total(max) | Elevação livre | ||
| | Mastro simples | 1600 | 2010 | 2010 | 1600 |
| 1800 | 2210 | 2210 | 1800 | ||
| Mastro duplo | 2500 | 1750 | 2965 | - | |
| 2700 | 1850 | 3165 | - | ||
| 3000 | 2000 | 3465 | - | ||
| 3300 | 2150 | 3765 | - | ||
| 3500 | 2250 | 3965 | - | ||
| 3700 | 2400 | 4215 | - | ||
| 3800 | 2450 | 4315 | - | ||
| 4000 | 2550 | 4515 | - | ||
| Modelo | Configuração do mastro | ||||
| Altura de elevação | Altura total(min) | Altura total (max) | Elevação livre | ||
| | Mastro simples | 1600 | 2010 | 2010 | 1600 |
| 1800 | 2210 | 2210 | 1800 | ||
| Mastro duple | 1800 | 1400 | 2265 | - | |
| 2200 | 1600 | 2665 | - | ||
| 2500 | 1750 | 2965 | - | ||
| 2700 | 1850 | 3165 | - | ||
| 3000 | 2000 | 3465 | - | ||
| 3300 | 2150 | 3765 | - | ||
| 3500 | 2250 | 3965 | - | ||
| 3700 | 2400 | 4215 | - | ||
| 3800 | 2450 | 4315 | - | ||
| 4000 | 2550 | 4515 | - | ||
| Mastro triplo | 3500 | 1725 | 3995 | 1236 | |
| 4000 | 1895 | 4505 | 1396 | ||
| 4200 | 1955 | 4685 | 1476 | ||
| 4500 | 2055 | 4985 | 1576 | ||
| 4800 | 2155 | 5285 | 1676 | ||
| 5000 | 2215 | 5465 | 1756 | ||
| Modelo | Configuração do mastro | ||||
| Altura de elevação | Altura total (min) | Altura total (max) | Elevação livre | ||
| | Mastro simples | 1600 | 2090 | 2090 | 1600 |
| 1800 | 2290 | 2290 | 1800 | ||
| Mastro duplo | 2500 | 1805 | 3020 | - | |
| 2700 | 1905 | 3320 | - | ||
| 3000 | 2055 | 3520 | - | ||
| 3300 | 2205 | 3820 | - | ||
| 3500 | 2305 | 4020 | - | ||
| 3700 | 2405 | 4220 | - | ||
| 4000 | 2555 | 4520 | - | ||
| Mastro triplo | 3500 | 1735 | 4107 | 1130 | |
| 4000 | 1895 | 4587 | 1310 | ||
| 4200 | 1955 | 4767 | 1390 | ||
| 4500 | 2055 | 5067 | 1490 | ||
| 4800 | 2155 | 5367 | 1590 | ||
| 5000 | 2215 | 5547 | 1670 | ||
| 5300 | 2315 | 5807 | 1770 | ||
| 5500 | 2375 | 6027 | 1850 | ||
