Cabo de aluminio Nu CAL , Cabo CAL

Solicite uma cotação

Sobre nós: http://wirecablesolution.com.br/1-2-2-aaac-cable.html

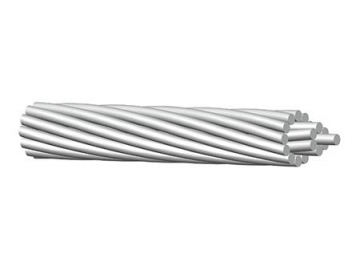

Este cabo de aluminio Nu CAL (AAAC) também chamado de cabo CAL é um conductor com encordoamento concêntrico composto de uma ou mais camadas de fios de liga 6201-T81.

Cabos CAL são mais duros, e por isso tem maior resistência a corrosão que os cabos de aluminio com alma de aço CAA. Além do mais este tem diversas vantagens como alta resistência térmica, excelente resistênia mecânica, elevada capacidade de carga, etc. No entanto, os mesmos cuidados tomados ao manusear os condutores CA e CAA devem ser observados ao manusear os condutores CAL.

As combinações do encordoamento dos cabos CAL são semelhantes àquelas dos cabos CA.

Aplicações:

Os cabos de aluminio nu CAL normalmente são usados em linhas aéreas de transmissão de energia de baixa, média e alta tensão, pois estes preenchem a necessidade de um conductor onde é requerida uma maior resistência mecânica e maior resistência a corrosão.

Normas:

ASTM B398 fios de liga de alumínio 6201-T81 para propósitos elétricos.
ASTM B399 condutor encordoado concêntrico, composto de liga de aluminio 6201-T81.

Especificações:

Tamanho do condutor	Código	Formação		Diâmetro completo do cabo(mm)	Ampacidade admissível(KN)
kcmil ou AWG	Código	Nr. de fios	Diâmetro do fio	Diâmetro completo do cabo(mm)	Ampacidade admissível(KN)
1439.2	——	61	3.90	35.1	208
1348.8	——	61	3.78	34.0	195
1259.6	——	61	3.65	32.9	182
1165.1	——	61	3.51	31.6	169
1077.4	——	61	3.38	30.4	156
927.2	GREELEY	37	4.02	28.1	136
740.8	FLINT	37	3.59	25.1	108
652.4	ELGIN	19	4.71	23.6	97.5
559.5	DARIEN	19	4.36	21.8	83.6
465.4	CAIRO	19	3.98	19.9	69.6
394.5	CANTON	19	3.66	18.3	59
312.8	BUTTE	19	3.26	16.3	46.7
246.9	ALLIANCE	7	4.77	14.3	38.1
195.7	AMHERST	7	4.25	12.8	30.2
155.4	ANAHEIM	7	3.78	11.3	24
123.3	AZUSA	7	3.37	10.1	19
77.47	AMES	7	2.67	8.0	12.5
48.69	ALTON	7	2.12	6.4	7.84
30.58	AKRON	7	1.68	5.0	4.92
