Eixo rotativo para cabeçote de corte a laser em fibra
Solicite uma cotação
ACU03-PC-H01
Fuso do centro de usinagem de 5 eixos projetado para o processamento de chapas metálicas, perfis metálicos e componentes metálicos
ACU03-PC-H01
Fuso do centro de usinagem de 5 eixos projetado para o processamento de chapas metálicas, perfis metálicos e componentes metálicos

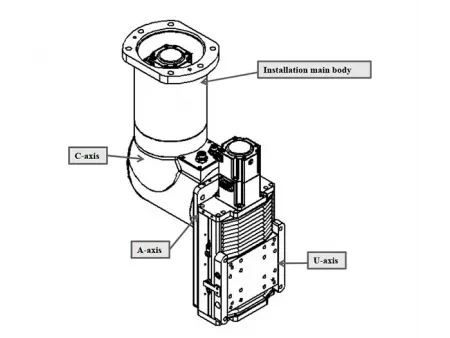

Esse eixo rotativo de cinco eixos foi projetado para cabeçotes de corte a laser de fibra em centros de usinagem. Ele é apropriado para o processamento preciso de chapas metálicas, perfis metálicos estruturais e aço prensado (estampado a quente).
Especificações
| Cabeçote de corte a laser aplicável | Série GM/Série GH |
| Torque nominal do eixo A/eixo C | 100N·m |
| Velocidade nominal do eixo A/eixo C | 37r/min |
| Precisão de posicionamento do eixo A/eixo C | 1arcmin |
| Taxa de redução do eixo A/eixo C | 81 |
| Faixa de movimento do eixo A | ±100° |
| Faixa de movimento do eixo C | ±200° |
| Precisão de posicionamento repetido do eixo U | < 0.01mm |
| Curso do eixo U | 60mm |
| Velocidade máxima do eixo U | 250mm/s |
| Peso | 13.5kg |
Características

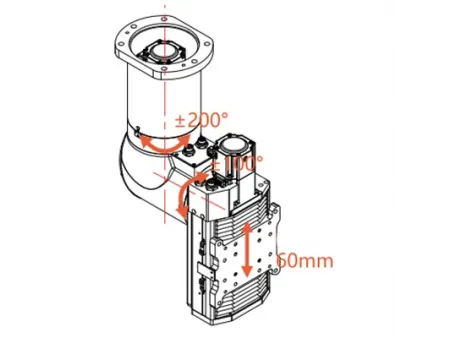

- Rotação do eixo A ±100°, rotação do eixo C ±200°
- Equipado com módulo de acompanhamento do eixo U para um rastreamento preciso do contorno
- Acionamento harmônico de alta precisão com servomotor
- Qualidade de usinagem avançada para estabilidade a longo prazo
