Eixo rotativo para cabeçote de corte a laser 3D
Solicite uma cotação
AC01-LD-H03
Fuso do centro de usinagem de 5 eixos projetado para usinagem multissuperfície e multidirecional de chapas metálicas e componentes metálicos
AC01-LD-H03
Fuso do centro de usinagem de 5 eixos projetado para usinagem multissuperfície e multidirecional de chapas metálicas e componentes metálicos
Projetado para centros de usinagem de cinco eixos, esse eixo rotativo para cabeça de corte a laser robótica 3D permite o processamento multissuperfície e multidirecional de chapas e componentes metálicos. Ele é particularmente adequado para aplicações como a conformação de chapas metálicas 3D e o processamento de aço estampado a quente.
Especificações
| Modelo | AC01-LD-H03 |
| Cabeça de corte a laser aplicável | LCR04/LCR03 |
| Torque nominal do eixo A | 58N·m |
| Torque nominal do eixo C | 190N·m |
| Faixa de movimento do eixo A | ±100° |
| Faixa de movimento do eixo C | ±360° |
| Velocidade nominal do eixo A | 26r/min |
| Velocidade nominal do eixo C | 23r/min |
| Precisão de posicionamento repetido do eixo A/eixo C | 7arcseg |
| Peso | 17kg |
Características

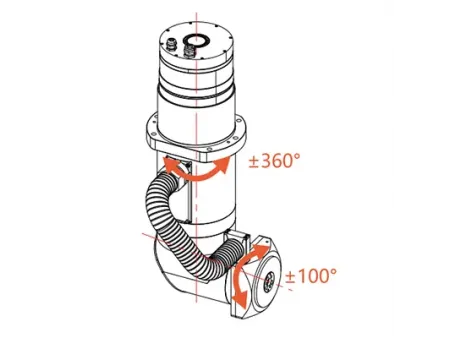

- Faixa de rotação do eixo A de ±100°
- Faixa de rotação do eixo C de 360°
- Passagem da fibra QBH pelo centro do eixo C
- Acionamento por motor harmônico integrado
- Alta precisão na qualidade de usinagem
