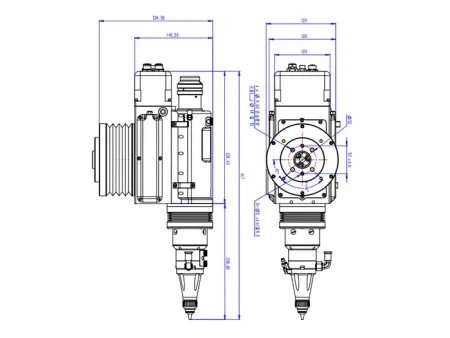

Cabeçote de corte a laser robótico 3D com foco automático (4kW)
LCR04
Cabeçote de corte a laser com foco automático e eixo seguidor integrado para cortar formas 3D complexas
LCR04
Cabeçote de corte a laser com foco automático e eixo seguidor integrado para cortar formas 3D complexas
Um desafio comum no corte 3D robótico é manter a distância entre o bico e a peça estável à medida que o caminho se move sobre curvas e seções formadas, enquanto o foco se adapta às mudanças locais de espessura. Nossos cabeçotes de corte a laser robóticas 3D de 4 kW resolvem esse problema com foco automático e um seguidor de altura integrado (controle capacitivo de distância). Esses recursos mantêm a distância constante em painéis contornados e garantem a estabilidade da qualidade do corte à medida que o robô altera o ângulo e a velocidade. O corpo é compacto e bem vedado, se encaixando em espaços de trabalho apertados. Um mecanismo de reinicialização preciso e um design anticolisão protegem o alinhamento após pequenos impactos, ajudando a manter a produção consistente.
| Tipo | Cabeçote de corte a laser 3D com foco automático |
| Modelo | LCR04 |
| Interface | QBH |
| Comprimento de onda | 1080±10nm |
| Potência nominal | ≤4kW |
| Distância focal | 150mm |
| Comprimento de colimação | 75mm |
| Faixa de foco | -24mm~ 20mm |
| Faixa de ajuste de centralização | ±1.5mm |
| Velocidade de foco | ≤200mm/s |
| Precisão de posicionamento repetido do eixo de foco | 0.05mm |
| Curso de foco | 12mm |
| Velocidade de foco | ≤50mm/s |
| Curso de acompanhamento | 27mm |
| Curso de velocidade | ≤250mm/s |
| Pressão do gás auxiliar | ≤2.5MPa |
| Peso | 7.0kg |
Funcionam em máquinas de corte de cinco eixos e células robóticas para carrocerias automotivas, pára-lamas e painéis externos relacionados. Elas processam aço carbono, alumínio, cobre e chapas galvanizadas com qualidade de borda estável em todos os materiais.

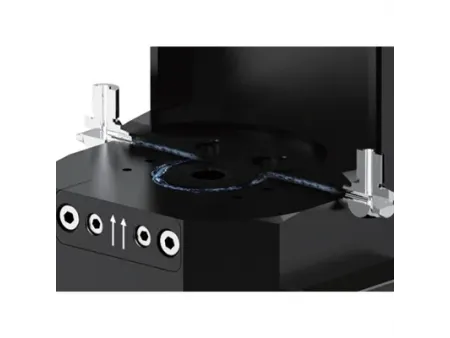

O resfriamento a água em circuito fechado na interface/conector QBH mantém a temperatura estável e evita a condensação na óptica, para que as operações prolongadas permaneçam consistentes.
Um sistema de localização cônico de três pontos retorna a cabeça à sua posição original após um impacto, para que o alinhamento permaneça preciso.
O módulo sensor integrado (controle capacitivo de distância) é totalmente fechado e leve, impedindo a entrada de poeira enquanto rastreia superfícies rapidamente para um corte preciso e de alta velocidade.
Três janelas protetoras protegem a óptica de foco central contra respingos e poeira, aumentando a durabilidade na produção diária.
Um suporte de sensor compatível utiliza parafusos de cisalhamento (projetados para quebrar com segurança em caso de impacto) para proteger a cabeça e, simultaneamente, enviar um sinal de parada de colisão ao controlador.
A detecção de colisão está integrada ao sistema de controle para cortar a energia imediatamente após o impacto, evitando danos adicionais.
