Robô de soldagem micro ponto de alta precisão 3-eixos
O robô de soldagem micro ponto de alta precisão 3-eixos é um tipo de soldador de ponto micro visual que finaliza a remoção de tinta e soldagem em um único processo. Graças a sua fonte de alimentação de circuito fechado, cabeça de micro pressão, plataforma de movimento inteligente CCD, tecnologia de soldagem inovadora, este equipamento possui as características necessárias para aumentar a eficiência de produção e a qualidade de artesanato para soldagem de fios esmaltados.
Este equipamento é usado para a produção ou para os processos listados abaixo:- Micro motor
- Soldagem de fio esmaltado motor VCM
- Rebitagem a quente VCM do pino de posicionamento do motor
- Solda a ponto do receptor micro-falante
Características
O cabeçote de controle de micro-pressão atinge um mínimo de 40g de soldagem de alta precisão com uma alta taxa de inteligência. Ele executa a identidade visual, obtém uma pressão de feedback, monitoramento de energia em tempo real, alarme de energia anormal e retificação automática da ponta de solda.
O sistema de soldagem central possui uma plataforma inteligente que alcança um desempenho de alta precisão.
Especificações| Modelo | DW-200S |
| No. de eixos | 3 |
| Potência (W) | 900 |
| Faixa de movimento X/Y/Z (mm) | 300/200/20 |
| Faixa de velocidade X/Y/Z (mm/s) | 500/500/100 |
| Precisão de reposicionamento (mm) | ±0.01 |
| Resolução X/Y/Z (mm) | 0.004/0.004/0.002 |
| Carga (kg) | 3 |
| Peso (kg) | 100 |
| Dimensão (C*L*A) (mm) | 740×700×880 |
| Conteúdo | Item | Requisitos |
| Almofada de solda | Material | Cobre, estanho, etc. |
| Forma | A forma e o limite da almofada devem ser claros e regulares | |
| Tamanho | Tamanho básico mínimo ≥ 8 vezes o diâmetro do arame. | |
| Qualidade da superfície | A superfície deve ser plana e limpa | |
| Fio | Forma | Fio esmaltado ou fio de cobre |
| Tamanho | Diâ.Φ0.02mm～Φ0.1mm |
- Configuração padrão
- Solda micro-ponto de alta precisão DW-200S
- Fonte de alimentação padrão
- Cabeça padrão
- Configuração óptica

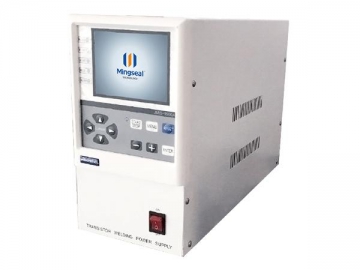

- Fonte de alimentação de transistor de precisão
- Fonte de alimentação do inversor
- Cabeça de micro-pressão de precisão
