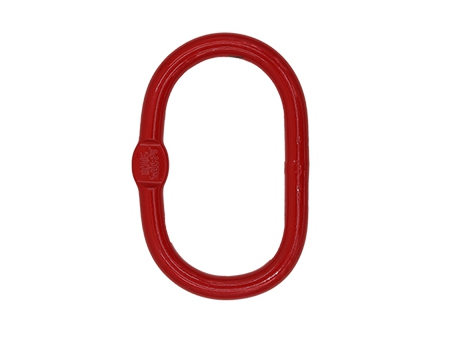

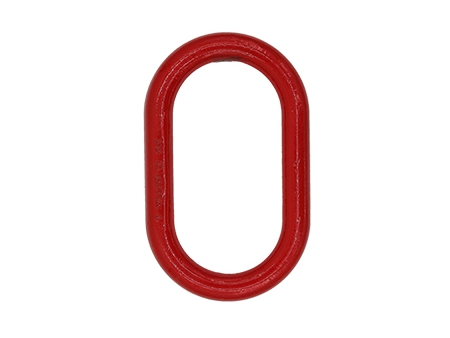

Elo de sustentação, Conjunto de elo de sustentação
Características
● Padrão para a produção e teste: EN1677-4 (substituição de DIN5688-3).
● É forjado por liga de aço especial com alta intensidade e dureza e depois é submetido ao tratamento térmico.
● Cada peça de trabalho passa pelo teste em 2.5 vezes do limite da carga de trabalho.
● Teste rigoroso de ruptura, amostragem e inspeção de partícula magnética é realizado para cada lote do produto a 100%.
● Tratamento da superfície: revestimento plástico.
● Código de cor: vermelho RAL3020 / amarelo RAL1003.
● Pode ser combinado apenas com lingas de corrente G80 de 1 pé ou 2 pés de acordo com os padrões EN818-4.
● A área azul adota soldagem.
● A área amarela adora forjamento.
● A carga final é 4 vezes do que o limite da carga de trabalho.
● A carga de trabalho é para lingas de 2 pés cujo ângulo de elevação é de 0-45 graus.
● Haverá prensagem plana apenas mediante solicitação.
● Sem prensagem plana.

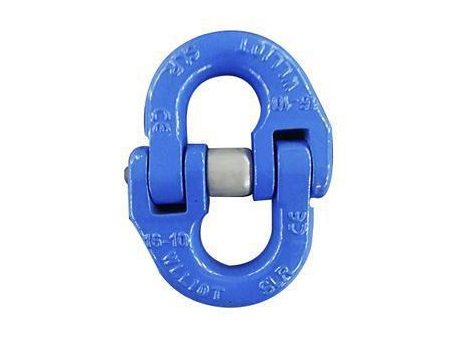

● A prensagem plana é usada com conector ômega SLR002-G80.
● O elo de sustentação pode ser combinado com cabo de acordo com os padrões da DIN3088.
● Pode ser combinado com cinta de elevação de fibra sintética de acordo com os padrões da EN492-1.
| CÓDIGO DO ITEM | G80 EN818-2 CORRENTE MM | PESO (KG) | LIMITE DE CARGA DE TRABALHO(T) | DIMENSÃO(MM) | |||
| For 1 Leg mm | For 2 Leg mm | A | B | D | |||
| 8-SLR033-76 | 7 | 6 | 0.34 | 1.6 | 110 | 60 | 13 |
| 8-SLR033-87 | 8 | 7 | 0.54 | 2.12 | 110 | 60 | 16 |
| 8-SLR033-108 | 10 | 8 | 0.82 | 3.15 | 135 | 75 | 18 |
| 8-SLR033-1310 | 13 | 10 | 1.5 | 5.3 | 160 | 90 | 22 |
| 8-SLR033-1613 | 16 | 13 | 2.3 | 8 | 180 | 100 | 26 |
| 8-SLR033-1816 | 18 | 16 | 3.95 | 11.2 | 200 | 110 | 32 |
| 8-SLR033-2018 | 20 | 18 | 6.34 | 14 | 260 | 140 | 36 |
| 8-SLR033-2220 | 22 | 20 | 8.96 | 17 | 300 | 160 | 40 |
| 8-SLR033-2622 | 26 | 22 | 12.8 | 21.2 | 340 | 180 | 45 |
| 8-SLR033-3226 | 32 | 26 | 16.55 | 31.5 | 350 | 190 | 50 |
| 8-SLR033-3632 | 36 | 32 | 23.28 | 45 | 400 | 200 | 56 |
| 8-SLR033-4036 | 40 | 36 | 32 | 56 | 430 | 220 | 63 |
| 8-SLR033-72MM | 45 | 40 | 45.76 | 63 | 460 | 250 | 72 |
| 8-SLR033-80MM | -- | 45 | 62 | 85.46 | 500 | 270 | 80 |

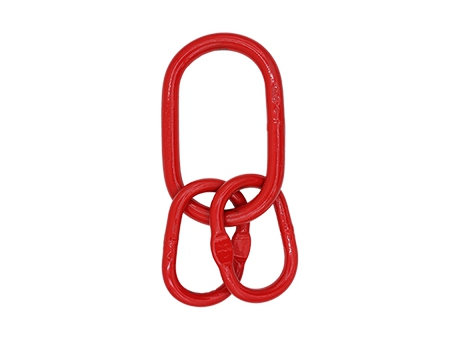

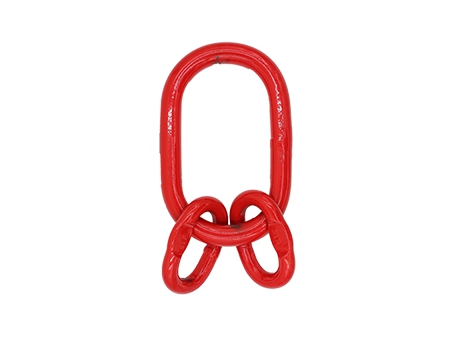

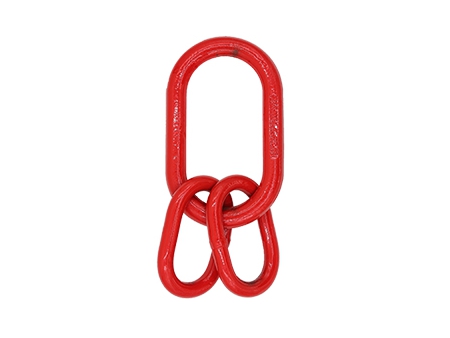

Padrão para a produção e teste : EN1677-4 (substituição de DIN5688-3).
É forjado por liga de aço especial com alta intensidade e dureza e depois é submetido ao tratamento térmico.
Cada peça de trabalho passa pelo teste em 2.5 vezes do limite da carga de trabalho.
Teste rigoroso de ruptura, amostragem e inspeção de partícula magnética é realizado para cada lote do produto a 100% .
Tratamento da superfície:revestimento plástico.
Código de cor: vermelho RAL3020 / amarelo RAL1003.
Pode apenas ser combinado com lingas de corrente G80 de 3 ou 4 pés de acordo com os padrões da EN818-4.
A área azul adota solda para elo de sustentação e sub elo.
A área amarela adota forjamento para elo de sustentação e solda para sub elo.
A carga final é 4 vezes do que o limite da carga de trabalho.
A carga de trabalho é para elevação de 3 ou 4 pés que tem um ângulo de elevação de 0-45 graus.
Haverá prensagem plana apenas mediante solicitação.
Sem prensagem plana.
A prensagem plana é para ser usada com conector omega SLR002-G80 OMEGA.
O elo de sustentação pode ser combinado com cabos de acordo com os padrões da DIN3088.
Pode ser combinado com cinta de elevação de fibra sintética de acordo com os padrões da EN492-1.
| CÓDIGO DO ITEM | G80 EN818-2 CHAIN MM | PESO (KG) | LIMITE DE CARGA DE TRABALHO(T) | DIMENSÃO(MM) | |||||
| PARA LINGAS DE 3 OU 4 PERNAS | A | B | D | a | b | d | |||
| 8-SLR032-6 | 6 | 1.18 | 2.36 | 135 | 75 | 18 | 54 | 25 | 13 |
| 8-SLR032-7 | 7 | 1.24 | 3.15 | 135 | 75 | 18 | 60 | 38 | 13 |
| 8-SLR032-8 | 8 | 2.2 | 4.25 | 160 | 90 | 22 | 70 | 34 | 16 |
| 8-SLR032-10 | 10 | 3.4 | 6.7 | 180 | 100 | 26 | 85 | 40 | 18 |
| 8-SLR032-13 | 13 | 6.1 | 11.2 | 200 | 110 | 32 | 115 | 50 | 22 |
| 8-SLR032-16 | 16 | 9.98 | 17 | 260 | 140 | 36 | 140 | 65 | 26 |
| 8-SLR032-18 | 18 | 18.9 | 21.2 | 340 | 180 | 45 | 180 | 100 | 32 |
| 8-SLR032-20 | 20 | 22.6 | 26.5 | 350 | 190 | 50 | 180 | 100 | 32 |
| 8-SLR032-22 | 22 | 25.2 | 31.5 | 350 | 190 | 50 | 180 | 100 | 36 |
| 8-SLR032-26 | 26 | 35.2 | 45 | 400 | 200 | 56 | 180 | 100 | 40 |
| 8-SLR032-28 | 28 | 47 | 50 | 430 | 220 | 63 | 180 | 100 | 45 |
| 8-SLR032-32 | 32 | 66.46 | 63 | 460 | 250 | 72 | 200 | 110 | 50 |
● O elo de sustentação é forjado por liga de aço especial com alta intensidade e dureza e depois é submetido ao tratamento térmico;
● Cada peça de trabalho passa pelo teste em 2 vezes do limite da carga de trabalho;.
● Teste rigoroso de ruptura, amostragem e inspeção de partícula magnética é realizado para cada lote do produto a 100% .
● Tratamento da superfície:revestimento plástico.
● Código de cor: vermelho RAL3020 / amarelo RAL1003.
● Todos os tamanhos são forjados
● Haverá prensagem plana apenas mediante solicitação.
● Quando for combinado com corrente: A carga final é 4 vezes do que o limite da carga de trabalho.
● Quando for combinado com cabo: A carga final é 5 vezes do que o limite da carga de trabalho.

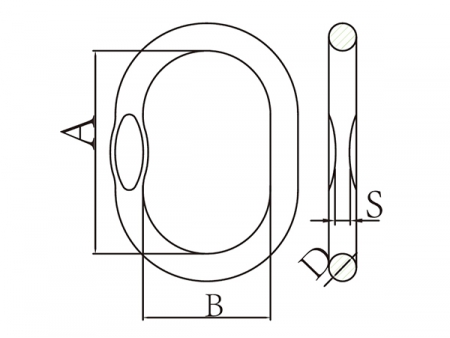

| CÓDIGO DO ITEM | PESO (KG) | CHAIN | LIMITE DA CARGA DE TRABALHO 1 perna(T) | LIMITE DA CARGA DE TRABALHO 2 pernas 0-45°(T) | LIMITE DA CARGA DE TRABALHO Corda (T) | DIMENSÃO(MM) | ||
| A | B | D | ||||||
| 8-SLR-91-1/2 | 0.36 | 1/4 | 1.5 | 2.12 | 3.4 | 127±6 | 63.5±5 | 13±1 |
| 5/16 | 2 | 2.8 | ||||||
| 8-SLR-91-5/8 | 0.7 | 5/16 | 2 | 2.8 | 4 | 152±6 | 76±5 | 16±1 |
| 3/8 | 3.15 | - | ||||||
| 8-SLR-91-3/4 | 0.93 | 3/8 | 3.15 | 4.25 | 5.6 | 140±6 | 70±5 | 19±1 |
| 8-SLR-91-7/8 | 1.5 | 3/8 | 3.15 | 4.25 | 6.9 | 160±6 | 90±5 | 22±1 |
| 1/2 | 5.3 | - | ||||||
| 8-SLR-91-1 | 2.1 | 1/2 | 5.3 | 7.5 | 11.8 | 178±6 | 89±5 | 25±1 |
| 5/8 | 8 | 11.2 | ||||||
| 8-SLR-91-1-1/4 | 4.24 | 5/8 | 8 | 11.2 | 17.7 | 222±7 | 111±6 | 32±1/-2 |
| 3/4 | 11.2 | 16 | ||||||
| 8-SLR-91-1-1/2 | 7.17 | 3/4 | 11.2 | 16 | 27.7 | 267±7 | 135±6 | 38±1/-2 |
| 7/8 | 15 | 21.2 | ||||||
| 8-SLR-91-1-3/4 | 11.55 | 7/8 | 15 | 21.2 | 38.5 | 305±10 | 152±6 | 45±1/-2 |
| 1 | 21.2 | - | ||||||
| 8-SLR-91-2 | 17.2 | 1 | 21.2 | 30 | 46.5 | 355±10 | 178±6 | 51±1/-2 |
| 11/4 | 31.5 | - | ||||||
| 8-SLR-91-2-1/4 | 24.5 | 11/4 | 31.5 | 45 | 64.9 | 406±10 | 203±7 | 57±1/-2 |
| 8-SLR-91-2-1/2 | 30.9 | - | 72.6 | 406±10 | 203±7 | 63.5±3 | ||
| 8-SLR-91-2-3/4 | 39.5 | - | 98.4 | 406±10 | 241±7 | 70±3 | ||
| 8-SLR-91-3 | 50.34 | - | 103 | 457±15 | 228±7 | 76±3 | ||
| 8-SLR-91-3-1/4 | 65.68 | - | 119 | 508±15 | 254±7 | 82.5±3 | ||
| 8-SLR-91-3-1/2 | 90.24 | - | 126 | 610±15 | 305±10 | 89±3 | ||
| 8-SLR-91-3-3/4 | 89.27 | - | 152 | 508±15 | 254±7 | 95±3 | ||
| 8-SLR-91-4 | 103.43 | - | 169 | 508±15 | 254±7 | 102±3 | ||
● Elo de sustentação: forjado; e sub elo: soldado.
● O elo de sustentação é soldado.
● A prensagem plana é para uso com conector olhal Ômega SLR002-G80.
● Haverá prensagem plana apenas mediante solicitação .
● Quando for combinado com corrente: A carga final é 4 vezes do que o limite da carga de trabalho.
● Quando for combinado com cabo: A carga final é 5 vezes do que o limite da carga de trabalho.
| CÓDIGO DO ITEM | PESO (KG) | CHAIN | LIMITE DA CARGA DE TRABALHO 3 Ou 4 PERNAS-45°(T) | LIMITE DA CARGA DE TRABALHO CORDA (T) | DIMENSÃO(MM) | |||||
| A | B | D | a | b | d | |||||
| 8-SLR-92-3/4 | 1.55 | 1/4 | 3.15 | 5.6 | 140±6 | 70±5 | 20±1 | 85±5 | 40±3 | 14±1 |
| 5/16 | 4.25 | |||||||||
| 8-SLR-92-7/8 | 2.18 | 5/16 | 4.25 | 6.9 | 160±6 | 95±5 | 22±1 | 85±5 | 40±5 | 14±1 |
| 3/8 | 6.7 | |||||||||
| 8-SLR-92-1 | 3.29 | 3/8 | 6.7 | 11.8 | 178±6 | 89±5 | 25±1 | 100±5 | 60±5 | 18±1 |
| 8-SLR-92-1-1/4 | 7.18 | 1/2 | 11.2 | 17.7 | 222±7 | 110±6 | 32±1/-2 | 100±5 | 60±5 | 22±1 |
| 5/8 | 17 | |||||||||
| 8-SLR-92-1-1/2 | 12.91 | 5/8 | 17 | 27.7 | 267±7 | 135±6 | 38±1/-2 | 180±6 | 100±5 | 30±1/-2 |
| 3/4 | 23.6 | |||||||||
| 8-SLR-92-1-3/4 | 21.25 | 3/4 | 23.6 | 38.5 | 305±10 | 152±6 | 45±1/-2 | 180±6 | 100±5 | 32±1/-2 |
| 7/8 | 31.5 | |||||||||
| 8-SLR-92-2 | 30.34 | 7/8 | 31.5 | 46.5 | 356±10 | 178±6 | 50±1/-2 | 180±6 | 100±5 | 38±1/-2 |
| 8-SLR-92-2-1/2 | 64.4 | 1 | 45 | 72.6 | 406±10 | 203±6 | 64±1/-2 | 355±8 | 178±6 | 51±1/-2 |
| 8-SLR-92-2-3/4 | 89 | 11/4 | 67 | 98.4 | 406±10 | 214±6 | 70±1/-2 | 406±8 | 203±6 | 57±1/-2 |
| CÓDIGO DE ITEM | PESO （kg) | CHAIN 80 | LIMITE DA CARGA DE TRABALHO 1 pernas 0-45°(T) | LIMITE DA CARGA DE TRABALHO 2 pernas 0-45°(T) | LIMITE DA CARGA DE TRABALHO CORDA (T) | DIMENSÃO(MM) | |||
| A | B | C | D | ||||||
| 8-SLR-93-7/16 | 0.27 | 1/4 | 1.12 | 1.6 | 1.6 | 100±5 | 60±5 | 12±1 | 6±0.5 |
| 9/32 | 1.5 | - | |||||||
| 8-SLR-93-1/2 | 0.38 | 9/32 | 1.5 | 21.2 | 2.5 | 100±5 | 60±5 | 14±1 | 7.6±0.5 |
| 5/16 | 2 | - | |||||||
| 8-SLR-93-11/16 | 0.85 | 5/16 | 2 | 2.8 | 4 | 160±6 | 90±5 | 18±1 | 8.4±0.5 |
| 3/8 | 3.15 | - | |||||||
| 8-SLR-93-3/4 | 1.2 | 3/8 | 3.15 | 4.25 | 6.5 | 160±6 | 90±5 | 20±1 | 10.5±0.5 |
| 1/2 | 5.3 | - | |||||||
| 8-SLR-93-7/8 | 1.63 | 1/2 | 5.3 | 7.5 | 8 | 180±6 | 100±5 | 22±1 | 13.5±0.5 |
| 5/8 | 8 | - | |||||||
| 8-SLR-93-1 | 2.13 | 5/8 | 8 | 11.2 | 11.5 | 180±6 | 100±5 | 25±1 | 16.5±0.5 |
| 19mm | 11.2 | - | |||||||
| 8-SLR-93-1-1/8 | 3.81 | 3/4 | 12.5 | - | 11.8 | 270±7 | 140±6 | 28±1/2 | 19±0.5 |
| 8-SLR-93-1-1/4 | 5.05 | 19mm | 11.2 | 16 | 16 | 270±7 | 140±6 | 32±1/2 | 19±0.5 |
| 7/8 | 15 | - | |||||||
| 8-SLR-93-1-3/8 | 6.83 | 7/8 | 15 | 21.2 | 24 | 285±7 | 155±6 | 36±1/2 | 20±0.5 |
| 1 | 21.2 | - | |||||||
| 8-SLR-93-1-1/2 | 8.9 | 28mm | 25 | - | 25 | 300±8 | 160±6 | 40±1/2 | 26±0.5 |
| 8-SLR-93-1-3/4 | 12.8 | 1 | 21.2 | 30 | 31.5 | 340±10 | 180±6 | 45±1/2 | 26±0.5 |
| 11/4 | 31.5 | - | |||||||
| 8-SLR-93-2 | 17.3 | 11/4 | 31.5 | 45 | 45 | 39010 | 215±7 | 51±1/2 | 32±0.5 |

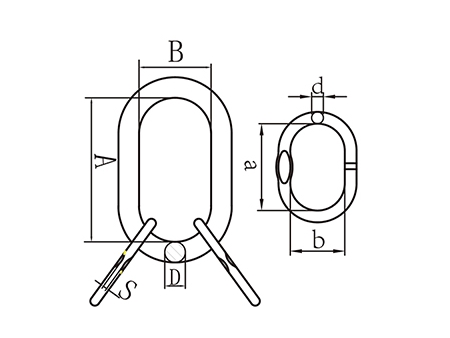

| CÓDIGO DE ITEM | PESO (KG) | CHAIN 80 | LIMITE DA CARGA DE TRABALHO 3 Ou 4PERNAS-45°(T) | LIMITE DA CARGA DE TRABALHO CORDA (T) | DIMENSÃO(MM) | ||||||
| A | B | D | a | b | d | s | |||||
| 8-SLR-94-1/2 | 0.82 | 7/32 | 2.36 | 2.4 | 100±5 | 60±5 | 14±1 | 85±5 | 40±3 | 12±1 | 6±0.5 |
| 8-SLR-94-11/16 | 1.6 | 1/4 | 3.15 | 3.2 | 160±6 | 90±5 | 18±1 | 100±5 | 60±5 | 14±1 | 7.6±0.5 |
| 8-SLR-94-5/8 | 1.6 | 1/4 | 3.15 | 3.2 | 160±6 | 90±5 | 18±1 | 100±5 | 60±5 | 14±1 | 7.6±0.5 |
| 8-SLR-94-3/4 | 1.95 | 5/16 | 4.25 | 4.2 | 160±6 | 90±5 | 20±1 | 100±5 | 60±5 | 14±1 | 7.6±0.5 |
| 8-SLR-94-7/8 | 3.16 | 3/8 | 6.7 | 8 | 180±6 | 100±5 | 22±1 | 150±6 | 70±5 | 18±1 | 8.4±0.5 |
| 8-SLR-94-1-1/8 | 6.75 | 1/2 | 11.2 | 12 | 270±7 | 140±6 | 28±1/-2 | 160±6 | 90±5 | 22±1 | 13.5±0.5 |
| 8-SLR-94-1-1/4 | 9.31 | 5/8 | 17 | 17 | 270±7 | 140±6 | 32±1/-2 | 180±6 | 100±5 | 25±1 | 16.5±0.5 |
| 8-SLR-94-1-1/2 | 18.4 | 3/4 | 23.6 | 25 | 300±7 | 160±6 | 40±1/-2 | 270±7 | 140±5 | 31±1/-2 | 19±0.5 |
| 8-SLR-94-1-3/4 | 26.6 | 7/8 | 31.5 | 31.5 | 340±4 | 180±6 | 45±1/-2 | 285±7 | 155±5 | 36±1/-2 | 22±0.5 |
| 8-SLR-94-2 | 42.91 | 1 | 45 | 45 | 350±10 | 190±6 | 51±1/-2 | 340±10 | 180±5 | 45±1/-2 | 25±0.5 |
