Anelão de sustentação em liga de aço

Solicite uma cotação

Sobre nós: http://shenli-rigging.com.pt/1-13-alloy-steel-master-link.html

Carga limite é 4 vezes mais do que o limite de carga de trabalho.
Para o tipo 8-SLR1011-13 a 8-SLR1011-36, haverá prensagem plana apenas mediante solicitação.
Para o tipo 8-SLR1011-45 a 8-SLR1011-50: sem prensagem plana.
A prensagem plana é para ser usada com conector ômega SLR1027-G100.

Características
● É forjado por liga de aço especial com alta intensidade e alta rigidez e depois é submetido a tratamento térmico.
● Pode ser combinado com corrente G100.
● O desempenho é aumentado em 25% comparado com produtos da G80.
● Cada peça de trabalho é submetida a 2.5 vezes de limite de carga de trabalho.
● Realizamos amostragem e teste de fadiga por 20000 vezes.
● Realizamos amostragem rigorosa e teste de ruptura para cada lote de produto.
● Detecção de fluxo do pó magnético a 100% é realizada.
● Tratamento da superfície: Pulverização de plástico.
● Código de cor: Azul RAL 5015.
● Todos os tamanhos são forjados.

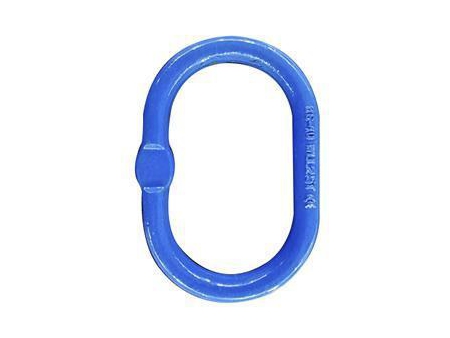

Elo de sustentação SLR1011

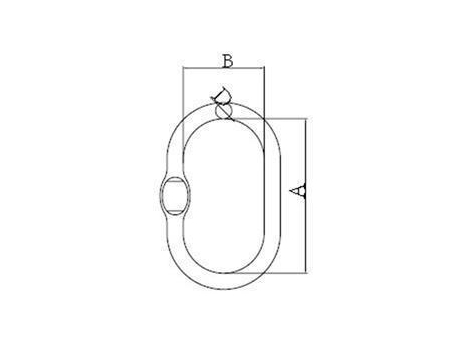

Parâmetros (Unidade: mm)

CÓDIGO DO ITEM	DIÂMETRO DE CORRENTE G100 MM		PESO (KG)	LIMITE DE CARGA DE TRABALHO (T)	DIMENSÃO (MM)
CÓDIGO DO ITEM	LINGA DE 1 PERNA	LINGAS DE 2 PERNAS	PESO (KG)	LIMITE DE CARGA DE TRABALHO (T)	A	B	D
8-SLR1011-13	6 7	6	0.34	2.3	110	60	13
8-SLR1011-16	8	7	0.53	3.5	110	60	16
8-SLR1011-18	10	8	0.86	5	135	75	18
8-SLR1011-23	13	10	1.6	7.6	160	90	23
8-SLR1011-27	16	13	2.46	10	180	100	27
8-SLR1011-33	19	16	4.14	14	200	110	33
8-SLR1011-36	22	19	6.22	25.1	260	140	36
8-SLR1011-45	26	22	12.85	30.8	340	180	45
8-SLR1011-50	32	26	16.22	40	350	190	50

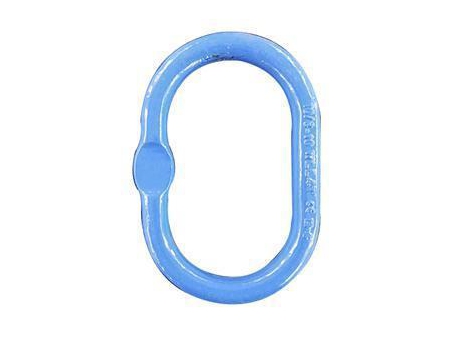

ELO DE SUSTENTAÇÃO SLR1013

● Todos os tamanhos são forjados.
● Comprimento interno longo.

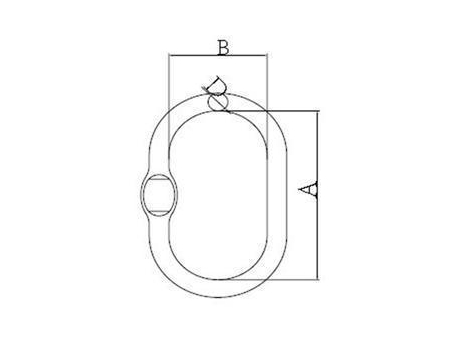

Parâmetros (Unidade: mm)

CÓDIGO DO ITEM	DIÂMETRO DE CORRENTE G100 MM		PESO (KG)	LIMITE DE CARGA DE TRABALHO (T)	DIMENSÃO (MM)
CÓDIGO DO ITEM	LINGA DE 1 PERNA	LINGAS DE 2 PERNAS	PESO (KG)	LIMITE DE CARGA DE TRABALHO (T)	A	B	D
8-SLR1013-86	6/8	6	0.4	2.5	120	70	14
8-SLR1013-108	10	8	0.8	4	140	80	17
8-SLR1013-1310	13	10	1.5	7.5	160	95	22
8-SLR1013-1613	16	13	2.5	10	190	110	28
8-SLR1013-2016	19/20	16	5.2	17	240	140	34
8-SLR1013-2220	22/26	20/22	7.7	28	250	150	42

Carga limite é 4 vezes mais do que o limite de carga de trabalho.
Todos os tamanhos: haverá prensagem plana apenas mediante solicitação .
A prensagem plana é para ser usada com conector ômega SLR1027-G100.

ELO DE SUSTENTAÇÃO FORJADO ULTRA-GRANDE SLR1014 G100

● Todos os tamanhos são forjados.
● Dimensão ultra-larga (largura interna e comprimento interno grandes).

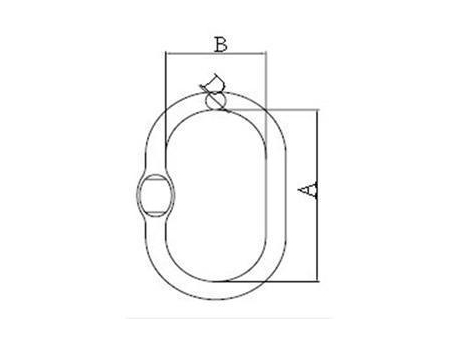

Parâmetros (Unidade: mm)

CÓDIGO DO ITEM	DIÂMETRO DE CORRENTE G100 MM		PESO (KG)	LIMITE DE CARGA DE TRABALHO (T)	DIMENSÃO (MM)
CÓDIGO DO ITEM	LINGA DE 1 PERNA	LINGAS DE 2 PERNAS	PESO (KG)	LIMITE DE CARGA DE TRABALHO (T)	A	B	D
8-SLR1014-108	8/10	8	3.7	4	340	180	25
8-SLR1014-1310	13	10	4.7	6.7	340	180	28
8-SLR1014-1613	16	13	7.1	10	340	180	34
8-SLR1014-2016	20	16	8.9	16	340	180	42

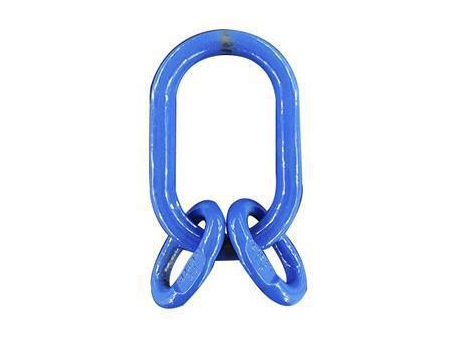

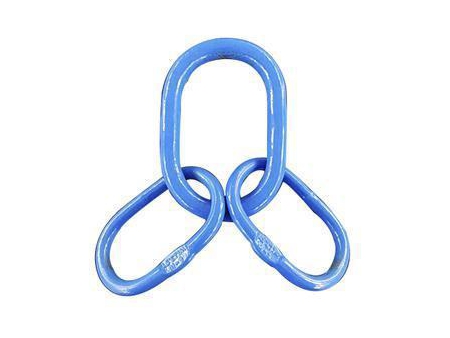

MONTAGEM DO ELO DE SUSTENTAÇÃO SLR1012-G100

● Todos os tamanhos: o olhal principal é forjado e sub-olhal são soldados.
● De acordo com o padrão EN1677-4.

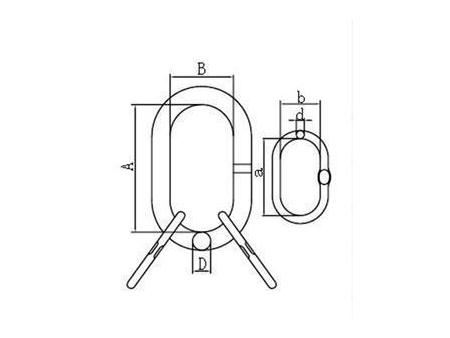

Parâmetros (Unidade: mm)

CÓDIGO DO ITEM	DIÂMETRO DE CORRENTE G100 MM	PESO (KG)	LIMITE DE CARGA DE TRABALHO (T)	DIMENSÃO (MM)
CÓDIGO DO ITEM	PARA LINGAS DE 3/4 PERNAS	PESO (KG)	LIMITE DE CARGA DE TRABALHO (T)	A	B	D	a	b	d
8-SLR1012-6	6MM	1.3	3	135	75	19	84	25	13
8-SLR1012-8	8MM	2.33	5.3	160	90	23	70	35	16.5
8-SLR1012-10	10MM	3.7	8	180	100	27	85	40	19
8-SLR1012-13	13MM	6.5	14	200	110	33	115	50	23
8-SLR1012-16	16MM	10.1	21.2	260	140	36	140	65	27
8-SLR1012-20	19/20MM	22.8	33.6	350	190	50	150	70	33
8-SLR1012-22	22MM	26	33.9	350	190	50	180	100	36

Todos os tamanhos: haverá prensagem plana apenas mediante solicitação .
A prensagem plana é para ser usada com conector ômega SLR1027-G100.

MONTAGEM DO ELO DE SUSTENTAÇÃO SLR1015-G100

● Todos os tamanhos: o olhal principal é forjado e sub-olhal são soldados.
● Sub anel mais largo.

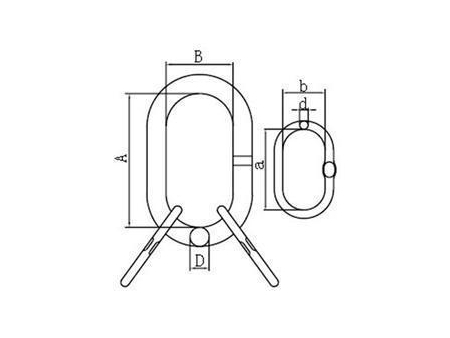

Parâmetros (Unidade: mm)

CÓDIGO DO ITEM	PESO (KG)	LIMITE DE CARGA DE TRABALHO (T)	CARGA DE RUPTURA (T)	DIMENSÃO(MM)
CÓDIGO DO ITEM	PESO (KG)	LIMITE DE CARGA DE TRABALHO (T)	CARGA DE RUPTURA (T)	A	B	D	a	b	d
10-SLR1015-06	1.8	3.5	14	150	90	19	120	70	14
10-SLR1015-08	3.0	5	20	160	95	22	140	80	17
10-SLR1015-10	6.5	11.5	46	200	120	30	160	95	22
10-SLR1015-13	15	17	68	250	150	40	200	120	30
10-SLR1015-16	23	28	112	300	200	50	200	120	32

Todos os tamanhos: haverá prensagem plana apenas mediante solicitação .
A prensagem plana é para ser usada com conector ômega SLR1027-G100.
