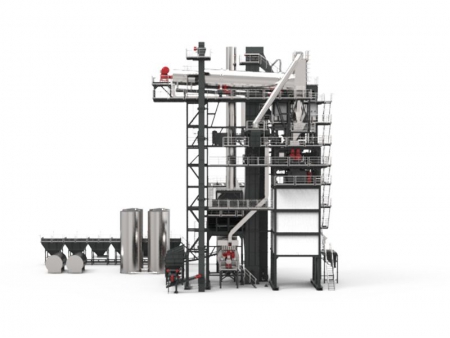

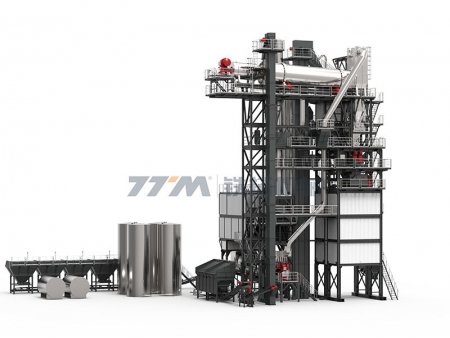

Usina integrada de reciclagem de asfalto misturado a quente, Série TS

Usina integrada de reciclagem de asfalto misturado a quente, Série TS
Usina integrada de reciclagem de asfalto misturado a quente, Série TS
Usina integrada de reciclagem de asfalto misturado a quente, Série TS
Solicite uma cotação
Faixa de capacidade: 80-320 (t/h)

A usina de asfalto da série TS é o nosso sistema integrado de reciclagem de asfalto misturado a quente, desenvolvido de forma independente, para reciclar pavimento asfáltico recuperado (RAP), misturando-o com agregados virgens, permitindo assim que o asfalto recuperado de estradas antigas seja reutilizado de forma ecológica. A usina de reciclagem de RAP não só resolve problemas ambientais, como também ajuda as empresas de construção rodoviária a reduzir seus custos.

Como o misturador é instalado abaixo do sistema de pesagem RAP, o que significa que o material RAP é pesado antes de ser misturado com materiais virgens, esta usina de asfalto pode resolver os problemas de bloqueio de material que podem ocorrer na calha de alimentação ou na correia transportadora de materiais RAP. O projeto de estrutura integrada fornece uma configuração ideal do sistema de coleta de poeira e do misturador, melhorando significativamente a eficiência da produção.

Especificações
Modelo TS1006 TS1510 TS2010 TS2015 TS3015 TS3020 TS4020
Capacidade de agregado virgem (t/h) 80 120 160 160 160 240 320
Capacidade de material RAP (t/h) 48 80 80 120 120 160 160
Proporção recomendada de RAP 40% 50% 33% 50% 37.50% 50% 40%
Capacidade de agregado virgem com RAP (t/h) 100-120 140-160 200-240 200-240 280-320 280-320 360-400
Agregado virgem
Unidade de alimentação a frio O número de compartimentos de alimentação a frio pode ser configurado de acordo com as necessidades do cliente.
Número de funil 4 4 5 5 6 6 6
Volume de cada funil (m³) 8 8 8 8 15 15 15
Modelo do tambor secador GT 100 GT 120 GT 140 GT 160 GT 240 GT 240 GT 320
Diâmetro do tambor secador (m) 1.75 1.95 2.25 2.25 2.5 2.5 2.7
Comprimento do tambor secador (m) 7 8 9 9 10 10 10
Queimador do secador Opcional: diesel, diesel óleo pesado, pó de carvão, gás natural, óleo gás (conforme solicitação do cliente)
Energia do queimador (MW) 9.8 14.8 19.7 19.7 29.6 29.6 39.4
Sistema de coleta de pó Ciclone filtro de mangas
Área de filtragem do filtro de mangas (m²) 510 650 920 920 1200 1200 1500
Número de silos quentes 4 5 6
Volume do silo quente (m³) 12 25 28 50
Capacidade do misturador (kg) 1500 2000 3000 4000 5000
Transmissão do misturador Caixa de câmbio dupla com sincronização de marchas
Armazenamento do asfalto acabado Armazenamento inferior/armazenamento lateral
Volume do silo de armazenamento inferior (t) 100 200/300 200/300/400
Volume do silo de armazenamento lateral (t) 100/200 200/300/400
Material RAP
Modelo do secador de tambor RGT64 RGT80 RGT80 RGT120 RGT120 RGT160 RGT160
Diâmetro do tambor do secador (m) 1.8 2.25 2.5
Comprimento do tambor do secador (m) 8 8 10 12
Queimador do secador Opcional: diesel, diesel óleo pesado, pó de carvão, gás natural, óleo gás (conforme solicitação do cliente)
Energia do queimador (MW) 5.9 9.8 14.8 19.7
Câmara de combustão (diâmetro × comprimento) Ø1.6×3.8 Ø1.8×4.2 Ø2×4.2
Armazenamento de RAP (t) 8 10
Misturador de RAP Opcional
Capacidade do misturador de RAP (kg) 600 1000 1500 2000
Tratamento de emissões Combustão secundária no secador de materiais virgens
Alimentação de RAP ao misturador Calha de alimentação ou correia transportadora
Energia total (kW) 90 110 160 160 185 185 200
