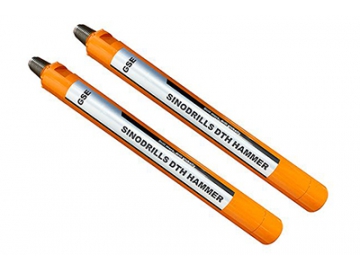

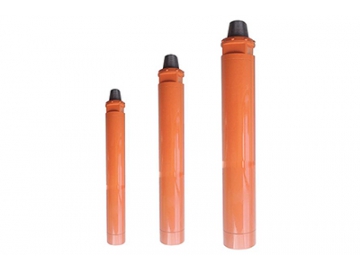

Martelos DTH

Solicite uma cotação

Sobre nós: http://sinodrills.com.br

Os martelos DTH utiliza ar comprimido para produzir energia de impacto, e assim acionar brocas de perfuração para esmagar rochas.

Características

Material Premium, CNC fino e processos de fabricação com tratamento térmico e design otimizado;
Boa estabilidade e confiabilidade;
Alta frequência de impacto;
Menor consumo de ar comprimido;
Longa vida útil

Aplicações

Mineração, pedreiras, perfuração de poços de água, perfuração de poços geotérmicos, estacas de fundação, etc.

Estruturas

01- Topo Sub
02 - Anel O
03 - Dardo da Válvula
04 - Spring
05 - Lavadora de Aço
06 - Válvula rígida
07 - Anel O
08 - Cilindro Interno
09 - Pistão
10 - Tubo de Saídas
11 - Anel Retentor de Brocas
12 - Anel O
13 - Acionamento Sub

Dados Técnicos dos Martelos DTH GSE-DHD3.5

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
22.62kgs	80mm	808mm		32 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
90mm-105mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
90mm-105mm	8 bar-30 bar	4.5	9.5	12.5

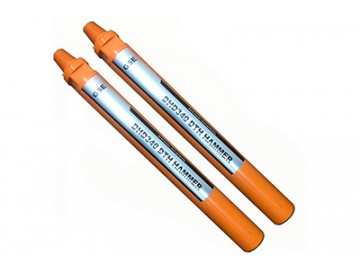

Dados Técnicos dos Martelos DTH GSE-DHD340

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
38.00kgs	99mm	881mm		31 HZ
Tamanho do furo de registro	Pressão de Trabalho	Consumo de ar: M3 (CBM)/min
108mm-130mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
108mm-130mm	8 bar-30 bar	5	10.2	15

Dados Técnicos dos Martelos DTH GSE- DHD350

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
74.0kgs	126mm	1028mm		30 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
134mm-152mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
134mm-152mm	8 bar-30 bar	7.5	14.7	19.5

Dados Técnicos dos Martelos DTH GSE-DHD360

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
112kgs	144mm	1135mm		28 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
154mm-254mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
154mm-254mm	8 bar-30 bar	8.7	14.5	25

Dados Técnicos dos Martelos DTH GSE- DHD380

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
180.0kgs	182mm	1228mm		23 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
203mm-305mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
203mm-305mm	8 bar-30 bar	12	26	35

Dados Técnicos dos Martelos DTH GSE-QL40

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
39.5kgs	99mm	952mm		31 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
108mm-130mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
108mm-130mm	8 bar-30 bar	5	10	15

Dados Técnicos dos Martelos DTH GSE-QL50

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
74kgs	126mm	1079mm		30 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
134mm-152mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
134mm-152mm	8 bar-30 bar	7.5	14.7	19.5

Dados Técnicos dos Martelos DTH GSE-QL60

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
110kgs	144mm	1080mm		28 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
154mm-254mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
154mm-254mm	8 bar-30 bar	8.7	14.5	25

Dados Técnicos dos Martelos DTH GSE-QL80

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
182kgs	182mm	1211mm		23 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
203mm-305mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
203mm-305mm	8 bar-30 bar	12	26	35

Dados Técnicos dos Martelos DTH GSE-Misssion30

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
23kgs	80mm	909mm		33 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
90mm-105mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
90mm-105mm	8 bar-30 bar	3.8	8	11.5

Dados Técnicos dos Martelos DTH GSE-Misssion40

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
41kgs	99mm	955mm		33 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
108mm-130mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
108mm-130mm	8 bar-30 bar	4.5	9	14

Dados Técnicos dos Martelos DTH GSE-Misssion50

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
74.0kgs	126mm	1079mm		33 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
134mm-152mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
134mm-152mm	8 bar-30 bar	6.5	12.5	17

Dados Técnicos dos Martelos DTH GSE-Misssion60

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
105kgs	144mm	1108mm		30 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
152mm-254mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
152mm-254mm	8 bar-30 bar	7.5	16	24

Dados Técnicos dos Martelos DTH GSE-Misssion80

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
193kgs	182mm	1298mm		25 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
203mm-305mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
203mm-305mm	8 bar-30 bar	10	24	33

Dados Técnicos dos Martelos DTH GSE-SD4

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
39kgs	99mm	932mm		31 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
108mm-130mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
108mm-130mm	8 bar-30 bar	5	10.2	15

Dados Técnicos dos Martelos DTH GSE-SD5

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
74kgs	126 mm	1043mm		30 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
138mm-152mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
138mm-152mm	8 bar-30 bar	7.5	14.7	19.5

Dados Técnicos dos Martelos DTH GSE-SD6

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
113kgs	144 mm	1150mm		28 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
154mm-254mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
154mm-254mm	8 bar-30 bar	8.7	14.5	25

Dados Técnicos dos Martelos DTH GSE-SD8

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
182kgs	182mm	1199mm		23 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
203mm-305mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
203mm-305mm	8 bar-30 bar	12	26	35

Dados Técnicos dos Martelos DTH GSE-DHD2.5N

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
17.5kgs	70mm	806mm		33 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
76mm-80mm	8 bar-24 bar	@ 10 bar	@18 bar	@ 24 bar
76mm-80mm	8 bar-24 bar	2	4	6

Dados Técnicos dos Martelos DTH GSE-DHD3.5N

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
24.5kgs	80mm	863mm		33 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
90mm-105mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
90mm-105mm	8 bar-30 bar	3.8	8	11.5

Dados Técnicos dos Martelos DTH GSE-DHD340N

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
40.5kgs	99mm	936mm		33 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
108mm-130mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
108mm-130mm	8 bar-30 bar	54.5	9	14

Dados Técnicos dos Martelos DTH GSE- DHD350N

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
74.0kgs	126mm	1081mm		33 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
138mm-152mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
138mm-152mm	8 bar-30 bar	6.5	12.5	17

Dados Técnicos dos Martelos DTH GSE-DHD360N

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
106kgs	144mm	1187mm		30 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
152mm-254mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
152mm-254mm	8 bar-30 bar	7.5	16	24

Dados Técnicos dos Martelos DTH GSE- DHD380N

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
195kgs	182mm	1318mm		25 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
203mm-305mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
203mm-305mm	8 bar-30 bar	10	24	33

Dados Técnicos dos Martelos DTH GSE-QL50N

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
73kgs	126mm	1061mm		33 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
138mm-152mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
138mm-152mm	8 bar-30 bar	6.5	12.5	17

Dados Técnicos dos Martelos DTH GSE-QL60N

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
108kgs	144mm	1131mm		30 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
152mm-254mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
152mm-254mm	8 bar-30 bar	7.5	16	24

Dados Técnicos dos Martelos DTH GSE-QL80N

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas		Frequência a 18 bar
193.5kgs	182mm	1300mm		25 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
203mm-305mm	8 bar-30 bar	@ 10 bar	@18 bar	@ 24 bar
203mm-305mm	8 bar-30 bar	10	24	33

Dados Técnicos dos Martelos DTH GSE-W30

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas	Frequência a 18 bar
19kgs	80mm	725mm	33 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
90mm-110mm	6 bar-20 bar	@ 8 bar	@18 bar
90mm-110mm	6 bar-20 bar	3.8	8

Dados Técnicos dos Martelos DTH GSE-W40

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas	Frequência a 18 bar
31kgs	99mm	730 mm	33 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
110mm-130mm	6 bar-20 bar	@ 8 bar	@18 bar
110mm-130mm	6 bar-20 bar	4.5	9

Dados Técnicos dos Martelos DTH GSE-W50

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas	Frequência a 18 bar
54kgs	126mm	808mm	33 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
138mm-152mm	6 bar-20 bar	@ 8 bar	@18 bar
138mm-152mm	6 bar-20 bar	6.5	12.5

Dados Técnicos dos Martelos DTH GSE-W60

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas	Frequência a 18 bar
84kgs	144mm	936mm	30 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
154mm-178mm	6 bar-20 bar	@ 8 bar	@18 bar
154mm-178mm	6 bar-20 bar	6.5	15

Dados Técnicos dos Martelos DTH GSE-W80

Peso líquido	Diâmetro externo	Comprimento do martelo DTH sem brocas	Frequência a 18 bar
165kgs	182mm	1112 mm	25 HZ
Tamanho do furo de registro	Pressão de trabalho	Consumo de ar: M3 (CBM)/min
203mm-305mm	6 bar-20 bar	@ 8 bar	@18 bar
203mm-305mm	6 bar-20 bar	10	26

Indústrias que atendemos

Nossos equipamentos de perfuração de rochas podem ser aplicados em várias indústrias, fazendo tarefas de perfuração e britagem de rochas para escavação, jateamento, e outros.
Oferecemos principalmente 4 séries de ferramentas de perfuração de rocha: perfuratrizes de martelo de superfícies (top hammer), perfuratrizes de martelo de fundo (DTH), brocas de arraste e ferramentas de ancoragem auto-perfuração.

Escavação de Túneis

Perfuração de Poços de Água, Geotermia

Pedreira / Agregado

Mineração

Construção
