Hastes DTH

Solicite uma cotação

Sobre nós: http://sinodrills.com.br

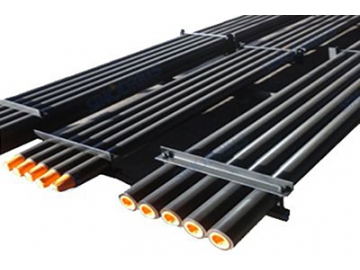

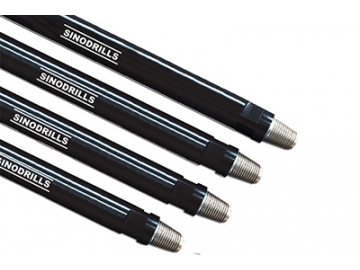

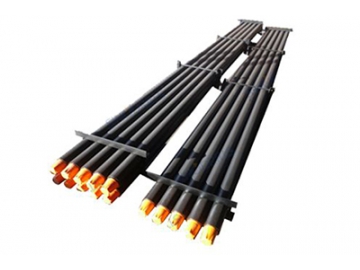

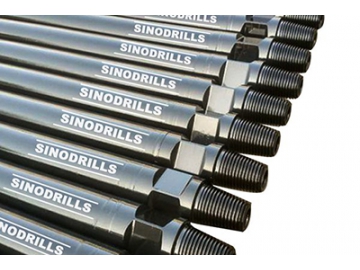

As hastes de perfuração DTH transmitem ar comprimido, de modo a alimentar os martelos para realizar trabalhos de perfuração.

Características

Tamanhos completos para opção, adequados para diferentes tipos de sistema de perfuração DTH;
As hastes são feitas de aço trefilado a frio com alta precisão de fabricação;

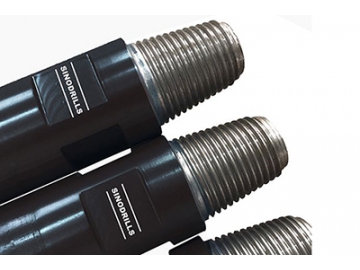

Junta roscada firmemente ligada à haste por solda por fricção;
O processo de nitruração garante à junta roscada boa dureza, boa qualidade de desgaste e, portanto, longa vida útil.

Aplicações

Mineração, pedreiras, perfuração de poços de água, perfuração de poços geotérmicos, estacas de fundação, etc.

Parâmeteros

Hastes GES

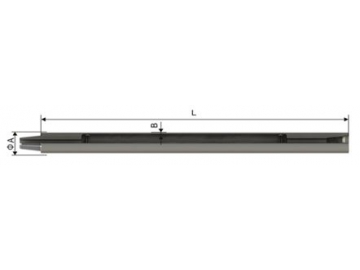

Hastes DTH Padrão

mm	mm	mm	mm	Conexão das juntas

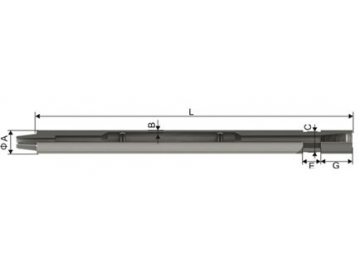

Diâmetro A	Parede B	Comprimento L	Chave inglesa C/G	Pin-Box
76	5.5	1000/1500/2000 3000	57/65	2 3/8” REG
76	6.5	1000/1500/3000 4000/5000/6000	65	2 3/8” REG
89	5.5	1000/1500/2000 3000	65	2 3/8” REG, 2 3/8” IF
89	6.5	1000/1500/2000 3000/4500/6000	65	2 3/8” REG, 2 3/8” IF
102	6.5	1500/2000/3000 4000/5000/6000	75/83	2 7/8” REG
102	8.5	1500/2000/3000 4000/5000/6000	75/83	2 7/8” REG
114	6.5	1000/1500/2000 3000/4500/6000	89/95	3 1/2” REG, 2 7/8” IF, 3 1/2” IF
114	8.5	1500/2000/3000 4000/5000/6000	89/95	3 1/2” REG, 2 7/8” IF, 3 1/2” IF
127	10	3000/4000/5000 6000/8100/9140	89	3 1/2” REG, 4 1/2” REG,
127	19	3000/4000/5000 6000/8100/9140	89	3 1/2” REG, 4 1/2” REG,
140	11	3000/4000/5000 6000/8100/9140 10670	114	4 1/2” REG,
140	19	3000/4000/5000 6000/8100/9140 10670	114	4 1/2” REG,

Hastes GSE

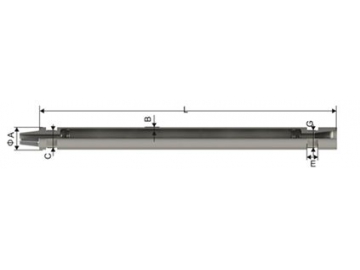

Estilo Carrossel Schramm

mm	mm	mm	mm	mm	mm	Conexão

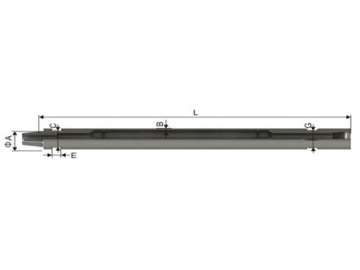

Diâmetro A	Parede B	Comprimento L	Comprimento C	Comprimento E	Comprimento G	Linha
89	9.35	6096	82	70	70	2 3/8”IF
89	8.56	6096	98	57	89	3 1/2” REG
89	8.56	7620	98	57	89	2 7/8”IF
89	8.56	7620	98	57	89	3 1/2” REG
89	8.56	7620	98	57	89	2 7/8”IF

Hastes GSE

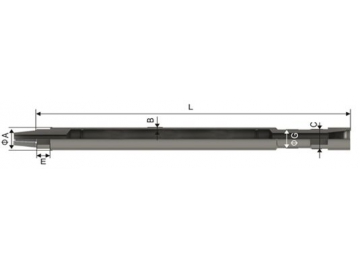

Atlas copco-Ingersill Rand T4 IRT4

(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	Conexão

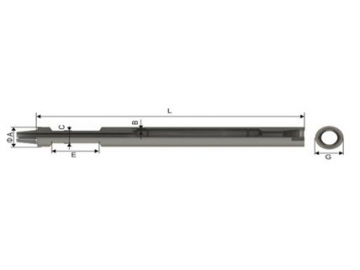

Diâmetro A	Parede B	Comprimento L	Comprimento E	Comprimento G	Comprimento Hex M	Linha
102	8.38	6350	89	89	95	2 7/8” REG
102	8.38	7620	89	89	95	2 7/8” REG
114	8.56	6350	89	102	86	3 1/2” REG
114	8.56	6350	89	102	86	2 7/8” IF
114	8.56	7620	89	102	86	3 1/2” REG
114	8.56	7620	89	102	86	2 7/8” IF
114	12.70	7620	89	102	86	3 1/2” REG
114	19.05	6350	89	102	86	3 1/2” REG
114	19.05	7620	89	102	86	3 1/2” REG
127	9.19	6350	89	102	89	3 1/2” REG
127	9.19	7620	89	102	89	3 1/2” REG
127	12.70	6350	89	102	89	3 1/2” REG
127	19.05	7620	89	102	89	3 1/2” REG
127	12.70	6350	89	102	89	3 1/2” REG
127	12.70	7620	89	102	89	3 1/2” REG
140	12.70	6350	89	127	86	3 1/2”Beco
140	12.70	7620	89	127	86	3 1/2”Beco
140	12.70	6350	89	127	86	4FH
140	12.70	7620	89	127	86	4FH
140	19.05	6350	89	127	86	3 1/2”Beco
140	19.05	7620	89	127	86	3 1/2”Beco
140	19.05	6350	89	127	86	4FH
140	19.05	7620	89	127	86	4FH

Hastes GSE

Estilo Schramm T64

mm	mm	mm	mm	mm	mm	Conexão
Diâmetro A	Parede B	Comprimento L	Comprimento C	Comprimento E	Comprimento G	Linha
114	8.5	6000	98	51	95	3 1/2” REG
114	8.5	6000	45	51	57	3 1/2” REG

Hastes GSE

Hastes CP650

mm	mm	mm	mm	mm	mm	Conexão
Diâmetro A	Parede B	Comprimento L	Comprimento C	Comprimento E	Comprimento G	Linha
114	8.56	6096	95	38	152	3 1/2” REG
114	8.56	6096	95	38	152	3 1/2” REG

Hastes GSE

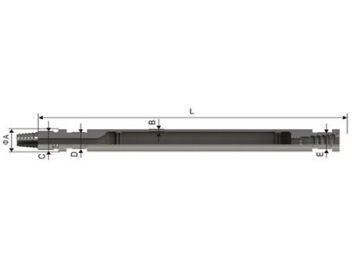

Hastes CM (CM760/780)

mm	mm	mm	mm	mm	mm	Conexão

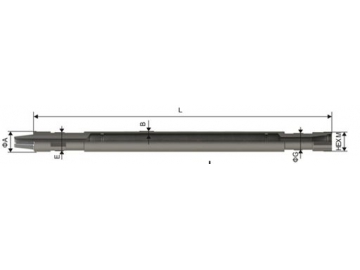

Diâmetro A	Parede B	Comprimento L	Comprimento C	Comprimento D	Comprimento E	Linha
102	8.5	4400	86	76	76	2 1/2”Z, 3 1/2” REG
102	8.5	5000	86	76	76	2 1/2”Z, 3 1/2” REG

Hastes GSE

Atlas Copco Roc F6/L6/L8

(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	Conexão
Diâmetro A	Parede B	Comprimento L	Comprimento C	Comprimento E	Comprimento G	Linha
76	6.3	4000	——	——	——	2 3/8” REG
76	6.3	5000	——	——	——	2 3/8” REG
89	6.3	4000	——	——	——	2 3/8” REG
89	6.3	5000	——	——	——	2 3/8” REG
89	6.3	6000	——	——	——	2 3/8” REG
89	8.8	6000	——	——	——	2 3/8” REG
102	6.3	4000	——	——	——	2 7/8” REG
102	6.3	5000	——	——	——	2 7/8” REG
102	6.3	6000	——	——	——	2 7/8” REG
114	6.3	6000	——	——	——	3 1/2” REG
114	8.8	6000	——	——	——	3 1/2” REG
114	8.8	6000	——	——	——	4 1/2” REG

Hastes GSE

Hastes para Sandvik/Drilltech D25/D40K

(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	Conexão
Diâmetro A	Parede B	Comprimento L	Comprimento C	Comprimento E	Comprimento G	Linha
89	8.00	6096	70	317.5	83	2 3/8”IF
114	8.56	6096	76	317.5	102	3 1/2”REG
114	8.56	6096	76	317.5	102	2 7/8”IF
114	8.56	7620	76	317.5	102	3 1/2”REG
114	8.56	7620	76	317.5	102	2 7/8”IF
114	8.56	9144	76	317.5	102	3 1/2”REG
114	12.7	7620	76	317.5	102	3 1/2”REG
114	12.7	9144	76	317.5	102	3 1/2”REG
114	19.05	7620	76	317.5	102	3 1/2”REG
127	12.7	7620	76	317.5	102	3 1/2”REG
127	12.7	9144	76	317.5	102	3 1/2”REG
127	19.05	9144	76	317.5	102	3 1/2”REG
127	19.05	7625	76	317.5	117	3 1/2”Beco
140	19.05	7625	76	317.5	117	3 1/2”Beco
140	19.05	9144	76	317.5	117	3 1/2”Beco
