Brocas DTH

Solicite uma cotação

Sobre nós: http://sinodrills.com.br

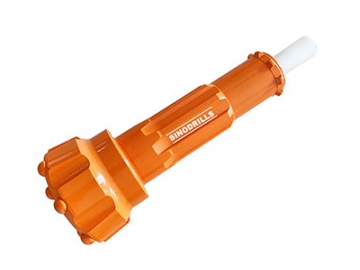

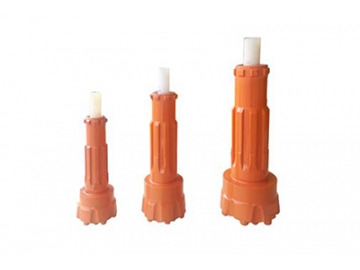

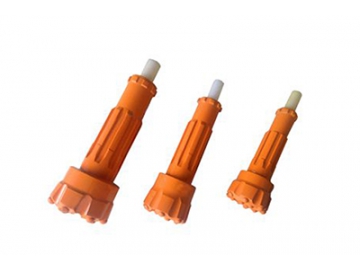

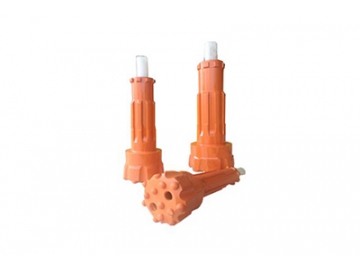

Acionadas pelo martelo DTH, as brocas de perfuração DTH esmagam e perfuram rochas por impacto.

Características

Dentes de Liga Premium YK05 ou Elemento T6;
Aço de liga de primeira qualidade para saias;
As saias são processadas por nitretação, apresentando melhor qualidade de uso;
Tamanhos e especificações completos, compatíveis com a maioria dos martelos DTH das variadas marcas.

Aplicações

Mineração, pedreiras, perfuração de poços de água, perfuração de poços geotérmicos, estacas de fundação, etc.

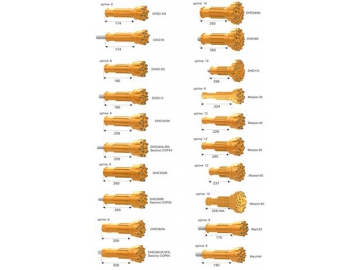

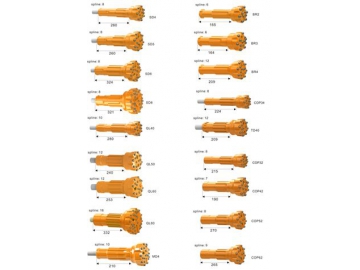

Identificação de Brocas DTH

Design e Seleção de Brocas DTH

Frente plana: Dentes esféricos

Aplicações: Para perfuração em rochas duras e abrasivas

Frente plana: Dentes esféricos, dentes balísticos

Aplicações: Para perfuração em rochas de dureza média a dura e moderadamente abrasivas.

Frente convexa: Balística

Aplicações: Para perfuração com altas taxas de penetração em rochas não abrasivas.

Frente côncava: Balística

Aplicações: Para perfuração em furos de média dureza, controle de desvio máximo do furo.

Seleção da Forma dos Dentes

Dente Hemisférico: Dentes universais para toda a formação rochosa, mais adequados para a formação de rochas mais duras e muito abrasivas.

Dente Parabólico (semi-balístico): Excelente taxa de penetração, mas apenas adequada para a formação de rochas de dureza média e não muito abrasiva.

Dente Balístico: Semelhante aos dentes parabólicos, utilizados para a formação de rochas macias a médias duras e não tão abrasivas, excelente em taxa de penetração.

Brocas de Dentes DTH

Brocas de Dentes para Martelos DTH de 2 polegadas
Estilo da Haste	Diâmetro em mm	Face plana	Face convexa	Face côncava	Peso aproximado	Número da peça
BR 2	70	√	√		2.5kgs	BR2-70
	76	√	√		2.6kgs	BR2-76
	80	√	√		2.7 kgs	BR2-80
	90	√	√		3.5 kgs	BR2-90

Brocas de Dentes para Martelos DTH de 3 polegadas
Estilo da Haste	Diâmetro em mm	Face plana	Face convexa	Face côncava	Peso aproximado	Número da peça
	85	√	√		3.0 kgs	BR3-85
	90	√	√		3.4 kgs	BR3-90
BR 3	95	√	√		3.8 kgs	BR3-95
	100	√	√	√	4.5 kgs	BR3-100
	105	√	√	√	5.2 kgs	BR3-105
	85	√	√		3.6kgs	Mach33-85
	90	√	√		3.7 kgs	Mach33-90
Mach 303	95	√	√		4.0 kgs	Mach33-95
	100	√	√	√	4.5 kgs	Mach33-100
	105	√	√	√	5.5 kgs	Mach33-105
	85	√	√		5.0 kgs	DHD3.5-85
	90	√	√		5.8 kgs	DHD3.5-90
DHD3.5	95	√	√		5.9 kgs	DHD3.5-95
	100	√	√	√	6.1 kgs	DHD3.5-100
	105	√	√	√	6.3 kgs	DHD3.5-105
	85	√	√		4.5 kgs	COP32-85
	90	√	√		4.6 kgs	COP32-90
COP 32	95	√	√		4.7 kgs	COP32-95
	100	√	√	√	4.8 kgs	COP32-100
	105			√	4.9 kgs	COP32-105
	85	√	√		5.0 kgs	COP34-85
	90	√	√		5.7kgs	COP34-90
COP 34	95	√	√		5.8 kgs	COP34-95
	100	√	√	√	6.0 kgs	COP34-100
	105	√	√	√	6.2 kgs	COP34-105
	85	√	√		4.6 kgs	Mission30-85
	90	√	√		4.7 kgs	Mission30-90
Mission 30	95	√	√		4.9 kgs	Mission30-95
	100	√	√	√	5.3 kgs	Mission30-100
	105	√	√	√	5.4 kgs	Mission30-105

Brocas de Dentes para Martelos DTH de 5 polegadas
Estilo da Haste	Diâmetro em mm	Face plana	Face convexa	Face côncava	Peso aproximado	Número da peça
	135	√	√	√	16.2 kgs	DHD350-135
	140	√	√	√	16.5 kgs	DHD350-140
DHD350R	146	√	√	√	17.0 kgs	DHD350-146
	152	√	√	√	17.8 kgs	DHD350-152
	165	√	√	√	18.5 kgs	DHD350-165
	135	√	√	√	16.0 kgs	MACH50-135
	140	√	√	√	16.5 kgs	MACH50-140
MACH50	146	√	√	√	17.8 kgs	MACH50-146
	152	√	√	√	18.0 kgs	MACH50-152
	165	√	√	√	18.5 kgs	MACH50-165
	135	√	√	√	16.2 kgs	QL50-135
	140	√	√	√	16.6 kgs	QL50-140
QL 50	146	√	√	√	17.1 kgs	QL50-146
	152	√	√	√	17.8 kgs	QL50-152
	165	√	√	√	18.0 kgs	QL50-165
	135	√	√	√	14.0 kgs	Mission50-135
	140	√	√	√	15.0 kgs	Mission50-140
Mission 50	146	√	√	√	16.0 kgs	Mission50-146
	152	√	√	√	17.1 kgs	Mission50-152
	165	√	√	√	18.0 kgs	Mission50-165
	135	√	√	√	14.5 kgs	SD5-135
	140	√	√	√	15.5 kgs	SD5-140
SD 5	146	√	√	√	16.5 kgs	SD5-146
	152	√	√	√	18.0 kgs	SD5-152
	165	√	√	√	19.0 kgs	SD5-165

Brocas de Dentes para Martelos DTH de 6 polegadas
Estilo da Haste	Diâmetro em mm	Face plana	Face convexa	Face côncava	Peso aproximado	Número da peça
DHD360	152	√	√	√	23.3kgs	DHD360-152
	165	√	√	√	25.2 kgs	DHD360-165
	171	√	√	√	25.8 kgs	DHD360-171
	190	√	√	√	28.5 kgs	DHD360-190
	203	√	√	√	29.5 kgs	DHD360-203
	152	√	√	√	22.3 kgs	QL60-152
	165	√	√	√	24.4kgs	QL60-165
QL 60	171	√	√	√	24.8 kgs	QL60-171
	190	√	√	√	29.0 kgs	QL60-190
	203	√	√	√	33.0 kgs	QL60-203
	152	√	√	√	21.8 kgs	Mission60-152
	165	√	√	√	23.5 kgs	Mission60-165
Mission 60	171	√	√	√	25.0 kgs	Mission60-171
	190	√	√	√	27.0 kgs	Mission60-190
	203	√	√	√	29.1 kgs	Mission60-203
	152	√	√	√	27.0 kgs	SD6-152
	165	√	√	√	28.0 kgs	SD6-165
SD 6	171	√	√	√	31.0 kgs	SD6-171
	190	√	√	√	33.0 kgs	SD6-190
	203	√	√	√	35.0 kgs	SD6-203

Brocas de Dentes para Martelos DTH de 8 polegadas
Estilo da Haste	Diâmetro em mm	Face plana	Face convexa	Face côncava	Peso aproximado	Número da peça
	203	√		√	48.1 kgs	DHD380-203
	216	√		√	52.0 kgs	DHD380-216
DHD380	241	√		√	58.7kgs	DHD380-241
	254	√		√	60.4 kgs	DHD380-254
	292	√		√	80.1 kgs	DHD380-292
	305	√		√	83.5kgs	DHD380-305
	203	√		√	48.5 kgs	QL80-203
	216	√		√	50.1 kgs	QL80-216
QL 80	241	√		√	60.1 kgs	QL80-241
	254	√		√	62.5 kgs	QL80-254
	292	√		√	85.0 kgs	QL80-292
	305	√		√	83.9 kgs	QL80-305
	203	√		√	41.0 kgs	Mission80-203
	216	√		√	42.0 kgs	Mission80-216
Mission 80	241	√		√	56.0 kgs	Mission80-241
	254	√		√	57.0 kgs	Mission80-254
	292	√		√	71.5 kgs	Mission80-292
	305	√		√	77.0 kgs	Mission80-305
	203	√		√	42.0 kgs	SD8-203
	216	√		√	54.0 kgs	SD8-216
SD 8	241	√		√	63.0 kgs	SD8-241
	254	√		√	67.0 kgs	SD8-254
	292	√		√	85.0 kgs	SD8-292
	305	√		√	94.0 kgs	SD8-305

Nota:

1. Os diâmetros acima são apenas nossas configurações padrão, outros diâmetros também estão disponíveis mediante solicitação.
2. O peso da unidade para cada tamanho é apenas para referência.
3. O desenho da face, a forma dos botões, a configuração dos botões e o número de furos de descarga devem ser confirmados ao confirmar o pedido.
4. Por favor, seja cauteloso ao encomendar botões de maior diâmetro, pois eles podem estar sobredimensionados.

Indústrias que atendemos

Nossos equipamentos de perfuração de rochas podem ser aplicados em várias indústrias, fazendo tarefas de perfuração e britagem de rochas para escavação, jateamento, e outros.
Oferecemos principalmente 4 séries de ferramentas de perfuração de rocha: perfuratrizes de martelo de superfícies (top hammer), perfuratrizes de martelo de fundo (DTH), brocas de arraste e ferramentas de ancoragem auto-perfuração.
