Separador magnético permanente

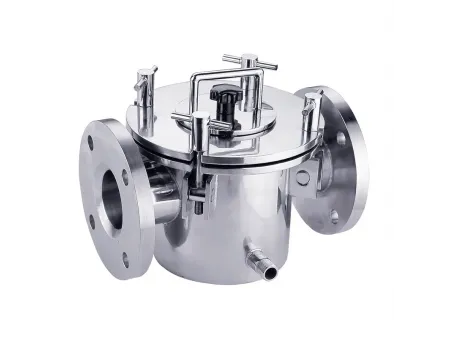

Separador magnético de líquidos para remoção de contaminantes ferrosos de líquidos de todas as viscosidades

Opções de coletor de líquido magnético: tipo padrão, tipo de limpeza fácil, tipo de isolamento, tipo de acoplamento rápido
Temperatura operacional: ≤350℃
Desempenho magnético: 8000-12000GS
Padrão de soldagem: Grau geral/alimentar
Material: 304/316L
Conexão: DN100-DN300

Nos setores em que até mesmo os menores contaminantes podem afetar a qualidade do produto, a remoção eficaz de impurezas ferrosas é essencial. O coletor magnético de líquidos proporciona uma filtragem de alta precisão, garantindo que as partículas de ferro e os contaminantes magnéticos sejam removidos com eficiência de líquidos e semilíquidos. Esse sistema de separação magnética ajuda a proteger os equipamentos a jusante contra danos causados por partículas ferrosas, o que pode levar a um tempo de inatividade dispendioso e a defeitos no produto. Amplamente utilizado nos setores de baterias de lítio, produtos químicos, processamento de alimentos e farmacêutico, ele oferece desempenho confiável para empresas como GEM, Ganfeng Lithium e Huayou Cobalt, garantindo operações tranquilas e eficientes.

Utilização

Setor de baterias de lítio:
Precursores ternários, carbonato de lítio, hidróxido de lítio, fosfato de ferro-lítio, fosfato de ferro.
Indústria alimentícia:
Xarope de chocolate, geléias, xaropes.

Especificações técnicas

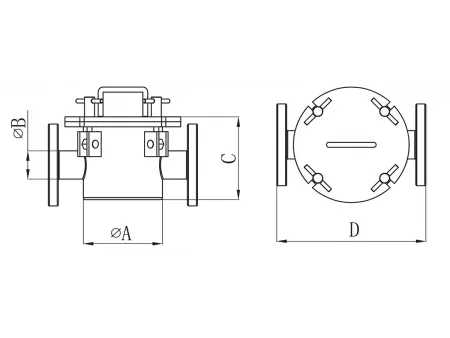

Modelo	Dimensões (mm)				Número de barras magnéticas	Peso (kg)
Modelo	ØA	ØB	C	D	Número de barras magnéticas	Peso (kg)
SWFL150/25	159	32	167	300	5	12
SWFL150/32	159	38	167	300	5	17
SWFL150/40	159	45	167	300	5	18
SWFL150/50	159	57	167	300	5	21
SWFL150/65	159	76	167	300	5	23
SWFL200/50	200	57	206	350	7	27
SWFL200/65	200	76	206	350	7	29
SWFL200/80	200	89	206	350	7	30
SWFL200/100	200	108	228	350	7	33
SWFL250/80	250	89	250	400	9	40
SWFL250/100	250	108	250	400	9	42
SWFL250/125	250	138	250	400	9	44
SWFL250/150	250	159	300	400	9	50
SWFL300/125	300	138	300	450	9	58
SWFL300/150	300	159	300	450	9	62
SWFL300/200	300	219	346	500	9	72

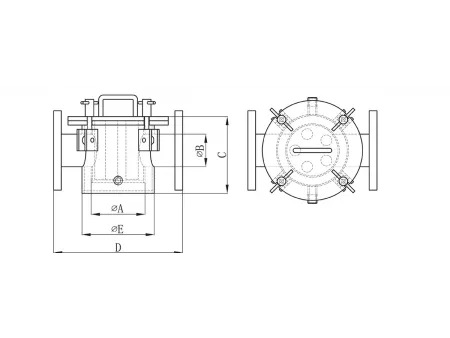

Modelo	Dimensões (mm)					Número de barras magnéticas	Peso (kg)
Modelo	ØA	ØE	ØB	C	D	Número de barras magnéticas	Peso (kg)
SWFLD125/25	125	168	32	185	300	5	21
SWFLD125/32	125	168	38	185	300	5	22
SWFLD125/40	125	168	45	185	300	5	23
SWFLD125/50	125	168	57	185	300	5	24
SWFLD125/65	125	168	76	185	300	5	25
SWFLD160/50	160	219	57	220	360	7	32.5
SWFLD160/65	160	219	76	220	360	7	34
SWFLD160/80	160	219	89	220	360	7	36
SWFLD160/100	160	219	108	220	360	7	37.5

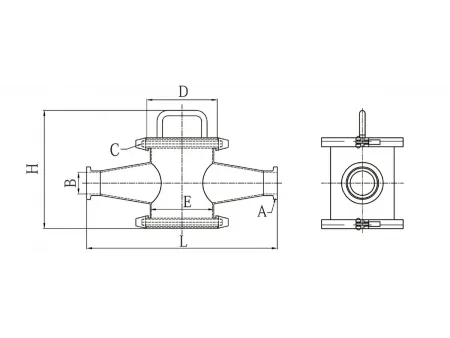

Modelo	Dimensões (mm)							Número de barras magnéticas
Modelo	A	B	C	D	E	L	H	Número de barras magnéticas
SW-S15-25	1.5S	35.7	4.5S	130	114	330	240	5
SW-S20-25	2S	47.8	4.5S	130	114	330	240	5
SW-S25-25	2.5S	59.5	5.5S	155	140	420	260	7
SW-S30-25	3S	72.3	5.5S	155	140	420	260	7
SW-S35-25	3.5S	85.1	5.5S	155	140	420	260	7

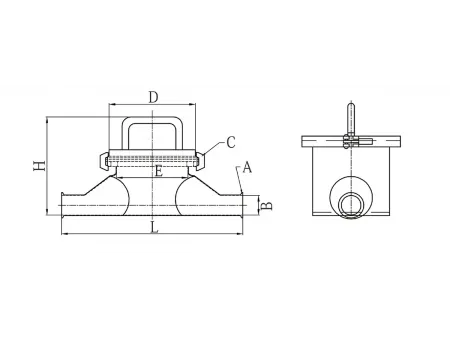

Modelo	Dimensões (mm)							Número de barras magnéticas
Modelo	A	B	C	D	E	L	H	Número de barras magnéticas
SW-OS15-25	1.5S	35.7	4.5S	130	114.3	330	180	5
SW-OS20-25	2S	47.8	4.5S	130	114.3	330	180	5
SW-OS25-25	2.5S	59.5	5.5S	155	139.8	420	205	7
SW-OS30-25	3S	72.3	5.5S	155	139.8	420	205	7
SW-OS35-25	3.5S	85.1	5.5S	155	139.8	420	205	7

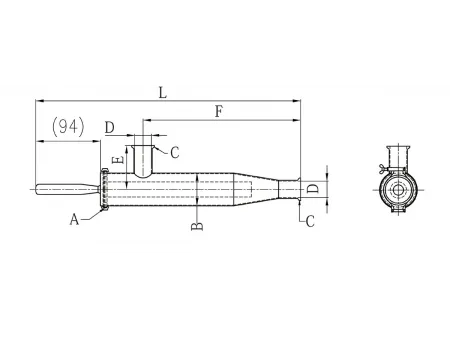

Modelo	Dimensões (mm)
Modelo	A	ØB	C	ØD	E	F	L
SW-E10	2S	47.8	1S	23	60	226	350
SW-E10-1	2S	47.8	1S	23	55	226	340
SW-E15	2S	47.8	1.5S	35.7	60	226	350
SW-E20	2.5S	59.5	2S	47.8	110	226	450

Modelo	Dimensões (mm)
Modelo	A	ØB	C	ØD	E	F	L
SW-E10	2S	47.8	1S	23	55	200	(359)
SW-E15	2S	47.8	1.5S	35.7	70	200	(359)
SW-E20	2.5S	59.5	2S	47.8	82	250	(416)

Características

Uma variedade de coletores magnéticos de líquidos foi desenvolvida para atender a diferentes condições operacionais, oferecendo soluções versáteis para diversas aplicações.
A força magnética é ajustável: a versão padrão (estilo N) atinge até 12.000 GS, enquanto a versão fácil de limpar (estilo E) fornece 8.000 GS.
A temperatura de trabalho padrão é ≤80°C, mas o sistema de separação magnética pode ser personalizado para operar em temperaturas de até 350°C para atender a requisitos específicos.

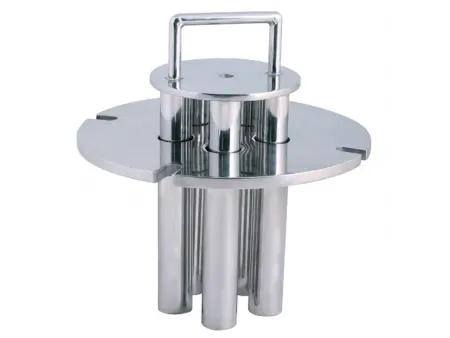

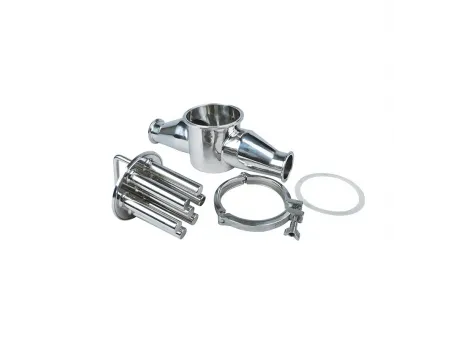

Os componentes magnéticos são projetados para facilitar a instalação, a remoção e a limpeza, com opções como flanges, braçadeiras, placas de parafuso ou fixadores de liberação rápida para maior conveniência.
Os materiais disponíveis para o separador incluem aço inoxidável 304 ou 316L, garantindo durabilidade duradoura e resistência à corrosão.
O projeto do coletor de líquido magnético otimiza a eficiência da remoção de ferro e, ao mesmo tempo, garante que o fluxo de material permaneça ininterrupto, assegurando um processamento suave.
Os requisitos de pressão ou outras necessidades especializadas podem ser personalizados para atender às demandas específicas do cliente.
