Dispositivo de pressurização e desgaseificação para sistema de circulação de água de ar condicionado central e sistema de água de caldeira

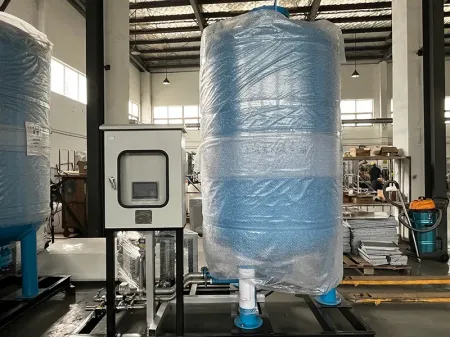

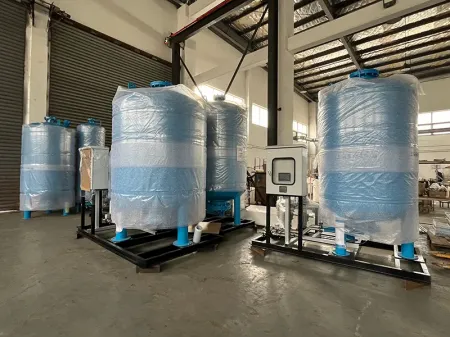

Nosso dispositivo de reabastecimento de água com desgaseificação automática e pressão constante foi projetado para otimizar o desempenho dos sistemas de aquecimento e resfriamento, mantendo a pressão estável e garantindo um suprimento de água consistente. Esse dispositivo reabastece automaticamente a água, gerencia a expansão e remove gases livres e dissolvidos. A configuração inclui um sistema de controle, tanque de expansão, bomba de água e tanque de desgaseificação. Dependendo de suas necessidades específicas, você pode escolher entre o modelo atmosférico (CY), para aplicações mais simples, ou o modelo pressurizado (DY), para ambientes mais exigentes.

Modelo atmosférico (CY)

Normalmente utilizado em sistemas abertos de água de resfriamento para garantir o fornecimento e a pressão consistentes da água.

Modelo pressurizado (DY)

Ideal para sistemas fechados e aplicações de água quente, como sistemas de água de caldeira, de glicol e de água para resfriamento, que visa manter a pressão e remover gases dissolvidos.

Utilização

Ideal para sistemas centralizados de aquecimento e ar condicionado central em fábricas, edifícios comerciais, estações de aeroportos e grandes complexos urbanos. Esses sistemas garantem uma operação eficiente e um desempenho confiável em ambientes variados, entre eles ambientes adversos.

  • Pressão do sistema: 0.1-2.5Mpa
  • Pressão da água: ≥0.1Mpa
  • Temperatura do ambiente: 5℃~ 40℃
  • Fonte de alimentação: 380V/50Hz
  • Local da instalação: Interno
Especificações técnicas do modelo atmosférico
Modelo Taxa de vazão da bomba de água (m³/h) Volume efetivo do tanque de água (L) Dimensões (C×L×A) (mm) Conexão de entrada de água Conexão de abastecimento de água Conexão de descarga de água Peso (kg) Área de piso necessária(m²)
ECH-CY-1-320 0.5-1.5 320 1550×850×1350 DN32/rosqueado DN50/flangeado DN25/ rosqueado 450 7500-23000
ECH-CY-2-320 1.5-2.5 480 23000-38000
ECH-CY-3-320 2.5-3.5 520 38000-53000
ECH-CY-4-500 3.5-4.5 500 1650×850×1580 560 53000-68000
ECH-CY-5-500 4.5-5.5 580 68000-83000
ECH-CY-6-500 5.5-6.5 600 83000-98000
ECH-CY-7-750 6.5-7.5 750 1650×850×2250 640 98000-113000
ECH-CY-8-750 7.5-8.5 670 11300-129000
ECH-CY-9-1000 8.5-9.5 1000 1950×1100×2250 700 12900-142000

Nomenclatura: Exemplo: ECH-CY-1-320, em que CY indica um tanque de diafragma atmosférico, 1 indica a faixa de vazão da bomba de água e 320 representa o volume efetivo do tanque de diafragma em litros

Especificações técnicas do modelo pressurizado
Modelo Taxa de vazão da bomba de água (m³/h) Volume efetivo do tanque de água (L) Dimensões (C×L×A) (mm) Conexão de entrada de água Conexão de abastecimento de água Conexão de descarga de água Peso (kg) Área de piso necessária (m²)
ECH-DY-L-1-40 0.5-1.5 40 1350×800×1200 DN50/flangeado DN50/flangeado DN25/rosqueado 300 7500-23000
ECH-DY-L-2-40 1.5-2.5 320 23000-38000
ECH-DY-L-3-40 2.5-3.5 350 38000-53000
ECH-DY-L-4-40 3.5-4.5 380 5300-68000
ECH-DY-L-5-150 4.5-5.5 150 1550×950×1800 500 6800-83000
ECH-DY-L-6-150 5.5-6.5 560 8300 9800c
ECH-DY-L-7-150 6.5-7.5 600 98000-113000
ECH-DY-L-8-150 7.5-8.5 650 11300-129000
ECH-DY-L-9-150 8.5-9.5 DN65/flangeado 700 12900-14200
ECH-DY-R-1-300 0.5-1.5 300 1750×1050×2250 DN50/flangeado 525 5000-15700
ECH-DY-R-2-300 1.5-2.5 550 15700-26000
ECH-DY-R-3-450 2.5-3.5 450 1950×1100×2350 640 26000-36000
ECH-DY-R-4-450 3.5-4.5 670 26000-46500
ECH-DY-R-5-800 4.5-5.5 800 2150×1300×2700 810 46500-56800
ECH-DY-R-6-800 5.5-6.5 850 56800-67000
ECH-DY-R-7-800 6.5-7.5 890 67000-77300
ECH-DY-R-8-1200 7.5-8.5 1200 2350×1500×3200 1050 77300-88300
ECH-DY-R-9-1200 8.5-9.5 DN65/flangeado 1150 88300-96800

Nomenclatura: Exemplo: ECH-DY-L-1-320, em que DY indica um tanque de diafragma pressurizado, L indica um sistema fechado de água gelada, R significa um sistema de água quente, 1 representa a faixa de fluxo da bomba de água e 320 refere-se ao volume efetivo do tanque de diafragma em litros

Características
  • Atinge uma precisão de pressão excepcional de até ±0,01Mpa (±0,01bar), que é dez vezes mais precisa do que os métodos tradicionais de tanque de pressão
  • Requer pressão mínima de recarga, permitindo a conexão direta com água da torneira ou outras fontes de água de alto nível
  • Opções flexíveis de instalação, com a unidade e o tanque separáveis e conectados por meio de tubos corrugados de aço inoxidável para atender às necessidades específicas do local
  • Garante uma operação suave e estável com uma bomba de pressão que opera sem vibração. Inclui uma bomba de reserva, permitindo a reserva mútua e aumento da confiabilidade do sistema
  • Completamente isolado da atmosfera, evitando bolsas de ar em qualquer ponto do sistema e garantindo que o sistema de água do ar condicionado permaneça livre de contaminação atmosférica
