Abrandador de água automático
Abrandando a qualidade da água por meio da remoção de íons de incrustação, como cálcio e magnésio

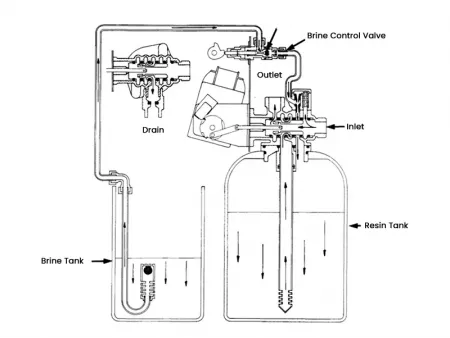

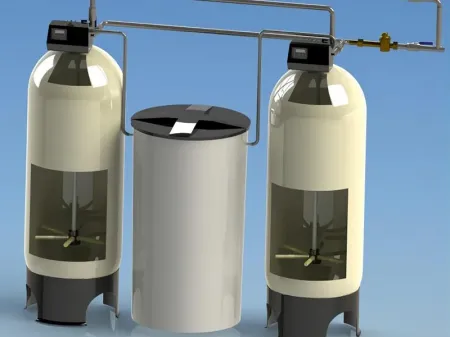

Nosso abrandador de água automático foi projetado para remover íons formadores de incrustações, como cálcio e magnésio, garantindo um fornecimento consistente de água abrandada. Ele está disponível em modelos de fornecimento contínuo (série RS) ou intermitente (série R) para atender a diferentes necessidades operacionais. O dispositivo apresenta um controlador de fluxo que inicia automaticamente o processo de regeneração, que pode ser personalizado de acordo com requisitos específicos. Ele é equipado com componentes que incluem um controlador, um tanque de salmoura e um tanque de resina. O uso de válvulas de latão sem chumbo garante a conformidade com os padrões de segurança alimentar, enquanto os pistões revestidos de Teflon reduzem o atrito e aumentam a vida útil do sistema. Esse abrandador de água não apenas melhora a qualidade da água, mas também aumenta a eficiência e a durabilidade da sua infraestrutura de tratamento de água.
Ideal para abrandar a água em água de alimentação de caldeiras, sistemas de aquecimento, unidades de resfriamento e vários processos industriais. Também é usado para reduzir a dureza da água em aplicações comerciais ou industriais e como pré-tratamento para sistemas de osmose reversa.
Dureza da água bruta | ≤5mEq/L |
Dureza da água mole | ≤0.03mmol/L |
Pressão da água | 0.25Mpa-0.4Mpa |
Fonte de alimentação | 220V, 50HZ |
Método de controle | Regeneração automática com controle de quantidade |
Válvula de controle | Marca: FLECK (1 unidade) |
Modelo: 9100 | |
Recipiente de troca iônica | Vasos de fibra de vidro FRP (2 peças) |
Tamanho: ⌀350×H1650mm | |
Resina de troca iônica | Marca: Purolite (200L) |
Modelo: C100E | |
Tanque de salmoura | Material: PE Volume: 200L (1 peça) |
Modelo | Taxa de fluxo (T/H) | Modo de trabalho | Tamanho do recipiente (⌀ ×A) (mm) | Quantidade de recipientes | Volume do tanque de salmoura (L) | Quantidade do tanque de salmoura (peças) | Volume de resina (L) | Modelo da válvula de controle | Modo de operação | Dimensões (C×L×A) (mm) |
1 | Inermitente | 250×1400 | 1 | 100 | 1 | 50 | 5600SM | Válvula única, recipiente único, tipo de vazão | 650×400×1700 | |
2 | 300×1400 | 100 | 75 | 5600SM | 750×450×1700 | |||||
3 | 350×1650 | 200 | 100 | 5600SM | 950×600×2000 | |||||
4 | 400×1650 | 200 | 150 | 5600SM | 1000×600×2000 | |||||
6 | 500×1750 | 300 | 200 | 2850SM | 1150×650×2200 | |||||
8 | 600×1900 | 500 | 300 | 2850SM | 1400×800×2400 | |||||
10 | 750×1900 | 800 | 550 | 2850SM | 1900×1100×240 | |||||
15 | 900×1900 | 1000 | 700 | 2900SM | 2100×1100×2400 | |||||
20 | 1000×1900 | 1000 | 850 | 2900SM | 2200×1200×2400 | |||||

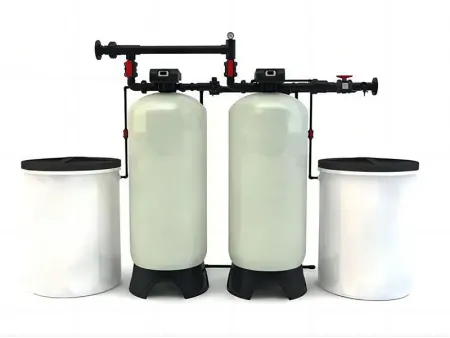

1 | Contínuo | 250×1400 | 2 | 100 | 100 | 9100SM | Válvula única, vaso duplo, tipo de taxa de fluxo (um em operação e um em espera) | 1100×500×1700 | ||
2 | 300×1400 | 200 | 150 | 9100SM | 1200×500×1700 | |||||
3 | 350×1650 | 200 | 200 | 9100SM | 1400×650×2000 | |||||
4 | 400×1650 | 200 | 300 | 9100SM | 1500×650×2000 | |||||
6 | 500×1750 | 300 | 400 | 9500SM | 1800×800×2300 | |||||
8 | 600×1900 | 500 | 600 | 9500SM | 2000×800×2400 | |||||
10T×2 | 750×1900 | 800 | 2 | 1100 | 2850#6 | Válvula dupla, recipiente duplo, tipo de taxa de fluxo (operação simultânea) | 2200×2000×2400 | |||
15T×2 | 900×1900 | 1000 | 1300 | 2900#6 | 2200×2100×2600 | |||||
20T×2 | 1000×190 | 1000 | 1800 | 2900#6 | 2400×2400×2600 | |||||
30T×2 | 1200×2300 | 2000 | 2250 | 3900#6 | 3000×2800×3000 | |||||
50T×2 | 1500×2400 | 2000 | 3750 | 3900#6 | 3500×3200×2400 | |||||
10T | 750×1900 | 800 | 1100 | 2850NT | Válvula dupla, vaso duplo, tipo de taxa de fluxo (um em operação e um em espera) | 2200×2100×2400 | ||||
15T | 900×1900 | 1000 | 1300 | 2900#7 | 2200×2100×2600 | |||||
20T | 1000×1900 | 1000 | 1800 | 2900#7 | 2400×2400×2600 | |||||
30T | 1200×2300 | 2000 | 2250 | 3900#7 | 3000×2800×3000 | |||||
50T | 1500×2400 | 2000 | 3750 | 3900#7 | 3500×3200×3200 |
