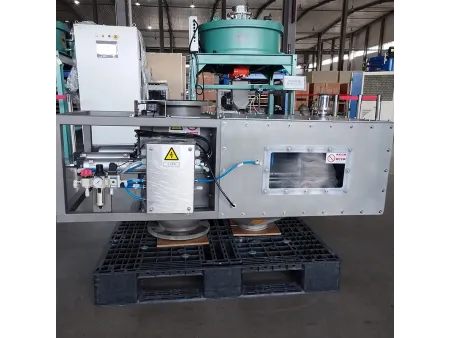

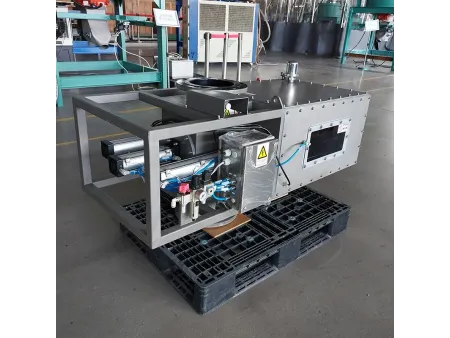

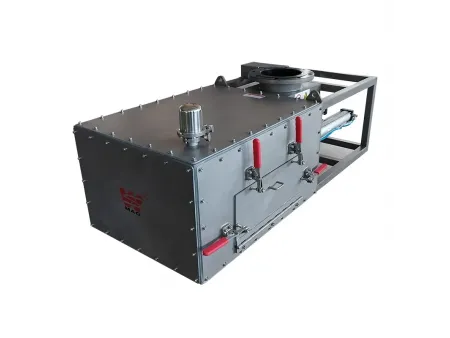

Separador magnético rotativo automático
Separador magnético permanente
Filtro magnético para remoção automática de partículas ferromagnéticas de produtos com fluxo insuficiente e propensos a formação de pontes
- Superfície magnética: 9000-13000GS
- Padrão de soldagem: Grau geral/sanitário (opcional)
- Pressão operacional: Pressão atmosférica/pressão positiva/pressão negativa
- Temperatura operacional: 80 a 200 ℃.
- Capacidade de processamento: 3,5-14m³/h
- Potência instalada: 0,27kW
- Grau IP: IP54/Pó-EX/Gás-EX (opcional)
A remoção eficiente de ferro pode ser um desafio quando se lida com pós secos e materiais granulares que têm baixa fluidez e tendência a formar pontes. O separador magnético rotativo automático, desenvolvido com tecnologia própria, foi projetado para resolver esses problemas, garantindo a separação contínua de impurezas ferrosas e evitando bloqueios de material. O mecanismo rotativo mantém os materiais em movimento, aumentando o contato com o campo magnético e melhorando a eficiência da captura de impurezas. A integração desse sistema às linhas de produção ajuda a reduzir os custos de mão de obra, minimizar os riscos de segurança e aumentar a eficiência da produção. Sua operação automatizada garante um desempenho estável e um fluxo ininterrupto de material, o que o torna uma solução ideal para setores que exigem processamento de alta pureza.

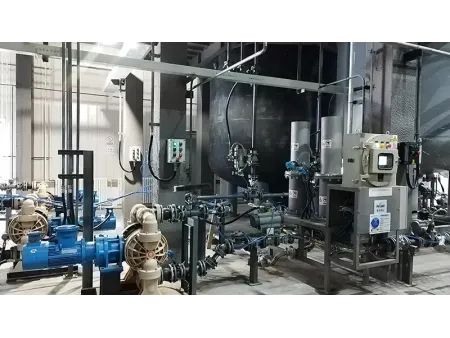

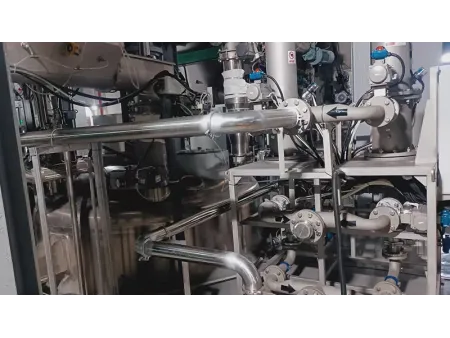

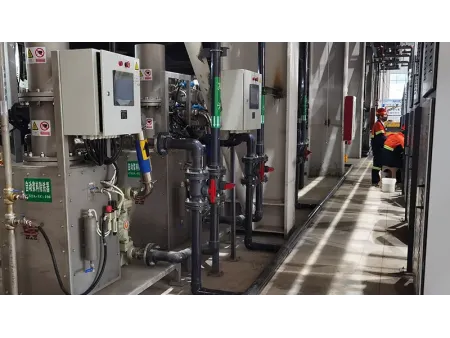

- Indústria de baterias de lítio: Fosfato de ferro, fosfato de ferro-lítio
- Indústria alimentícia: Pimenta em pó, pó de fibra vegetal
- Indústria química: Resina
| Modelo | ||||||
| Pressão de operação | Pressão atmosférica Pressão positiva (< 0,1 Mpa) Pressão negativa | |||||
| Temperatura de operação | 80℃, 100℃, 120℃, 150℃, 200℃ | |||||
| Material | Passagem de fluxo | 304, 316L | ||||
| Passagem de não fluxo | 304, 316L | |||||
| Vedação | SIL, PTFE, NBR, FKM, EPDM, outros | |||||
| Tratamento de superfície | Interno | Ra0.4 brilhante, Ra0.8 brilhante, Escovado, Revestido com PTFE, Revestido com F40(0.1T), Revestido com F40(0.2T), Outros | ||||
| Externo | Ra0.4 brilhante, Ra0.8 brilhante, Jateado, Escovado | |||||
| Superfície magnética | 9000GS, 10000GS, 11000GS, 12000GS, 13000GS | |||||
| Padrão de soldagem | Geral, grau sanitário | |||||
| Padrão de conexão | HG/T20592-2009 PN6, HG/T20592-2009 PN10, DIN2502, JIS/KS 10K, ASME/ANSI, Class150, outros | |||||

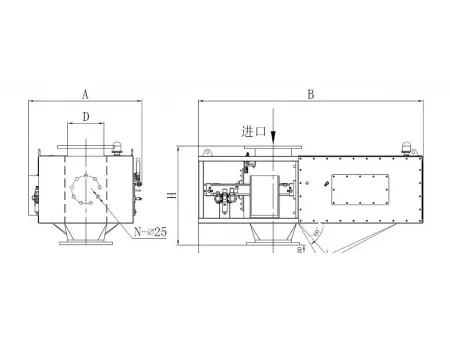

| Dimensões (mm) | Tamanho da conexão | DN200 | DN250 | DN300 | DN350 | |
| A | 785 | 855 | 905 | 955 | ||
| B | 1545 | 1695 | 1790 | 1985 | ||
| B1 | 540 | 565 | 590 | 660 | ||
| B2 | 380 | 405 | 430 | 455 | ||
| D | 219 | 273 | 325 | 377 | ||
| a | 700 | 750 | 800 | 850 | ||
| Número de barras magnéticas (N-Ø25) | 7 | 9 | 11 | 13 | ||
| Capacidade de processamento (m³/h) | 3.5 | 6 | 10 | 14 | ||
| 1* Potência do motor(kW) | 0.37 | 0.55 | 0.75 | 1.1 | ||
| 2* Consumo de ar (L/min) | 180 | 200 | 220 | 250 | ||
| 3* Peso líquido (kg) | 280 | 330 | 390 | 450 | ||
| Cilindro pneumático | AirTAC, SMC, FESTO | |||||
| Gabinete de controle | Grau IP | IP54, Dust-EX, Gas-EX, classe à prova de EX | ||||
| Dimensões | 500×400×250mm | |||||
| RAL7035 | ||||||
| Cor | ||||||
| Acesso DCS, outros | ||||||
| Porta | ||||||
Observações
1.A potência do motor é baseada no modelo SWa-MRG-200, com uma potência nominal de 370 W e um consumo de energia operacional real de aproximadamente 270 W.
2. O consumo de ar a uma pressão de 0,6 MPa para o modelo SWa-MRG-200 é de aproximadamente 180 L/min.
3. O peso líquido é determinado com base na condição real no momento do envio.
- Capaz de atingir uma força magnética superficial máxima de 13.000 GS e operar em temperaturas de até 250°C, o que o torna adequado para aplicações industriais exigentes.
- Construído com uma estrutura resistente à pressão positiva para evitar vazamento de material e garantir um ambiente de trabalho seguro.
- Projetado para operação contínua de 24 horas, mantendo a eficiência sem tempo de inatividade.
- Operação fácil de usar com um sistema de controle automatizado PLC HMI, permitindo a operação local totalmente automática.
- Suporta uma ampla faixa de entrada de tensão, garantindo adaptabilidade a diferentes condições de fornecimento de energia.
- Projeto com eficiência energética e baixo consumo de energia, mantendo os custos operacionais mínimos. O consumo médio de energia do separador é inferior a 0,04 kW, o que o torna uma solução ecologicamente correta.
