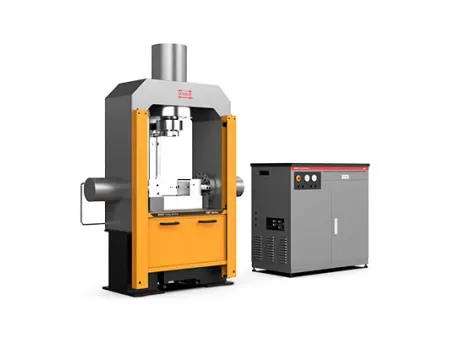

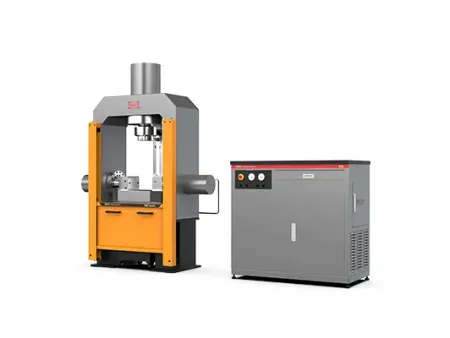

Máquina de ensaio de flexão de chapas metálicas
Solicite uma cotação
Série HBT-A (500 kN-3000 kN)
A máquina de ensaio de flexão adota uma estrutura de carga robusta de três cilindros, permitindo um ajuste rápido e flexível do intervalo de teste e suportando a flexão total de 180° de placas metálicas e componentes soldados. Projetada para avaliação de flexão de alta capacidade, a testadora é capaz de controlar tanto a taxa de carga constante quanto a taxa de deslocamento constante, com alternância perfeita entre os dois modos.
Normas
GB/T 14452-93, GB/T 232-1999, ISO 7438, ISO 5173, GOST 6996, ASTM A370
Especificações técnicas
| Modelo | | | | | |
| Força vertical máxima, kN | 500 | 600 | 1000 | 2000 | 3000 |
| Força horizontal máxima, kN | 300 | 400 | 400 | 1000 | 2000 |
| Precisão medida | Classe 1 | ||||
| Resolução da força | 1/500000 | ||||
| Precisão na sincronização | < 2% | ||||
| Resolução do deslocamento, mm | 0.004 | ||||
| Precisão do deslocamento | ±1% da leitura | ||||
| Velocidade de carga da força, kN/s | 0.2-20 | 0.4-40 | 0.6-60 | ||
| Velocidade vertical do pistão, mm/min | 290 | 300 | 200 | 180 | 150 |
| Vertical piston travel, mm | 200 | 490 | 345 | 350 | 500 |
| Curso vertical do pistão, mm/min | 480 | 480 | 480 | 360 | 250 |
| Velocidade horizontal do pistão, mm | 75 | 275 | 185 | 175 | 205 |
| Diâmetro do rolo de apoio, mm | ⌀30x130 | ⌀ 50x200m | ⌀50x200 | ⌀80x210 | ⌀100x240 |
| Diâmetro do mandril, mm | ⌀5- ⌀20 | ⌀5- ⌀20 | ⌀2- ⌀250 | ⌀2- ⌀250 | ⌀50- ⌀100 |
| Vão máximo, mm | 150 | 550 | 370 | 350 | 400 |
| Dimensões da máquina, mm (Comprimento x Largura x Altura) | 1200x600x2200 | 1990x650x2430 | 1580x600x2200 | 1650x800x2450 | 2470x900x2800 |
| Peso da máquina, kg | 1200 | 3500 | 3000 | 5000 | 9000 |
| Alimentação elétrica | 380V, 50Hz, trifásica | ||||
| Potência, kW | 4 | 7 | 9 | 9 | 17 |
| Dimensões da HPU, mm (comprimento x largura x altura) | Integrado | 1150x600x1100 | 1350x680x1100 | ||
| Peso da HPU, kg | 500 | 700 | |||
| Óleo hidráulico | 46#, 80L | 46#, 100L | 46#, 100L | ||
