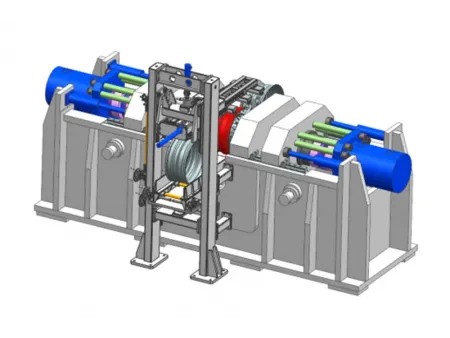

Máquina Horizontal de Expansão (Prensa Expansora de Aro de Roda)
Máquina de expansão de aro de roda utilizada na linha de produção de rodas de aço para dimensionar o aro de roda.
A máquina horizontal de expansão é usada na linha de produção de rodas de aço para expandir e dimensionar os aros de roda após o processo de conformação a frio. Ela é composta por três partes principais: a unidade principal, o sistema hidráulico de potência e o painel de controle, todos interconectados para operação sincronizada.
Equipado com recursos como sensores de conclusão de curso e relés de pressão, a prensa expansora de aro de roda permite controle preciso sobre pressão de trabalho, velocidade e comprimento do curso, que podem ser ajustados para atender aos requisitos específicos de produção. Com modos manual e automático, oferece um design simples, mas eficaz, garantindo alinhamento preciso e facilidade de operação. Em um único processo, realiza a expansão e dimensionamento dos aros de roda, tornando-se um componente essencial na fabricação de rodas.
- Após a conformação do rolo
- Expansão e dimensionamento
| Modelo | |||
| Fonte de alimentação | AC 380V/3fase/50HZ | AC 380V/3fase/50HZ | AC 380V/3fase/50HZ |
| Potência nominal | 46kW | 55kW | 64kW |
| Espessura do aro de roda | ≤5mm | ≤8mm | ≤10mm |
| Largura do aro de roda | 5-8,25 polegadas | 8.25-11,75 polegdas | 11,75-16 polegadas |
| Diâmetro do aro de roda | 14-19,5 polegadas | 19,5-24 polegadas | 24-54 polegadas |
| Capacidade do cilindro hidráulico para alimentação rápida | 2*60KN | 2*73KN | 2*85KN |
| Capacidade do cilindro hidráulico para expansão | 2*2200KN | 2*2500KN | 2*2800KN |
| Pressão nominal | 18Mpa | 20Mpa | 24Mpa |
| Tolerância de diâmetro | ±0,15mm | ±0,2mm | ±0,3mm |
| Precisão do movimento translacional do bloco deslizante | 0,01mm | 0,01mm | 0,01mm |
- Esta máquina possui um comprimento de guia seis vezes maior do que as expansoras padrão, com alinhamento de precisão integrado na estrutura para garantir o posicionamento coaxial de ambos os moldes, aumentando consideravelmente a precisão na conformação por rolo.
- Um método ativo de expansão com dupla potência é utilizado, permitindo o ajuste independente de cada lado do aro. Essa configuração efetivamente previne variações de tamanho devido a velocidades de expansão inconsistentes.
- O deslizador principal opera em um trilho linear, oferecendo maior precisão e estabilidade no movimento em comparação com os designs tradicionais de pilar de guia.
- Os moldes de expansão estão fixamente montados no deslizador principal, evitando qualquer afundamento durante a operação e garantindo precisão consistente ao longo de todo o processo de conformação do aro.
- Os moldes possuem uma forma cônica com 18 facetas e superfícies de guia inclinadas, o que prolonga significativamente a vida útil do molde e melhora a precisão da expansão.
- Cada cone do molde possui um furo padrão na parte frontal para facilitar o teste de concicidade com uma barra padrão, garantindo o alinhamento do molde. Toda a montagem do molde pode ser removida para troca rápida quando necessário.
- Um sistema progressivo de lubrificação com graxa é utilizado para todas as partes móveis e superfícies de deslizamento dos moldes, com lubrificação programada (usando graxa nº 0 ou nº 1) para garantir uma operação suave.
- Sua estrutura de quadro monobloco melhora a rigidez geral em comparação com estruturas tradicionais de quatro colunas, garantindo estabilidade e durabilidade.
