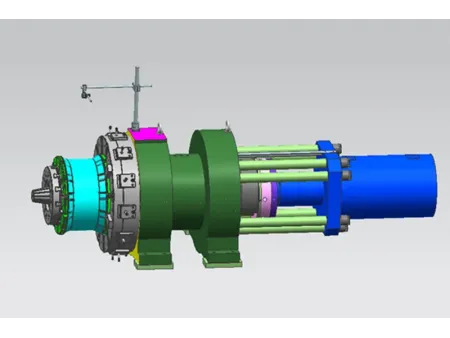

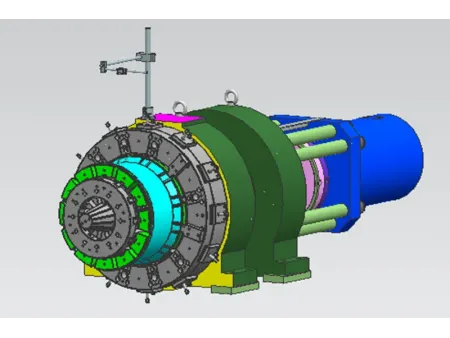

Máquina de expansão cônica para flangeamento de bordas
Solicite uma cotação
A máquina de expansão cônica é um equipamento dedicado, projetado para operações de alargamento de aros de rodas. Ela expande ambos os lados de um aro de roda soldado e aparado em um perfil em forma de boca de sino, criando a geometria necessária para as operações subsequentes de laminação e conformação do aro.
Especificações
- Força máxima de alargamento: 315T
- Ângulo do cone: 10°
- Segmentos da matriz de alargamento: 12
- Curso do cilindro hidráulico de alargamento: 310 mm
- Potência instalada: aproximadamente 75 kW
- Peso da máquina: aproximadamente 8 t (excluindo a base)
Fluxo do ProcessoFluxo do Processo
- Após o re-arredondamento
- Alargamento
Características
- A estrutura da máquina é fabricada com placas de aço espessas, utilizando construção soldada. A estrutura é submetida a um processo de recozimento após a soldagem para alívio de tensões, garantindo excelente rigidez, estabilidade dimensional e precisão a longo prazo.
- As buchas guia são fabricadas em bronze de estanho resistente ao desgaste. Após a montagem, elas são perfuradas com precisão para garantir a precisão da guia e um movimento suave.
- O conjunto da matriz de expansão é fixado à estrutura principal da máquina.
- Ao alterar as especificações do aro, apenas os módulos de ferramentas precisam ser substituídos, o que permite uma troca de modelo rápida.
- Ajuste da altura central é feito por meio de placas espaçadoras projetadas na parte inferior da estrutura da máquina. Durante a instalação, a altura central pode ser ajustada com precisão por meio da usinagem das placas espaçadoras.
- Sistema de detecção de rachaduras é equipado com sensores Keyence combinados com um sistema de inspeção visual, proporcionando alta precisão na detecção de rachaduras e defeitos de alargamento, garantindo assim a qualidade do produto.
