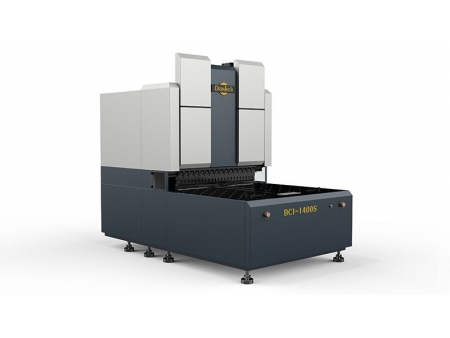

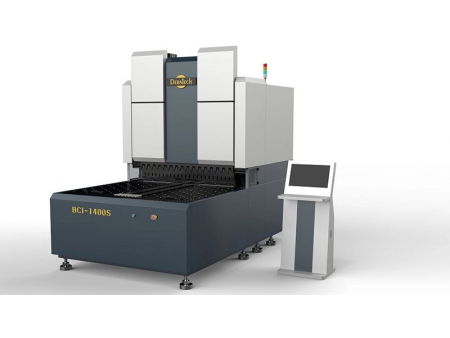

Centro dobradeiro com ventosa
Série BCI
Série BCI
O centro de dobra da série BCI lançado pela Deratech com uma ventosa é uma excelente solução para dobra de chapas finas. Com controle servo completo, curso curto e alimentação rápida, essa máquina pode concluir uma única operação de dobra em apenas 0,2 segundo. Além disso, seu recurso de carregamento único permite que todo o processo de dobra da chapa metálica seja concluído sem problemas. Quando combinada com a unidade flexível de carregamento e descarregamento de dobra, ela oferece produção automática.
- Fabricação de componentes eletrônicos
- Metal elétrico
- Fabricação de gabinetes
- Fabricação de chapas metálicas
| Modelo | ||
| Tamanho máximo de flexão (mm) | 1400×1400 mm | |
| Tamanho mínimo de formação de lado duplo | 140 mm | |
| Tamanho mínimo de formação de quatro lados | 140×210 mm | |
| Altura máxima de flexão | 170 mm | |
| Espessura máxima do painel | Painel de aço carbono (UTS 410 N/mm2) | 1.2 mm |
| Painel de aço inoxidável 304 (UTS 515 N/mm2) | 1 mm | |
| Painel de aço inoxidável 201 (UTS 520 N/mm2) | 0.8 mm | |
| Painel de alumínio (UTS 265 N/mm2) | 1.6 mm | |
| Espessura mínima do painel | 0.35 mm | |
| Potência de pico | 34 kW | |
| Potência média | 1.5 kW | |
| Ângulo de flexão | ±150° | |
| Eixo do servo | 9 PCS | |
| Dimensões(C*L*A) | 3660×1910×2900 mm | |
| Peso da máquina | 10 Ton | |
- Projeto estrutural científico
Todo o processo é auxiliado por computador, inclusive o projeto e a validação. A estrutura central do equipamento é construída com peças fundidas de alta qualidade, como QT500-7, HT250 e superiores, o que garante grande estabilidade.
- Mecanismo de acionamento de precisão
O mecanismo de acionamento adota fusos de esferas retificados para serviços pesados, com uma especificação máxima de 8020. Esses fusos de esferas são acoplados a guias lineares de alta precisão do tipo P3 grau 55 para serviços pesados.
- Ferramentas de liberação rápida
Equipado com ferramentas de dobra e prensa padronizadas de precisão, a dureza da superfície atinge mais de HRC55. As ferramentas são fáceis de desmontar e podem ser personalizadas de acordo com as necessidades do cliente.
- Sistema de posicionamento preciso e estável

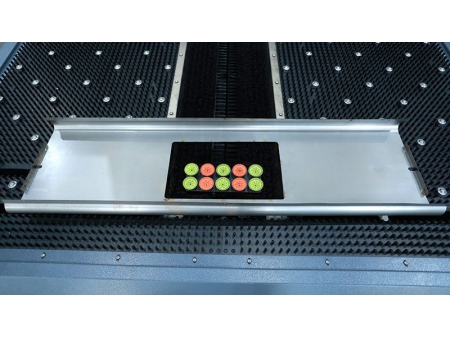

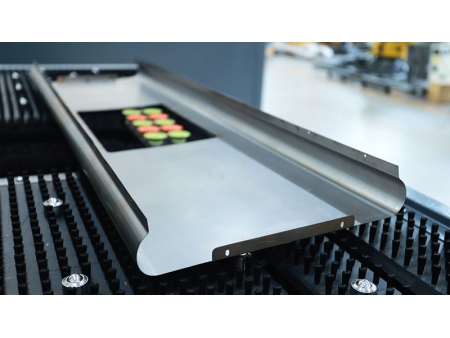

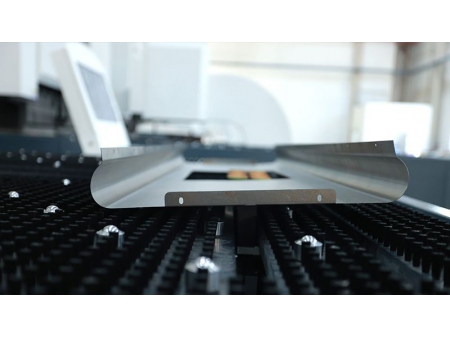

A máquina adota o método de posicionamento de três pontos do eixo Y para a alimentação de material, juntamente com o uso de ventosas para manter a peça de trabalho no lugar com segurança.
- Dispositivo de medição da espessura da chapa
