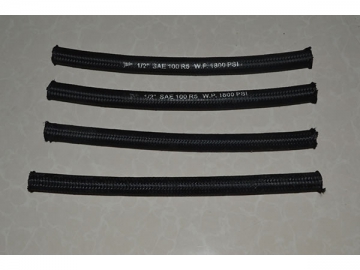

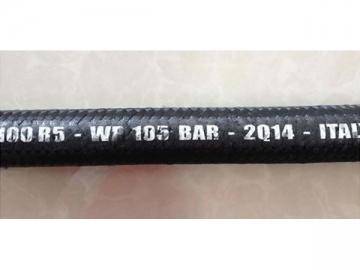

Mangueira hidráulica, SAE 100 R5
Solicite uma cotação
SAE100 R5
Mangueira hidráulica com fio trançado e têxtil

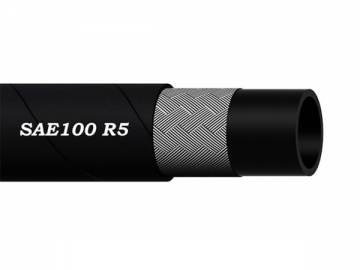

Construção
Esta mangueira hidráulica SAE 100 R5, é constituída por um tubo interno de borracha sintética resistente ao óleo e trançado com um único fio, é reforçado com cobertura de fibra trançada.
Applications
A mangueira hidráulica com fio trançado e têxtil é utilizada com fluidos hidráulicos à base de petróleo em uma faixa de temperatura de -40°C - 100°C. O tubo hidráulica de borracha tem uma pressão de trabalho que varia de 1.4Mpa até 21Mpa.
| Código do item | Diâmetro nominal | Diâmetro interno (mm) | Diâmetro externo (mm) | Pressão de trabalho | Pressão de ensaio | Pressão de explosão | Raio de curvatura | Peso | ||
| mm | pol. | min | máx | mаx | Mpa | Mpa | Mpa | mm | Kg/m | |
| 3/16 | 5.0 | 4.8 | 5.5 | 13.7 | 21.0 | 42.0 | 84.0 | 75 | 0.24 | |
| 1/4 | 6.3 | 6.4 | 7.2 | 15.3 | 21.0 | 42.0 | 84.0 | 85 | 0.28 | |
| 5/16 | 8.0 | 7.9 | 8.7 | 17.6 | 15.7 | 31.5 | 63.0 | 100 | 0.35 | |
| 13/32 | 11.0 | 10.3 | 11.1 | 20.0 | 14.0 | 28.0 | 56.0 | 115 | 0.38 | |
| 1/2 | 12.5 | 12.7 | 13.7 | 24.0 | 12.2 | 24.5 | 49.0 | 140 | 0.51 | |
| 5/8 | 16.0 | 15.9 | 17.0 | 28.0 | 10.5 | 21.0 | 42.0 | 165 | 0.68 | |
| 7/8 | 22.0 | 22.2 | 23.3 | 32.2 | 5.6 | 11.2 | 22.4 | 185 | 0.70 | |
| 1.1/8 | 29.0 | 28.6 | 29.8 | 38.9 | 4.3 | 8.7 | 17.5 | 230 | 0.80 | |
| 1.3/8 | 35.0 | 34.9 | 36.1 | 45.2 | 3.5 | 7.0 | 14.0 | 265 | 0.93 | |
| 1.13/16 | 46.0 | 46.0 | 47.2 | 57.6 | 2.4 | 4.9 | 9.8 | 335 | 1.32 | |
| 2.3/8 | 60.0 | 60.3 | 61.9 | 74.2 | 2.4 | 4.9 | 9.8 | 610 | 2.96 | |
| 3 | 76.0 | 76.24 | 77.8 | 91.7 | 1.4 | 2.8 | 5.6 | 840 | 4.10 | |
