SAE 100 R9/SAE 100 R10/SAE 100 R12

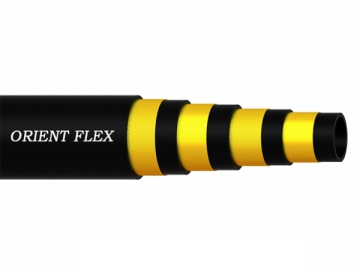

Mangueira hidráulica espiral de aço SAE 100 R9/SAE 100 R10/SAE 100 R12

Construção

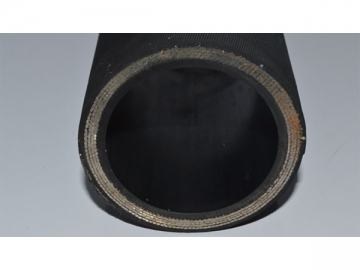

Esta mangueira hidráulica SAE 100 R12 R9/R10, consiste de um tubo interno de borracha sintética resistente ao óleo, quatro camadas de arame de aço enrolado em espiral com direções alternadas e uma tampa sintética resistente às intempéries e ao óleo.

Aplicação
A mangueira hidráulica espiral de aço é utilizada com fluidos hidráulicos à base de petróleo em uma faixa de temperatura de -40℃ - 93℃. O tubo hidráulico de borracha tem um diâmetro que varia de 16,9 milímetros até 66,2 milímetros de reforço.

PADRÃO: SAE 100 R9

Código do item	Diâmetro nominal		Diâmetro interno (mm)		Diâmetro do reforço (mm)		Diâmetro externo (mm)		Pressão de trabalho	Pressão de ensaio	Pressão de explosão	Raio de curvatura	Peso
Código do item	mm	pol.	min	máx	min	máx	min	máx	Mpa	Mpa	Mpa	mm	Kg/m
R9-10	10	3/8	9.3	10.1	16.9	18.0	20.6	22.2	31.5	63	126	125	0.70
R9-13	12.5	1/2	12.3	13.5	19.4	21.0	23.8	25.4	28.0	56	112	180	0.83
R9-19	19	3/4	18.6	19.8	26.6	28.2	30.6	32.2	21.0	42	84	240	1.30
R9-25	25	1	25.0	26.4	34.5	36.1	38.5	40.9	21.0	42	84	300	1.70
R9-32	31.5	1.1/4	31.4	33.0	43.3	45.6	49.2	52.4	17.5	35	70	420	3.08
R9-38	38	1.1/2	37.7	39.3	49.6	52.0	55.6	58.7	14.0	28	56	500	4.30
R9-51	51	2	50.4	52.0	63.9	66.2	69.9	73.0	14.0	28	56	660	5.63

PADRÃO: SAE 100 R10

Código do item	Diâmetro nominal		Diâmetro interno (mm)		Diâmetro do reforço (mm)		Diâmetro externo (mm)		Pressão de trabalho	Pressão de ensaio	Pressão de explosão	Raio de curvatura	Peso
Código do item	mm	pol.	min	máx	min	máx	min	máx	Mpa	Mpa	Mpa	mm	Kg/m
R10-6	6.3	1/4	6.2	7.0	15.8	17.4	19.8	21.4	61.0	122	245	125	0.73
R10-10	10	3/8	9.3	10.1	19.0	20.6	23.0	24.6	52.5	105	210	150	0.82
R10-13	12.5	1/2	12.3	13.7	23.0	24.6	27.0	28.6	43.5	87	175	200	0.96
R10-19	19	3/4	19.0	20.2	30.9	32.5	35.7	37.3	35.0	70	140	280	1.65
R10-25	25	1	25.4	27.0	38.9	40.5	43.3	45.6	28.0	56	112	360	2.30
R10-32	31.5	1.1/4	31.8	33.4	44.8	47.2	49.2	52.4	21.0	42	84	460	3.25
R10-38	38	1.1/2	38.1	39.7	51.1	53.6	55.6	58.7	17.5	35	70	560	3.95
R10-51	51	2	50.8	52.6	64.7	67.1	69.1	72.1	17.5	35	70	710	4.95

PADRÃO: SAE 100 R12

Código do item	Diâmetro nominal		Diâmetro interno (mm)		Diâmetro do reforço (mm)		Diâmetro externo (mm)		Pressão de trabalho	Pressão de ensaio	Pressão de explosão	Raio de curvatura	Peso
Código do item	mm	pol.	min	máx	min	máx	min	máx	Mpa	Mpa	Mpa	mm	Kg/m
R12-10	10	3/8	9.3	10.1	16.6	17.8	19.5	21.0	28.0	56	112	125	0.70
R12-13	12.5	1/2	12.3	13.5	19.9	21.5	23.0	24.6	28.0	56	112	180	0.83
R12-16	16	5/8	15.5	16.7	23.8	25.4	26.6	28.2	28.0	56	112	200	1.12
R12-19	19	3/4	18.6	19.8	26.9	28.7	19.9	31.7	28.0	56	112	240	1.43
R12-25	25	1	25.0	26.4	34.1	36.0	36.8	39.4	28.0	56	112	300	2.00
R12-32	31.5	1.1/4	31.4	33.0	42.7	45.1	45.4	48.6	21.0	42	84	420	2.80
R12-38	38	1.1/2	37.7	39.3	49.2	51.6	51.9	55.0	17.5	35	70	500	3.40
R12-51	51	2	50.8	52.0	62.5	64.8	65.1	68.3	17.5	35	70	640	4.25
