Prensa hidráulica de ajuste de moldes com duas placas de fixação

Solicite uma cotação

Sobre nós: http://moldpresscn.com.br/1-3-high-precision-spotting-press-with-two-plate-clamping.html

A prensa hidráulica de ajuste de moldes com duas placas de fixação é concebida tendo por base a prensa de ajuste de molde da série JM.

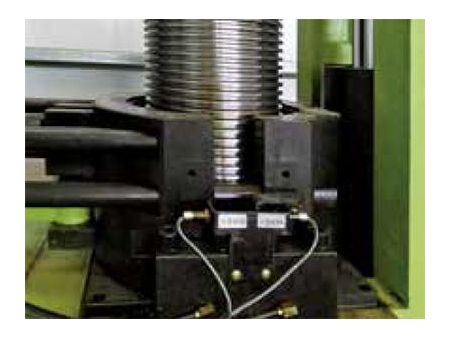

Dispositivo de travagem
(Configuração padrão)

Completa um ajuste fiável e estável graças ao uso de cilindros a óleo para ajuste distribuídos uniformemente, não tendo a estrutura superior que podemos encontrar na prensa de ajuste JM, reduzindo assim o peso da máquina em 15-25%. Este é o equipamento ideal para clientes que possuam fábricas em que o espaço em altura seja limitado.

Está equipado com um dispositivo de travagem para garantir uma operação segura, mesmo que aconteça uma falha de energia ou interrupção de operações, o dispositivo irá travar a placa de molde e evitar que esta se movimente.

Seleção do modelo
De acordo com diferentes capacidades de pressão, oferecemos 4 tipos de máquinas, variando entre as 160 e 600 toneladas, incluindo equipamento em que o tamanho mínimo de molde é de apenas 22 toneladas, altura de 4 metros e uma mesa de trabalho de 1.6m de comprimento, assim aumentando a taxa de utilização de espaços limitados.

Modelo		SX160YC-Ⅱ	SX300YC-Ⅱ	SX400YC-Ⅱ	SX600YC-Ⅱ
Capacidade de pressão	T	160	300	400	600
Capacidade de elevação da mesa superior	T	38	56	80	150
Capacidade de viragem da mesa superior	T	8	18	25	35
Capacidade de ejeção	T	6.3	6.3	11.2	21.5
Espessura mínima de molde	mm	300	600	600	800
Espessura máxima de molde	mm	1000	1600	2000	2800
Distância máxima entre as duas mesas de trabalho	mm	1700	2300	2700	3500
Ângulo de viragem da mesa superior	°	180	180	180	180
Dimensão da mesa de trabalho	mm	1600×1300	2000×1800	3000×2000	4000×2800
Capacidade de carga da mesa de trabalho	T	16	36	50	70
Impulso de deslocamento da mesa inferior	mm	3200	2750	4800	6800
Impulso de ejeção	mm	300	300	300	350
Potência do motor	kW	18.5	30	45	55
Tamanho mínimo de molde (C×L)	mm	460×690	600×750	810×780	2100×1015
Dimensão externa (comp.×larg.×alt.)	mm	6500×2790×4370	6010×5145×5850	8300×4480×6460	11250×5590×8500
Dimensões gerais (fora de operação)	mm	6500×2790×3610	6010×5145×4550	8300×4480×5130	8300×4480×5130
Pesoe	T	22	45	80	125

Nota: os parâmetros técnicos podem estar sujeitos a modificação sem aviso prévio.

Dispositivo opcional

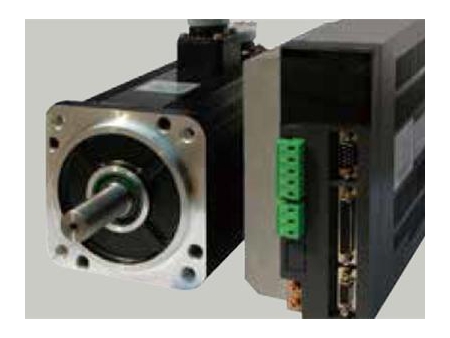

Sistema servo-acionado
O sistema servo-acionado faz uso de um servomotor que reduz a temperatura do óleo da prensa hidráulica e consumo de energia.

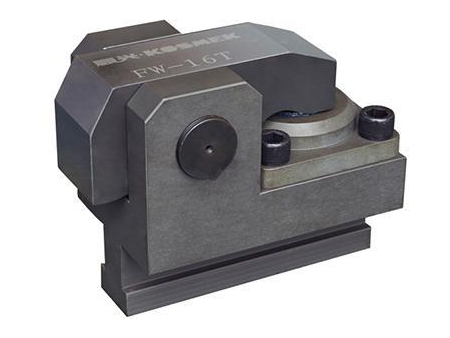

Sistema de fixação hidráulico
Oferecemos uma grande variedade de sistemas de fixação hidráulicos compatíveis com as prensas de ajuste de moldes, assim possibilitando aos clientes uma troca de moldes rápida e fiável.

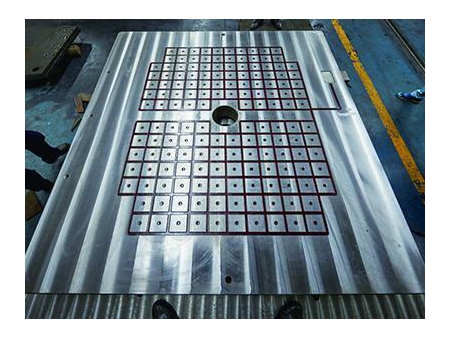

Placa de molde magnética
As placas de molde magnéticas podem ser usadas em conjunto com a prensa de ajuste de modo a alcançar uma troca de molde rápida e eficaz.
