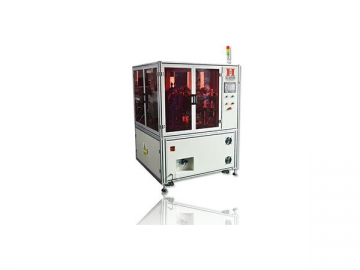

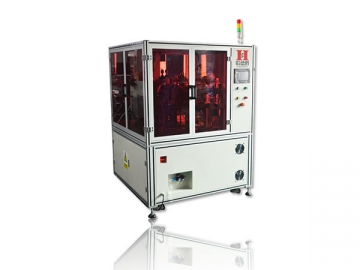

Máquina laminadora de telas
A máquina laminadora de telas totalmente automática integra dois processos, laminação do fio e laminação de película protetora. Em comparação com as máquinas de laminação normalmente usadas, o sistema de laminação de telas totalmente automático requer um operador e pode terminar o trabalho que exigia 15 trabalhadores, com uma produção de 2400 pçs/h. O que é mais, o laminador também fornece propriedades estáveis e área de ocupação pequena e pode ser adicionado ou cortar estações de trabalho a pedido do cliente. É uma escolha perfeita para um processo de laminação mais barata e sem esforço.
Durante o processo, as placas de base são empilhadas juntas e podem ser fixadas por furos internos, ranhuras ou formas internas. Quanto aos materiais de estratificação, eles são entregues em rolo ou folha. O processo de laminação pode ser feito de duas maneiras, por uma cabeça de prensagem ou uma cabeça de sucção.
Especificações da máquina laminadora de telas| Itens | Parâmetros | Notas |
| Dimensões da máquina | C1250mm×L1250mm×A2000mm | |
| Posto de trabalho | 4 | Pode ser projetado mediante solicitação |
| Tamanho da placa base | Máx.: C150mm×L150mm | Pode ser projetado mediante solicitação |
| Tamanho da peça a ser sugada | Max: 100×100 mm Min: 3×3 mm | Pode ser projetado mediante solicitação |
| Zonas de processo | Manipulador de alimentação, laminação por compressão, laminação por sucção, manipulador de descarga | |
| Alimentação e descarga | Totalmente automatizado | |
| Anti-saltar | Cada cabeça de sucção é instalada com um detector de vácuo que dá um alarme enquanto uma peça é ignorada. | |
| Método de localização | Pino de localização | |
| Cabeçote de sucção | 1 | |
| Capacidade de laminação | 1 pçs/tempo | |
| Materiais de estratificação | Fios, película protetora | |
| Garantia de precisão de laminação | Motor DDR, posição de laminação de prensagem fixa, cabeça de sucção acionada por servomotor | |
| Elementos pneumáticos | AirTAC | |
| Sensor | Omron, RIKO | |
| Motor DDR | Inovance | |
| Precisão de localização | ±15〞, 1 〞 =1°/3600 | |
| Enrolamento sobrante | Motor de passo | |
| Precisão de laminação | ±0.1 mm | |
| Precisão de repetição | ±0.05 mm | |
| Métodos de laminação | Laminação de pressão, laminação de sucção | |
| Velocidade de laminação | 2400pçs/h | |
| Power | 2KW | |
| Peso da estação de trabalho | 500 kg | |
| Fonte de energia | AC 220V 50HZ | |
| Fonte de ar | 0.5-0.8MPa |
Características e benefícios da máquina laminadora de telas
1. A maquinaria de laminação de fios é bastante flexível e suas estações de trabalho podem ser trocadas, adicionadas e reduzidas.
2. Utilizando o sistema de controle Mitsubishi, a máquina de laminação de fios funciona de forma estável e confiável.
3. Todos os componentes pneumáticos são da AirTAC para garantir um desempenho duradouro da nossa máquina.
4. O motor de acionamento direto garante uma localização precisa da peça.
5. Alta eficiência, alta precisão e economia de material.
6. Ao laminar materiais diferentes, o usuário apenas precisa de mudar o dispositivo elétrico, pressionando o ponta e a ponta de sucção. A máquina tem alta adaptabilidade e fácil operação.
7. Velocidade de laminação: 2400 pçs/hr.
8. Um alto grau de automação realiza uma diminuição no custo de mão-de-obra e custo do produto.

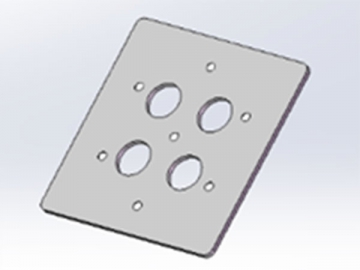

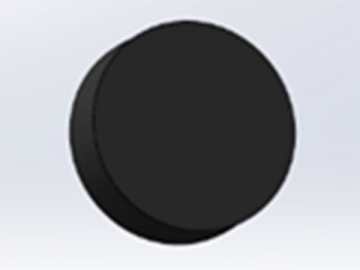

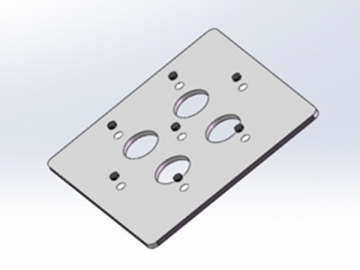

Amostras
