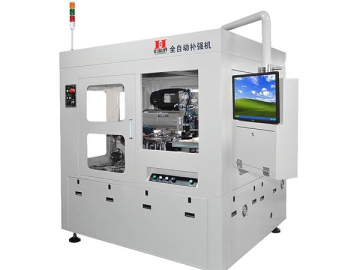

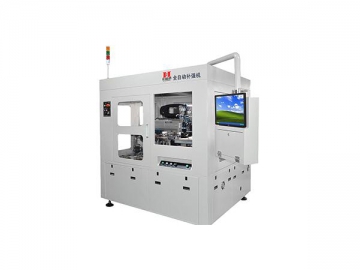

Máquina laminadora de FPC (Circuito impresso flexível)
Os reforços do circuito impresso flexível incluem a goma de carimbo, o adesivo condutor, película condutora e chapa de aço, para melhorar a flexibilidade das placas de circuito e a força da parte de conexão. Com o auxílio deste equipamento de laminação FPC, os reforços podem ser colados no circuito com mais precisão e rapidez. Quando comparado com outras máquinas laminadoras, a Máquina laminadora de FPC (circuitos impressos flexíveis) apresenta grandes vantagens em velocidade, precisão, estabilidade, eficiência de custo e adaptabilidade.
Especificações da Máquina laminadora de FPC (circuito impresso flexível)| Sistemas | Itens | Parâmetros | Notas |
| Sistema mecânico | Dimensões | C2100 mm×L1600 mm×A1950 mm | |
| Tamanho da bancada de trabalho | 420mm×450 mm | Zona de laminação: 500×500 mm | |
| Tamanho da peça a ser sugada | Máx.: 35×35 mm Min.: 3×3 mm | ||
| Peso | 1700 kg | ||
| Fonte de energia | AC 220V 50HZ | ||
| Fonte de ar | 0.5-0.8MPa | ||
| Alimentação e descarga FPC | Totalmente automatizado | Empilhamento de papel de suporte | |
| Potência | 6.5KW | ||
| Posto de trabalho | 4 | Dois no lado esquerdo, dois no lado direito | |
| Número de eixos | 12-17 | ||
| Materiais adequados | Fitas adesivas, chapas de aço, adesivos para lentes de câmera, fitas adesivas de poliamida | ||
| Plataforma de sucção a vácuo | A plataforma pode ser mudada de acordo com diferentes materiais, como o FPC, os adesivos da lente de câmera, etc. | ||
| Movimento do eixo X | Mitsubishi AC servo motor | ||
| Movimento do eixo Y | Mitsubishi AC servo motor | ||
| Plataforma giratória | DDR servo motor | ||
| Cabeçote de laminação giratória | Mitsubishi AC servo motor | ||
| Velocidade máx. de movimento do eixo X | 730 mm/s | ||
| Velocidade máx. de movimento do eixo Y | 730 mm/s | ||
| Cabeçote de laminação giratória | 360 Graus | Com função de aquecimento (70-150 graus) | |
| Ângulo de rotação da plataforma | 360 Graus | Com função de aquecimento (70-150 graus) | |
| Enrolamento sobrante | Motor de passo | ||
| Precisão de localização | ±0.1 | ||
| Precisão de repetição | ±0.01 | ||
| Método de localização | Localização visual | ||
| Método de laminação | Laminação de sucção | ||
| Sistema de software | Método de programação | Localização de três pontos, localização MARK, localização de digitalização, entrada CAD | Operação fácil e conveniente |
| Interface de operação | Fácil operação | ||
| Sistema de controle principal | Computador | CPU Intel dual-core, memória 2GDDR, disco rígido 500G | Processo de dados confiáveis |
| Exibição | Display de cristal líquido colorido de 19 polegadas | Limpar visualização | |
| Fonte de energia | AC 220V 50HZ potência: 7KW | ||
| Sistema de controle | Painel de controle do computador | Operação controlada por computador | |
| Sistema de localização visual | Câmera | CCD pixel: 5 milhões | |
| Registrando | Registro, fácil e conveniente CD | ≤15min | |
| Fonte de luz para câmera superior | Luz de padrão radial, luminância ajustável | Luz vermelha ajustável | |
| Fonte de luz para câmara inferior | Padrão de tira, luminância ajustável | Luz vermelha ajustável |
Recursos tecnológicos da máquina laminadora de FPC
1. A programação on-line é fácil e conveniente
2. O design da aparência é original e o projeto da operação é amigável.
3. Peças de máquinas precisas e avançadas incluem parafuso de esfera, servo motor, elementos fotoelétricos, trilhos guia, escala óptica e dispositivo de compensação.
4. Adopta a tecnologia de imagem pré-detecção, a solução de revestimento garante uma excelente qualidade de laminação
5. A máquina flexível de laminação de circuitos impressos é altamente uniforme e adequada para diferentes materiais.
6. Função de registro CCD é fornecida.
7. A tecnologia de sucção a vácuo é aplicada em todo o processo.
Vantagens da máquina de laminação de circuitos flexíveis
1. Tanto o sistema para controle de movimento como o sistema de identidade visual ganharam direitos de propriedade intelectual independentes.
2. Uma fita ligeiramente adesiva é usada para alimentar material, é fácil e confiável.
3. Um conjunto de laminador FPC substitui 8-10 trabalhadores, permitindo a produção de alta precisão.
4. As placas FPC são transferidas automaticamente nos lados superiores e inferiores.
5. A plataforma de laminação é instalada com quatro estações e pode girar 360 graus, simplificando o processo de trabalho.
6. A função automática da memória do parâmetro é projetada.

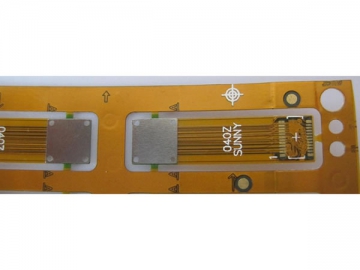

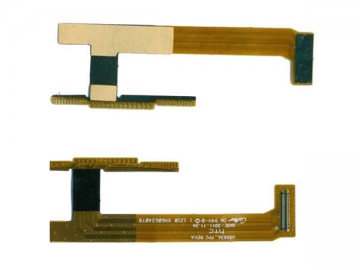

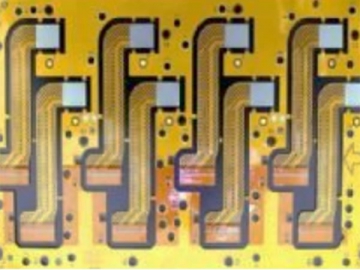

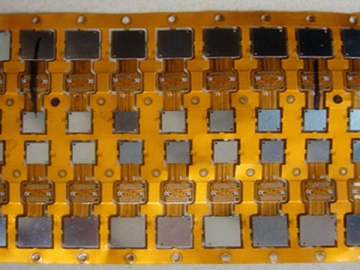

Amostras
