Centro de usinagem vertical para trabalhos pesados, Série VMC-1370 Centro de usinagem vertical CNC de 3 eixos

Solicite uma cotação

Sobre nós: http://tycncmachine.com.br/1-2-4-3-axis-cnc-machining-center.html

O centro de usinagem vertical com guias quadradas, VMC-1370 adopta um eixo de transmissão por correia, com velocidade de 6000rpm. Este tipo de centro de usinagem CNC apenas precisa de potência de 25KVA para o funcionamento, e seu tamanho é de 3800×3050×3000mm peso total de 12000kg.

Características técnicas

Modelo	VMC-1370
Curso
Curso do eixo X (mm)	1300
Curso do eixo Y (mm)	700
Curso do eixo Z (mm)	650
Distância do eixo à mesa de trabalho (mm)	230-880
Distância entre o centro do eixo arvore a coluna (mm)	760
Mesa de trabalho
Dimensões da mesa de trabalho (mm)	1400×700
Peso máximo sobre a mesa (kg)	1200
Rasgos T (largura - nº de rasgos x distância) (mm)	18-5×100
Eixo árvore
Rotação standard do eixo árvore (r.p.m)	6000
Potência do eixo (KW)	20 (15)
Cone	BT50φ190 (belt drive)
Avanços
Avanço rápido dos eixos X, Y (mm/min)	16000
Avanço rápido de eixo Z (mm/min)	13000
Avanço de corte triaxial (mm/min)	1-10000
Outros
Potência do motor de 3 eixos (KW)	3.0/3.0/3.0
Precisão de posicionamneto (mm)	±0.005/300
Precisão de repetibilidade (mm)	±0.003/300
Sistema de controle	MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP)	1/2
Potência requerida (KVA)	25
Pressão de ar (bar)	6-7
Peso da máquina (kg)	12000
Dimensão da máquina (mm)	3800×3050×3000

Amostra de componentes do centro de usinagem vertical com guias quadradas

Magazine de ferramenstas giratório, com capacidade para 24 ferramentas

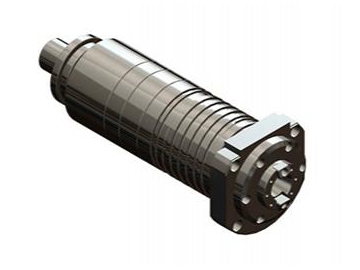

Fuso mecânico, accionamento direto

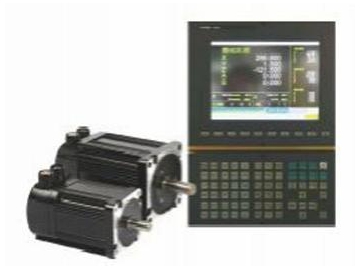

Sistema de controle e motor
Guia quadrada

Para estes componentes, o sitema de controle pode ser modificado de acordo com as necessidades de cada cliente. Nosso depósito de ferramentas pode ser montado com mais capacidade de armazenamento das ferramentas. Caso precise de informações mais detalhadas, pode clicar nos .
