Introdução do produto

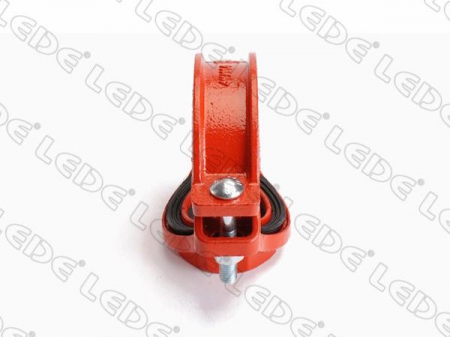

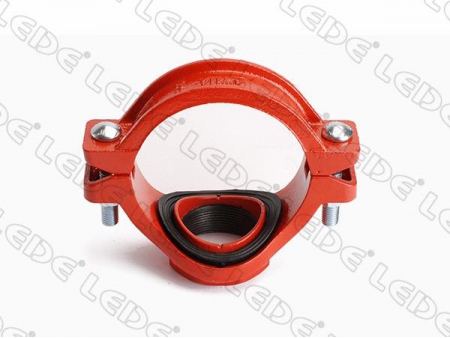

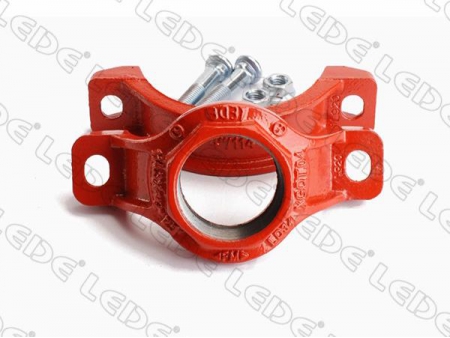

Tees mecânicos são conexões de tubos usadas no lugar de conexões fundidas de fluxo total. O tê mecânico rosqueado é fundido em ferro dúctil em duas partes iguais: uma sendo a saída, a outra sendo a tira. Um furo grande é perfurado ou cortado no tubo no local onde o ramal, ou dispositivo é necessário. O tê mecânico rosqueado é montado ao redor do tubo, posicionando o colar dentro do furo e, em seguida, envolvendo uma junta de borracha resiliente adequada para aquele sistema de tubulação específico. Os parafusos são então fixados, tornando o ramal mais seguro. Os tês mecânicos são destinados a conectar a tubulação diretamente ao sistema. As saídas de encaixe são fornecidas com roscas de tubo fêmea (FPT) ou tubos ranhurados. Estes são encaixes de tubo que economizam mão de obra e são projetados para fornecer excelente flexibilidade e economia de custos aos contratantes, tanto em mão de obra quanto em materiais. Não há necessidade de chama para cortar o furo ou montar o tê mecânico rosqueado, tornando-o uma ótima escolha para trabalhos de Retrofit e MRO.

Características
Construção em ferro dúctil
Tinta laranja sem chumbo
Conforme os padrões ASTM A536
Listado pela UL, aprovado pela FM

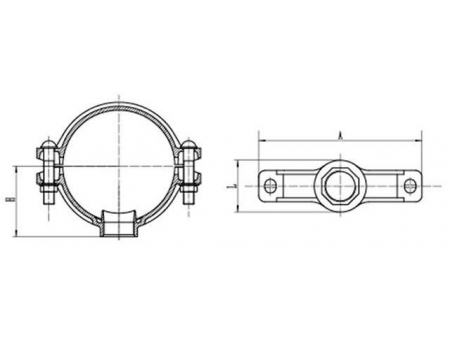

Desenho dimensional
Dados técnicos
Tee mecânico roscado XGQT04
Tamanho nominal mm/in  Tubo O.D mm/in  Dimensões Parafuso/Porca Diâmetro do furo do tubo (mm)   Pressão operacional (psi)
A L H Tamanho (mm)
mm mm mm
50×15 60.3×21.3 120 54 50 3/8×2
(M10×50)
φ30 300
2x1/2 2.375×0.825
50×20 60.3×26.7 120 54 50 φ30
2x3/4 2.375×1.05
50×25 60.3×33.7 120 64 50 φ38
2×1 2.375×1.327
50×32 60.3×42.4 120 72 55 φ46
2x11/4 2.375×1.669
50×40 60.3×48.3 120 72 63 φ46
2x11/2 2.375×1.9
65×15 73×21.3 139 54 58 3/8×2-1/8
(M10×55)
φ30
21/2x1/2 2.375×0.825
65×20 73×26.7 139 54 58 φ30
21/2x3/4 2.875×1.05
65×25 73.0×33.7 139 65 60 φ38
21/2x1 2.875×1.327
65×32 73.0×42.4 139 72 60 φ46
21/2x11/4 2.875×1.669
65×40 73.0×48.3 139 79 60 φ53
21/2x11/2 2.875×1.9
65×15 76.1×21.3 139 54 58 φ30
21/2x1/2 3×0.825
65×20 76.1×26.7 139 54 58 φ30
21/2x3/4 3×1.05
65×25 76.1×33.7 139 65 60 φ38
21/2x1 3×1.327
65×32 76.1×42.4 139 72 60 φ46
21/2x11/4 3×1.669
65×40 76.1×48.3 139 79 60 φ53
21/2x11/2 3×1.9
80×15 88.9×21.3 155 59 66.5 φ30
3x1/2 3.5×0.825
80×20 88.9×26.7 155 59 66.5 φ30
3x3/4 3.5×1.05
80×25 88.9×33.7 155 64 67 φ38
3×1 3.5×1.327
80×32 88.9×42.4 155 72 67 φ46
3x11/4 3.5×1.669
80×40 88.9×48.3 155 79 67 φ53
3x11/2 3.5×1.9
80×50 88.9×60.3 155 90 67 φ64
3×2 3.5×2.375
100×25 108.1×33.7 167 76 76 1/2×2-5/8
(M12×65)
φ38
4×1 4.250×1.327
100×32 108.0×42.4 167 83 76 φ46
4x11/4 4.25×1.669
100×40 108.0×48.3 167 90 76 φ53
4x11/2 4.25×1.9
100×50 108.0×60.3 167 100 78 φ64
4×2 4.25×2.375
100×65 108.0×76.1 167 117 105 φ80
4x21/2 4.25×3
100×25 114.3×33.7 181 64 79 φ38
4×1 4.5×1.327
100×32 114.3×42.4 181 72 79 φ46
4x11/4 4.5×1.669
100×40 114.3×48.3 181 79 79 φ53
4x11/2 4.5×1.9
100×50 114.3×60.3 181 90 79 φ64
4×2 4.5×2.375
100×65 114.3×76.1 181 117 105 φ70
4x21/2 4.5×3
100×80 114.3×88.9 181 129 83 φ89
4×3 4.5×3.5
125×25 133.0×33.7 205 76 89 1/2×3
(M12×75)
φ38
5×1 5.250×1.327
125×32 133.0×42.4 205 83 89 φ46
5x11/4 5.25×1.669
125×40 133.0×48.3 205 90 89 φ53
5x11/2 5.25×1.9
125×50 133.0×60.3 205 100 89 φ64
5×2 5.25×2.375
125×65 133.0×76.1 205 117 114 φ80
5x21/2 5.25×3
125×80 133.0×88.9 205 φ92
5×3 5.25×3.5
125×25 139.7×33.7 212 76 93 φ38
5×1 5.5×1.327
125×32 139.7×42.4 212 83 93 φ46
5x11/4 5.5×1.669
125×40 139.7×48.3 212 90 93 φ53
5x11/2 5.5×1.9
125×50 139.7×60.3 212 100 93 φ64
5×2 5.5×2.375
125×65 139.7×76.1 212 117 115 φ70
5x21/2 5.5×3
125×80 139.7×88.9 212 φ89
5×3 5.5×3.5
125×25 141.3×33.7 212 76 93 φ38
5×1 5.563×1.327
125×32 141.3×42.4 212 83 93 φ46
5x11/4 5.563×1.669
125×40 141.3×48.3 212 90 93 φ53
5x11/2 5.563×1.9
125×50 141.3×60.3 212 100 93 φ64
5×2 5.563×2.375
125×65 141.3×76.1 212 117 115 φ70
5x21/2 5.563×3
125×80 141.3×88.9 212 φ89
5×3 5.563×3.5
150×25 159×33.7 233 76 101.5 9/16×3
(M14×75)
φ38
6×1 6.250×1.327
150×32 159.0×42.4 233 83 101.5 φ46
6x11/4 6.250×1.669
150×40 159.0×48.3 233 90 101.5 φ53
6x11/2 6.250×1.9
150×50 159.0×60.3 233 100 101.5 φ64
6×2 6.250×2.375
150×65 159.0×76.1 233 117 128 5/8×3-1/3
(M16×85)
φ80
6x21/2 6.250×3
150×80 159.0×88.9 233 φ92
6×3 6.250×3.5
150×100 159.0×114.3 233 φ118
6×4 6.250×4.5
150×25 165.1×33.7 248 64 106 5/8×3-1/3
(M16×85)
φ38
6×1 6.5×1.327
150×32 165.1×42.4 248 72 106 φ46
6x11/4 6.5×1.669
150×40 165.1×48.3 248 79 106 φ53
6x11/2 6.5×1.9
150×50 165.1×60.3 248 90 106 φ64
6×2 6.5×2.375
150×65 165.1×76.1 248 107 128 φ80
6x21/2 6.5×3
150×80 165.1×88.9 248 φ92
6×3 6.5×3.5
150×100 165.1×114.3 248 φ118
6×4 6.5×4.5
150×25 168.3×33.7 248 64 106 5/8×3-1/3
(M16×85)
φ38
6×1 6.625×1.327
150×32 168.3×42.4 248 72 106 φ46
6x11/4 6.625×1.669
150×40 168.3×48.3 248 79 106 φ53
6x11/2 6.625×1.9
150×50 168.3×60.3 248 90 106 φ64
6×2 6.625×2.375
150×65 168.3×76.1 248 107 128 φ70
6x21/2 6.625×3
150×80 168.3×88.9 248 φ89
6×3 6.625×3.5
150×100 168.3×4 248 φ114
6×4 6.625×4.5
200×25 219.1×33.7 311 76 131 5/8×3-1/3
(2-M16×85)
φ38
8×1 8.625×1.327
200×32 219.1×42.4 311 83 134 φ46
8x11/4 8.625×1.669
200×40 219.1×48.3 311 90 134 φ53
8x11/2 8.625×1.9
200×50 219.1×60.3 311 100 134 φ64
8×2 8.625×2.375
200×65 219.1×76.1 311 117 156 φ70
8x21/2 8.625×3
200×80 219.1×88.9 311 φ89
8×3 8.625×3.5
200×100 219.1×114.3 311 φ114
8×4 8.625×4.5
250×65 273.0×76.1 379 3/4×3-1/2 (M20×90) φ80
10x21/2 10.75×3
250×80 273.0×88.9 379 φ92
10×3 10.75×3.5

A empresa LEDE projeta e fabrica conexões de junção de sistema de tubulação ranhurada, é uma das maiores fabricantes e fornecedoras de Tee mecânico rosqueado da China, fornece produtos de junção de tubos e controle de fluxo de sistema de proteção contra incêndio e sistema de trabalho de água. Existem diferentes tamanhos de conexões Tee mecânico rosqueado para sistema de tubulação ranhurada, feitos conforme os certificados UL, CE, ISO, etc. Projetada com equipamento de automação completo e experiência em fabricação, a empresa LEDE fornece Tee mecânico rosqueado de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e abastecimento de água com base nas necessidades do cliente.
