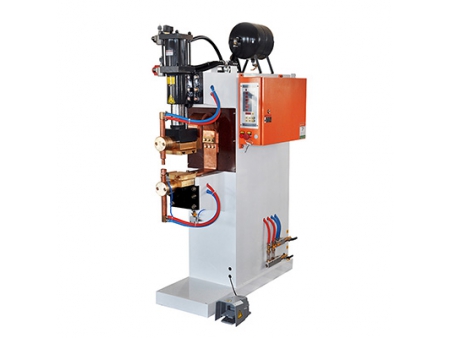

Máquina de solda de descarga capacitiva 500J-8000J (solda ponto, solda projeção)

Solicite uma cotação

Sobre nós: http://heron-spotwelding.com.br/1-2-2-8000j-resistance-spot-welding-machine.html

Máquina de solda por resistência de descarga capacitiva 500J / 1500J
Máquina de solda por resistência de descarga capacitiva 1500J / 3000J
Máquina de solda por resistência de descarga capacitiva 4500J / 6000J / 8000J

Utilização
A máquina de solda por projeção e solda a ponto com resistência à descarga de capacitor de baixa configuração é aplicada principalmente ao processo preciso de solda a ponto e solda por projeção de porca de parafuso pequeno.

Características

A potência da nossa máquina de solda por resistência varia de 500J a 8000J.
A corrente máxima de curto-circuito da nossa máquina de solda varia de 14KA a 80KA.
Na pressão atmosférica de 6 bar, a pressão de soldagem da nossa máquina de solda varia de 1240N a 15000N.
A guia de eixo circular é uma das configurações padrão do tipo de máquina de solda.
A profundidade efetiva da garganta é de 950 mm.
O cilindro de um curso é a configuração padrão da nossa máquina de solda. Além disso, o cilindro de curso duplo e o cilindro servoelétrico também são compatíveis com a nossa máquina de solda, que são opcionais para os clientes.

Parâmetros técnicos

Modelo #		DR-500-**	DR-1500-**	DR-1500-**	DR-3000-**	DR-4500-**	DR-6000-**	DR-8000-**
Volume do capacitor	μf	5000	15000	15000	30000	45000	60000	80000
Capacidade nominal	KVA	2	3	3	5	10	19	15
Fonte de alimentação	V/￠/Hz	220/1/50	220/1/50	380/1/50	380/1/50	380/1/50	380/1/50	380/1/50
Corrente primária máximo	A	22	14	14	23	26	50	40
Cabo primário	MM²	2.5	6	6	16	16	16	25
Corrente de curto-circuito máxima	KA	22	20	20	28	38	45	65
Ciclo de trabalho nominal	%	50	50	50	50	50	50	50
Tensão secundária vazia	V	10	10	10	10	10/11.4	10/12	10/12
Tamanho do cilindro de soldagem	￠*L	φ50*50	φ80*60	φ80*60	φ100*60	φ160*80	φ160*100	φ200*150
Pressão máxima de trabalho @ 0.5MPa	N	600	2500	2500	3900	10000	9500	15000
Pressão do ar comprimido	MPa	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7
Consumo de água de resfriamento	L/MIN	*	*	*	*	*	8	8
Consumo de ar comprimido	L/ welding spot	0.14	1.43	1.43	2.28	5.84	5.84	9.24
Profundidade da garganta	MM	116	315	315	340	420	427	306
Abertura do braço	MM	115	195	305	301	363	315	401
Tamanho do eletrodo	MM	￠12	￠25	￠25	￠25	￠30	￠30	*
Dimensão	A(MM)	1228	1370	1460	1460	1810	1900	2370
	C(MM)	670	550	1110	1110	1461	1239	1300
	L(MM)	550	710	680	680	675	751	1285

A Heron trabalha com a fabricação de sistemas de soldagem por resistência, sendo uma fabricante experiente de máquina de solda de descarga capacitiva 500J-8000J (solda ponto, solda projeção) e fornecedora de soluções de soldagem. Desde 1997, oferecemos uma ampla gama de máquinas de solda a ponto por resistência estacionárias, máquinas de solda por costura, máquinas de solda por projeção e sistemas de solda robótica para diversos clientes globais.
