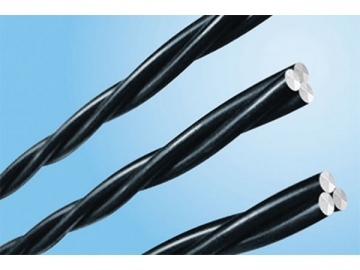

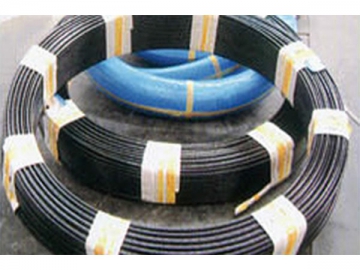

Cabo de aço para concreto

Solicite uma cotação

Sobre nós: http://powermachinery.com.br/12-17-hydraulic-steel-cutter.html

Aplicação
Esses fios de concreto pré-esforçados são comumente aplicados em grandes projetos de construção de concreto, como estradas, pontes, aeroportos, usinas nucleares, represas e muito mais.

Característica
A vertente PC tem excelente ductilidade e baixo efeito de relaxamento para um excelente desempenho.

Especificações
ASTM A416/A416M-2006 Cabo de aço para concreto

Grau de força	Diâmetro nominal. (mm)	Tolerância Dia. (mm)	Diâmetro do fio central Extra %	Área transversal nominal (mm2)	Peso nominal (kg/m)
1720	15.2	0.40 -0.20	2.5	140	1101
1720	17.8	0.40 -0.20	2.5	191	1500
1860	9.5	0.30 -0.15	2.5	54.8	430
	12.7	0.40 -0.20	2.5	98.7	775
	15.2	0.40 -0.20	2.5	140	1101
	17.8	0.40 -0.20	2.5	191	1500

Grau de força	Diâmetro nominal. (mm)	Carga máx., KN	Carga de produção, KN	Alongamento, %
1720	15.2	241	217	3.5
1720	17.8	327	294
1860	9.5	102	91.8
	12.7	184	166
	15.2	260	234
	17.8	353	318

Carga inicial	Relaxamento máx. após 1000hrs, %
Carga inicial	Baixo relaxamento
70% Força de ruptura mín. especificado	2.5
80% Força de ruptura mín. especificado	4.5

BS 5896:1980 Padrão P.C.

Grau de força	Diâmetro nominal (mm)	Dia. da tolerância (mm)	Centro de incremento min. entre diâmetro do fio e o diâmetro de qualquer fio Externo, %	Área transversal nominal (mm2)	Peso nominal (kg/m)
1670	15.2	0.40 -0.20	2	139	1090
1770	15.7	0.40 -0.20	2	150	1180
1860	12.9	0.40 -0.20	2	100	785
1860	9.6	0.30 -0.15	2	55	432

Grau de força	Diâmetro nominal (mm)	Força min. de ruptura	Min. 0,1% de carga de prova	Alongamento min. total de carga máx.
				Distância da garra (mm)	Alongamento, %
1670	15.2	232	197	500	3.5
1770	15.7	265	225
1860	12.9	186	158
	9.6	102	87

Carga Inicial	Relaxamento máx. após 1000hrs, %
Carga Inicial	Baixo relaxamento
60% Força de ruptura mín. especificado	1.0
70% Força de ruptura mín. especificado	2.5
80% Força de ruptura mín. especificado	4.5
