Cabo de aço trançado

Solicite uma cotação

Sobre nós: http://powermachinery.com.br/9-4-anti-twisting-braided-steel-rope.html

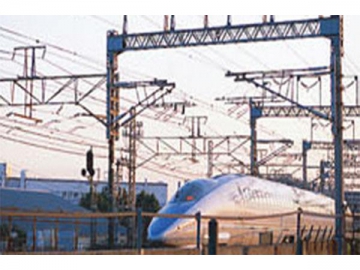

Aplicação
Os cabos de aço trançados da Fasten, é utilizado como uma unidade de reforço e tensão das redes de alimentação ópticas, elétricas, e gerais.

Característica
1. Feita a partir de aço comprimento fios-determinado em conjunto para criar um cabo de aço de alta resistência.
2. A corda deve ser limpa, sem óleo.
3. Fabricados de acordo com YB, EN, ISO, JIS, ASTM e outras normas. Opções personalizadas disponíveis.

Estrutura do produto

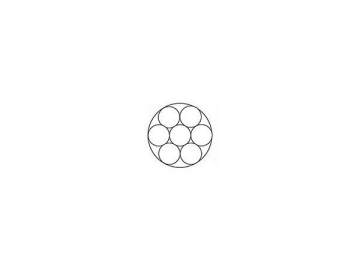

1×7

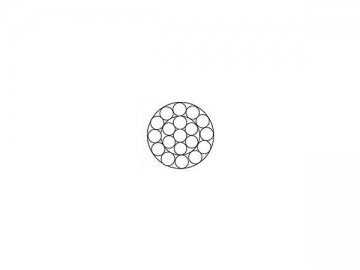

1×19

Especificações

1×7
Dia. nominal (mm)	Força min. de ruptura (N)	Densidade linear (g/m)
1.2	1.43	0.71
1.4	16.17	0.98
1.6	2.37	1.25
1.8	3.04	1.6
2	3.79	2
2.3	5	2.64
2.6	6.01	3.36
3	7.99	4.45
3.6	10.71	6.4
4.2	14.58	8.72
4.8	17.73	11.37
5.4	22.45	14.4
6	27.72	17.78

1×19
Dia. nominal (mm)	Força min. de ruptura (N)	Densidade linear (g/m)
1.5	2.13	1.08
1.8	3.07	1.56
2.2	4.6	2.34
2.5	5.94	3.02
3	8.07	4.34
3.5	10.97	5.91
4	14.35	7.22
5	19.74	12.06
6	28.43	17.38
7	38.7	23.65
8	47.1	30.98
9	59.62	39.09
10	76.6	48.26
11	89.05	58.39

Padrão JIS G 3537
Número de cabo/ Dia. do cabo (Quantidade /mm)	Diâmetro nominal do suporte de aço (mm)	Área nominal da seção do cabo de aço (mm²)	Carga de ruptura min. (kN)			Peso aprox. (kg/km)
Número de cabo/ Dia. do cabo (Quantidade /mm)	Diâmetro nominal do suporte de aço (mm)	Área nominal da seção do cabo de aço (mm²)	Type 1	Type 2	Type 3	Peso aprox. (kg/km)
3/2.9	6.2	19.8	22.4	16.1	12.6	156
3/3.2	6.9	24.1	27.4	19.6	15.2	190
3/3.5	7.5	28.9	32.5	23.4	18.2	228
3/4.0	8.6	37.7	42.5	30.6	23.8	297
3/4.3	9.3	43.6	49.2	35.5	27.7	344
3/4.5	9.7	47.7	53.8	38.7	30	376
7/1.0	3	5.5	6.19	4.48	3.47	43.5
7/1.2	3.6	7.92	8.9	6.44	4.99	62.7
7/1.4	4.2	10.8	12.2	8.78	6.83	85.3
7/1.6	4.8	14.1	15.9	11.5	8.9	111
7/1.8	5.4	17.8	20.1	14.4	11.3	141
7/2.0	6	22	24.8	17.8	13.9	174
7/2.3	6.9	29.1	32.8	23.6	18.3	230
7/2.6	7.8	37.2	42	30.2	23.5	294
7/2.9	8.7	46.2	52.2	37.6	29.2	366
7/3.2	9.6	56.3	63.7	45.7	35.6	446
7/3.5	10.5	67.3	75.8	54.7	42.5	533
7/3.8	11.4	79.3	89.6	64.4	50.1	628
7/4.0	12	88	99.1	71.4	55.6	696
7/4.3	12.9	102	115	82.8	64.4	805
7/4.5	13.5	111	126	90.3	70.1	881
7/5.0	15	137	155	112	86.5	1090
19/1.6	8	38.2	42.1	30.4	23.6	304
19/1.8	9	48.3	53.3	38.4	29.8	384
19/2.0	10	59.7	65.9	47.5	36.9	474
19/2.3	11.5	78.9	87	62.8	48.8	627
19/2.6	13	102	112	80.1	62.4	802
19/2.9	14.5	125	138	100	77.5	997
19/3.2	16	153	170	122	94.4	1210
19/3.5	17.5	183	201	145	113	1450
19/4.0	20	239	263	189	147	1900

ASTM A 475 aço galvanizado trançado
Diâmetro pol.	Número de cabo	Diâmetro nominal docabo de aço (Pol.)	Carga de ruptura min. (kN)					Peso aprox. (g/m)
Diâmetro pol.	Número de cabo	Diâmetro nominal docabo de aço (Pol.)	Grau geral	Grau comum	Grau geral	Grau aberto	Tratamentos de grau	Peso aprox. (g/m)
1/8 5/32	7 7	0.041 0.052	- - - -	540 870	910 1470	1330 2140	18300 29400	3.2 5.1
3/16 3/16 7/32	7 7 3	0.062 0.065 0.104	- - 240 - -	1150 - - 1400	1900 - - 2340	2850 - - 3500	3990 - - 4900	7.3 8.0 8.8
7/32 1/4 1/4	7 3 3	0.072 0.120 0.120	- - 3150 4500	1540 1860 - -	2560 3040 - -	3850 4730 - -	5400 6740 - -	9.8 11.7 11.7
1/4 9/32 9/32	7 3 7	0.080 0.130 0.093	- - - - 4600	1900 2080 2570	3150 3380 4250	4750 5260 6400	6650 7500 8950	12.1 13.7 16.4
5/16 5/16 5/16	3 7 7	0.145 0.104 0.109	6500 - - 6000	2490 3200 - -	4090 5350 - -	6350 8000 - -	9100 11200 - -	17.1 20.5 22.5
3/8 3/8 7/16	3 7 7	0.165 0.120 0.145	8500 11500 18000	3330 4250 5700	5560 6950 9350	8360 10800 14500	11800 15400 20800	22.0 27.3 39.9
1/2 1/2 9/16	7 19 7	0.165 0.100 0.188	25000 - - - -	7400 7620 9600	12100 12700 15700	18800 19100 24500	26900 26700 35000	51.7 50.4 67.1
9/16 5/8 5/8	19 7 19	0.113 0.207 0.125	- - - - - -	9640 11600 11000	16100 19100 18100	24100 29600 28100	33700 42400 40200	63.7 81.3 79.6
3/4 7/8 1	19 19 19	0.150 0.177 0.200	- - - - - -	16000 24900 28700	26200 35900 47000	40800 55800 73200	58300 79700 104500	115.5 158.1 207.3
1 1-1/8 1-1/4	37 37 37	0.143 0.161 0.179	- - - - - -	28300 36000 44600	46200 58900 73000	71900 91600 113600	102700 130800 162200	205.7 269.1 324.8
