Cabo de aço compacto

Solicite uma cotação

Sobre nós: http://pharmacy-machinery.com.br/8-Dry-Granulator.html

Aplicação
Estes cabos de aço compactos, são cabos que apresentam alta resistência e durabilidade para aplicações de serviço pesado como equipamentos para içamento de mina.

Característica
1. Construção de alta densidade
2. Longa vida útil

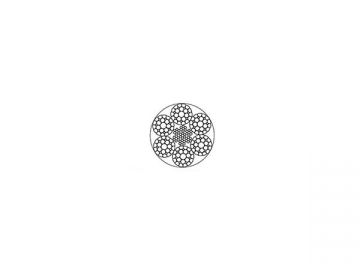

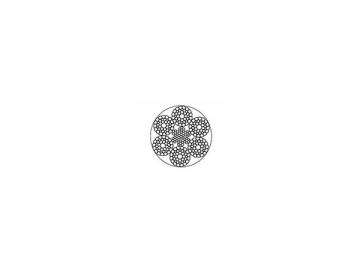

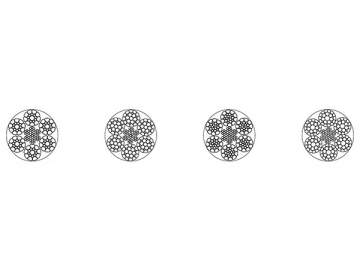

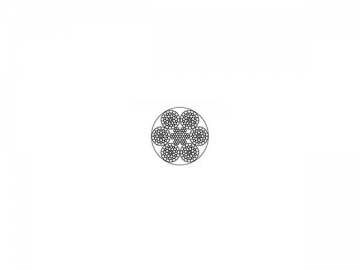

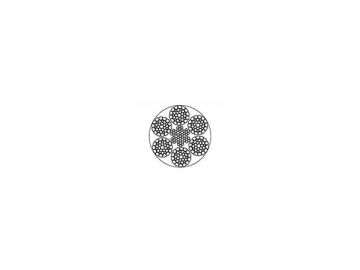

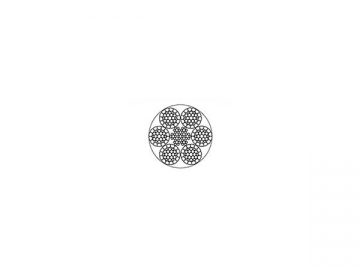

Estrutura do produto

6×K19S-IWRC
6×K25Fi-IWRC
6×K26WS-IWRC
6×K29F-IWRC

1-9-9, 1-6-6F-12, 1-5-5 5-10, 1-7-7F-14, 1-6-6 6-12, 1-6-6 6-14, 1-7-7 7-14, 1-8-8 8-16, 1-8-8-8 8-16
Dia. nominal (mm)	Peso aprox.		Resistência a tração nominal. Mpa
			1570		1670		1770		1870		1960		2160
			Carga de ruptura min. KN
D	IWRC (Núcleo de aço)	FC (Núcleo de fibra)	IWRC (Núcleo de aço)	FC (Núcleo de fibra)	IWRC (Núcleo de aço)	FC (Núcleo de fibra)	IWRC (Núcleo de aço)	FC (Núcleo de fibra)	IWRC (Núcleo de aço)	FC (Núcleo de fibra)	IWRC (Núcleo de aço)	FC (Núcleo de fibra)	IWRC (Núcleo de aço)	FC (Núcleo de fibra)
10	47.7	42.5	64.4	58.6	68.5	62.3	72.6	66	77	70	80	73	89	81
12	68.7	61.2	92.7	84.3	98.6	89.7	104.5	95.1	110	100	116	105	128	116
13	80.6	71.8	108.8	99	115.7	105.3	122.6	111.6	130	118	136	124	150	136
14	93.5	83.3	126.2	114.8	134.2	122.1	142.2	129.4	128	137	158	143	174	158
16	122	109	165	150	175	159	186	169	196	179	206	187	227	206
18	155	138	209	190	222	202	235	214	248	226	260	237	287	261
20	191	170	257	234	274	249	290	264	307	279	321	292	354	322
22	231	206	312	283	331	301	351	320	371	338	389	354	429	390
24	275	245	371	337	394	359	418	380	442	402	463	421	510	464
26	322	287	435	396	463	421	491	446	518	472	543	494	599	545
28	374	333	505	459	537	488	569	518	601	547	630	573	694	632
30	429	383	579	527	616	561	653	594	690	628	723	658	797	725
32	488	435	659	600	701	638	743	676	785	714	823	749	907	825
34	551	491	744	677	792	720	839	763	886	806	929	845	1024	931
36	618	551	834	759	887	807	941	856	994	904	1041	947	1148	1044
38	689	614	930	846	989	899	1048	953	1107	1007	1160	1056	1279	1163
40	763	680	1030	937	1096	997	1161	1056	1227	1116
42	841	750	1135	1033	1208	1099	1280	1165	1352	1230
44	923	823	1246	1034	1326	1206	1405	1278	1484	1350
46	1009	899	1362	1239	1449	1318	1536	1397	1622	1476
48	1099	979	1483	1349	1578	1435	1672	1521	1766	1607
50	1193	1063	1609	1464	1712	1557	1814	1651	1917	1744
52	1290	1149	1741	1583	1851	1684	1962	1785	2073	1886
54	1391	1239	1877	1708	1997	1816	2116	1925	2236	2034
56	1496	1333	2019	1836	2147	1953	2276	2070	2404	2187
58	1605	1430	2165	1970	2303	2095	2441	2221	2579	2346
60	1717	1530	2317	2108	2465	2242	2613	2377	2760	2511
62	1834	1634	2474	2251	2632	2394	2790	2538	2947	2681
64	1954	1741	2637	2399	2805	2551	2972	2704	3140	2857
66	2078	1851	2804	2551	2983	2713	3161	2876	3340	3038
68	2206	1965	2976	2708	3166	2880	3356	3053	3545	3225

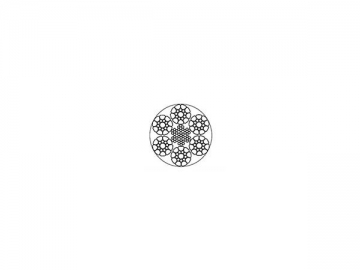

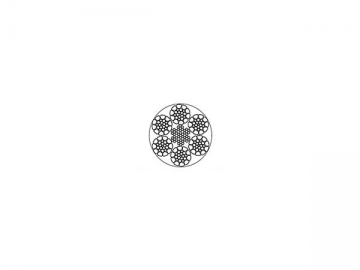

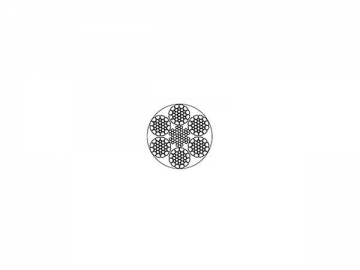

Estrutura do produto

6×K31WS-IWRC
6×K33WS-IWRC
6×K36WS-IWRC
6×K41WS-IWRC

6×K49WS-IWRC

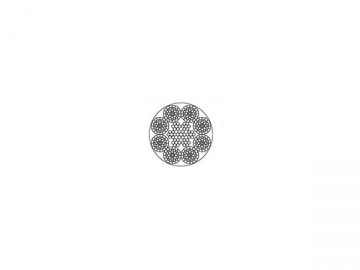

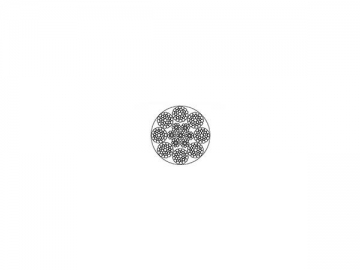

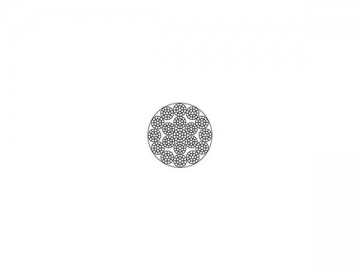

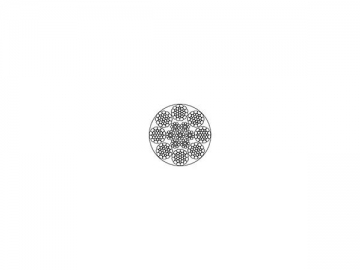

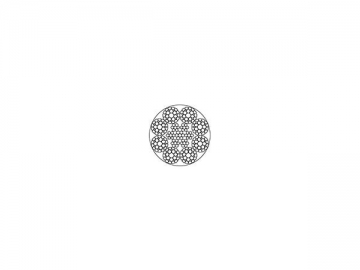

Estrutura do produto

8×K25Fi-IWRC
8×K26WS-IWRC
8×K29Fi-IWRC
8×K31WS-IWRC

8×K36WS-IWRC
8×K41WS-IWRC
8×K49WS-IWRC

1-6-6F-12, 1-5-5 5-10, 1-7-7F-14, 1-6-6 6-12, 1-7-7 7-14, 1-8-8 8-16, 1-8-8-8 8-16
Dia. nominal (mm)	Peso aprox.		Resistência a tração nominal. Mpa
			1570		1670		1770		1870		1960		2160
			Carga de ruptura min. KN
D	IWRC (Núcleo de aço)	FC (Núcleo de fibra)	IWRC (Núcleo de aço)	FC (Núcleo de fibra)	IWRC (Núcleo de aço)	FC (Núcleo de fibra)	IWRC (Núcleo de aço)	FC (Núcleo de fibra)	IWRC (Núcleo de aço)	FC (Núcleo de fibra)	IWRC (Núcleo de aço)	FC (Núcleo de fibra)	IWRC (Núcleo de aço)	FC (Núcleo de fibra)
12	71.3	58.3	92.7	74.6	98.6	79.4	104.5	84.1	110	89	116	93	128	103
13	83.7	68.4	108.8	87.6	115.7	93.1	122.6	98.7	130	104	136	109	150	120
14	97	79.4	126.2	101.5	134.2	108	142.2	114.5	150	121	158	127	174	140
16	127	104	165	133	175	141	186	150	196	158	206	166	227	182
18	160	131	209	168	222	179	235	189	248	200	260	210	287	231
20	198	162	257	207	274	220	290	234	307	247	321	259	354	285
22	240	196	312	251	331	267	351	283	371	299	389	313	429	345
24	285	233	371	298	394	317	418	336	442	355	463	373	510	411
26	335	274	435	350	463	373	491	395	518	417	543	437	599	482
28	388	318	505	406	537	432	569	458	601	484	630	507	694	559
30	446	365	579	466	616	496	653	526	690	555	723	582	797	642
32	507	415	659	531	701	564	743	598	785	632	823	662	907	730
34	572	468	744	599	792	637	839	675	886	713	929	748	1024	824
36	642	525	834	671	887	714	941	757	994	800	1041	838	1148	924
38	715	585	930	748	989	796	1048	843	1107	891	1160	934	1279	1029
40	792	648	1030	829	1096	882	1161	935	1227	987	1286	1035	1417	1140
42	873	714	1135	914	1208	972	1280	1030	1352	1089
44	958	784	1246	1003	1326	1067	1405	1131	1484	1195
46	1047	857	1362	1096	1449	1166	1536	1236	1622	1306
48	1140	933	1483	1194	1578	1270	1672	1346	1766	1422
50	1238	1013	1609	1295	1712	1378	1814	1460	1917	1543
52	1338	1095	1741	1401	1851	1490	1962	1579	2073	1669
54	1443	1181	1877	1511	1997	1607	2116	1703	2236	1799
56	1552	1270	2019	1625	2147	1728	2276	1832	2404	1935
58	1665	1362	2165	1743	2303	2854	2441	1965	2579	2076
60	1782	1458	2317	1865	2465	1984	2613	2103	2760	2222
62	1903	1557	2474	1992	2632	2118	2790	2245	2947	2372
64	2028	1659	2637	2122	2805	2257	2972	2392	3140	2528
66	2156	1764	2804	2257	2983	2401	3161	2544	3340	2688
68	2289	1873	2976	2396	3166	2548	3356	2701	3545	2853
70	2426	1985	3154	2539	3355	2700	3556	2862	3757	3024

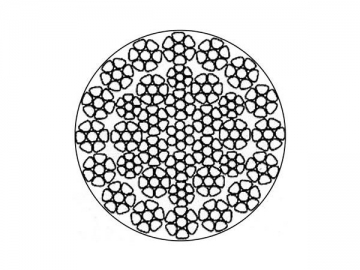

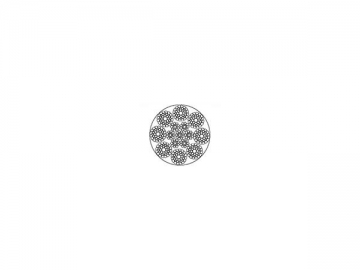

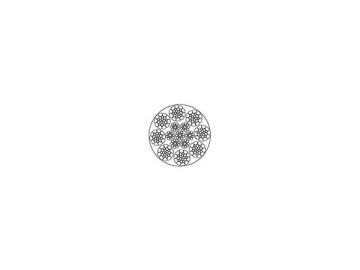

Estrutura do produto

18×K7-WSC
18×K19S-WSC
18×K25F-WSC
18×K31WS-WSC

18×K36WS-WSC

1-6, 1-9-9, 1-6-6F-12, 1-6-6 6-12, 1-7-7 7-14
Dia. nominal (mm)	Peso aprox.		Resistência a tração nominal. Mpa
			1570		1670		1770		1870		1960		2160
			Carga de ruptura min. KN
D	WC (Núcleo de aço)	FC (Núcleo de fibra)	WC (Núcleo de aço)	FC (Núcleo de fibra)	WC (Núcleo de aço)	FC (Núcleo de fibra)	WC (Núcleo de aço)	FC (Núcleo de fibra)	WC (Núcleo de aço)	FC (Núcleo de fibra)	WC (Núcleo de aço)	FC (Núcleo de fibra)	WC (Núcleo de aço)	FC (Núcleo de fibra)
10	47	42.7	58.1	55	61.8	58.5	65.5	62	69	89	73	69	80	76
12	67.7	61.5	83.6	79.1	89	84.2	94.3	89.2	100	104	104	99	115	109
13	79.4	72.2	98.2	92.9	104.4	98.8	110.7	104.7	117	111	123	116	135	128
14	92	84	114	108	121	115	128	121	136	128	142	134	157	148
16	120	109	149	141	158	150	168	159	177	168	186	176	205	194
18	152	138	188	178	200	189	212	201	224	212	235	222	259	245
20	188	171	232	220	247	234	262	248	277	262	290	274	320	302
22	227	207	281	266	299	283	317	300	335	317	351	332	387	366
24	271	246	335	317	356	337	377	357	399	377	418	395	460	435
26	318	289	393	371	418	395	443	419	468	442	490	464	540	511
28	368	335	455	431	484	458	513	486	542	513	569	538	627	593
30	423	384	523	495	556	526	589	558	623	589	653	617	719	680
32	481	437	595	563	633	599	671	634	709	670	743	702	818	774
34	543	494	672	635	714	676	757	716	800	757	838	793	924	874
36	609	553	753	712	801	758	849	803	897	848	940	889	1036	980
38	679	617	839	793	892	844	946	895	999	945	1047	991	1154	1092
40	752	683	929	879	989	935	1048	991	1107	1047	1160	1098	1279	1210
42	829	753	1025	969	1090	1031	1155	1093	1221	1155	1279	1210	1410	1334
44	910	827	1125	1064	1196	1132	1268	1199	1340	1267	1404	1328	1547	1464
46	995	904	1229	1163	1307	1237	1386	1311	1464	1385	1535	1452	1691	1600
48	1083	984	1338	1266	1424	1347	1509	1427	1594	1508	1671	1581	1841	1742
50	1175	1068	1452	1374	1545	1461	1637	1549	1730	1636	1813	1715	1998	1890
52	1271	1155	1571	1486	1671	1580	1771	1675	1871	1770
54	1371	1245	1694	1602	1802	1704	1910	1806	2018	1909
56	1474	1339	1822	1723	1938	1833	2054	1943	2170	2053
58	1581	1436	1954	1849	2079	1966	2203	2084	2328	2202
60	1692	1537	2091	1978	2224	2104	2358	2230	2491	2356

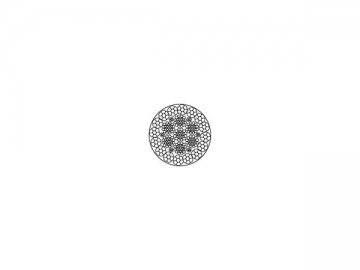

Estrutura do produto

35(W)×K7

1-6
Dia. nominal (mm)	Peso aprox.	Resistência a tração nominal. Mpa
		1570	1670	1770	1870	1960	2160
			Carga de ruptura min. KN
D	IWS (Núcleo de aço)	IWS (Núcleo de aço)	IWS (Núcleo de aço)	IWS (Núcleo de aço)	IWS (Núcleo de aço)	IWS (Núcleo de aço)	IWS (Núcleo de aço)
10	51	64.4	68.5	72.6	77	80	89
12	73.4	92.7	98.6	104.5	110	116	128
13	86.2	108.8	115.7	122.6	130	136	150
14	100	126	134	142	150	158	174
16	131	165	175	186	196	206	227
18	165	209	222	235	248	260	287
20	204	257	274	290	307	321	354
22	247	312	331	351	371	389	429
24	294	371	394	418	442	463	510
26	345	435	463	491	518	543	599
28	400	505	537	569	601	630	694
30	459	579	616	653	690	723	797
32	522	659	701	743	785	823	907
34	590	744	792	839	886	929	1024
36	661	834	887	941	994	1041	1148
38	736	930	989	1048	1107	1160	1279
40	816	1030	1096	1161	1227	1286	1417
42	900	1135	1208	1280	1352
44	987	1246	1326	1405	1484
46	1079	1362	1449	1536	1622
48	1175	1483	1578	1672	1766
50	1275	1609	1712	1814	1917
52	1379	1741	1851	1962	2073
54	1487	1877	1997	2116	2236
56	1599	2019	2147	2276	2404
58	1716	2165	2303	2441	2579
60	1836	2317	2465	2613	2760

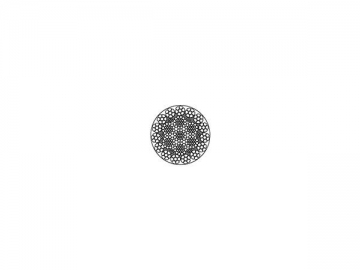

Estrutura do produto

15×K7-IWRC
16×K7-IWRC
15×K7-EPIWRC
16×K7-EPIWRC

1-6
Dia. nominal (mm)	Peso aprox.	Resistência a tração nominal. Mpa
		1570	1670	1770	1870	1960	2160
			Carga de ruptura min. KN
D	IWS (Núcleo de aço)	IWS (Núcleo de aço)	IWS (Núcleo de aço)	IWS (Núcleo de aço)	IWS (Núcleo de aço)	IWS (Núcleo de aço)	IWS (Núcleo de aço)
12	70.6	92.7	98.6	104.5	110	116	128
13	82.8	108.8	115.7	122.6	130	136	150
14	96	126	134	142	150	158	174
16	125	165	175	186	196	206	227
18	159	209	222	235	248	260	287
20	196	257	274	290	307	321	354
22	237	312	331	351	371	389	429
24	282	371	394	418	442	463	510
26	331	435	463	491	518	543	599
28	384	505	537	569	601	630	694
30	441	579	616	653	690	723	797
32	502	659	701	743	785	823	907
34	566	744	792	839	886	929	1024
36	635	834	887	941	994	1041	1148
38	708	930	989	1048	1107	1160	1279
40	784	1030	1096	1161	1227	1286	1417
42	864	1135	1208	1280	1352	1418	1562
44	949	1246	1326	1405	1484
46	1037	1362	1449	1536	1622
48	1129	1483	1578	1672	1766
50	1225	1609	1712	1814	1917
52	1325	1741	1851	1962	2073
54	1429	1877	1997	2116	2236
56	4537	2019	2147	2276	2404
58	1648	2165	2303	2441	2579
60	1764	2317	2465	2613	2760
