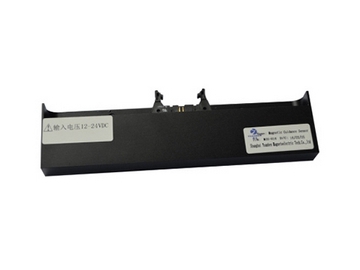

Sensor de guia magnético MGS-H01/H16
Solicite uma cotação
Soluções em sensores de guia magnético
Características
- Alta precisão, grande espaço de ar para teste
- Ampla faixa de tensão de alimentação de 12 a 24 Vcc, ideal para ambientes adversos
- Compacto e fácil de instalar
- O air-gap de detecção é superior a 40 mm, mediante solicitação do cliente
Parâmetros técnicos
Modelo | |||
Fonte de alimentação | DC l2.6V to 24V, ondulação de 1% máx | DC l2.0V to 30V, ondulação de 1% máx | |
Consumo de energia | 30mAmax | ||
Temperatura de operação | -10 a 60°C (armazenamento: -20 a 70°C) | ||
Umidade de operação | 35% a 90% de umidade relativa (evite condensação de orvalho) | ||
Classe de proteção | IP-65 | ||
Espaço de ar de operação* | 35 a 40mm (com fita magnética MGT-50) | ||
Ímã alvo | MGT-50, MGT-50 -25-A, MGT-50-25-B | ||
Resistência de isolamento | 100 MΩ | ||
Desvio de saída | Elemento de saída | Amplificador operacional | 16 bits NPN coletor aberto menos de 100mA |
Resistência de carga | 2KΩmin. | ||
Impedância de saída | 6.5Ω máx. (Ta=23°C) | ||
Proteção contra curto-circuito | entre a saída e o GND | ||
Tempo de resposta | 2.5ms | ||
Faixa de tensão | 2V to 8V | ||
Tensão central | 5V | ||
Passo de passo | Straight mode; 0mm to 1 00mm±30 | ||
Tensão de passo | Modo reto; 0,167 V, modo de ramo direito ou esquerdo; 0,333 V | ||
Precisão | ±15mV | ||
Área de saída | Área | ±90 mm do centro da fita magnética | |
Abertura de espaço de operação | 40 a 35mm, para MGT-50 | ||
Lógica de saída | Negativa | ||
Circuito | Transistor coletor aberto DC 24V máx. corrente de dissipação 100mA máx. | ||
Resposta | 2.5ms |

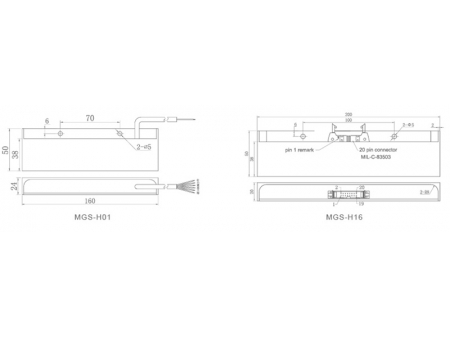

Dimensões
Utilização
Nrmalmente instalado na parte inferior do veículo não tripulado em armazéns, garantingo que o equipamento siga um caminho de guia de fita magnética disposta no chão. O MGS é um sensor usado com destaque no setor de logística ou nos armazéns da seção de lotes da linha de produção. Devido à sua alta sensibilidade, longo alcance de detecção e excelente adaptabilidade a ambientes adversos, os sensores de guia magnético desenvolvidos pela YUANBEN são ideais para a instalação de veículo não tripulado em armazéns
