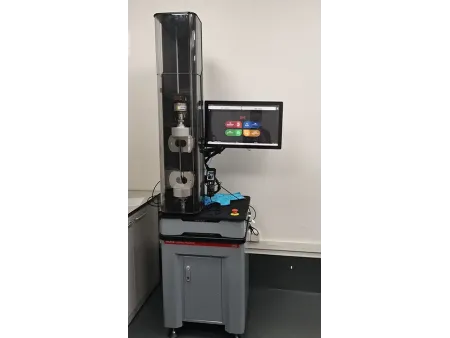

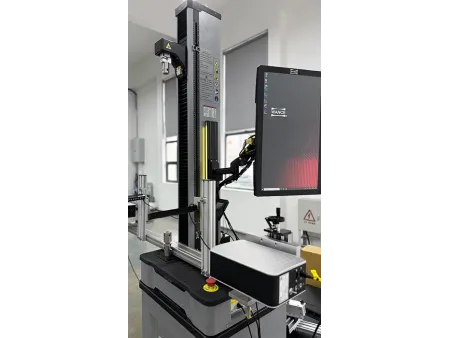

Máquina universal de ensaios eletromecânica, bancada com coluna única
Projetada com estrutura de bancada com coluna única, a máquina universal de ensaio eletromecânica foi desenvolvida para testes de materiais com baixa força, oferecendo capacidades de carga de até 5 kN para aplicações de tração, compressão, flexão, cisalhamento, descascamento e rasgo. Sua estrutura compacta, mas de alta rigidez, com coluna única, é ideal para laboratórios com espaço de trabalho limitado, ao mesmo tempo em que oferece excelente precisão de teste.
Para atender às diversas necessidades de aplicação, o testador eletromecânico oferece opções de estrutura padrão e de altura estendida, acomodando amostras maiores e configurações de teste mais complexas.
Para maior rigidez estrutural e precisão de movimento superior, o design de coluna única integra um sistema de guia linear de alta precisão, garantindo um movimento suave da cruzeta e um desempenho preciso do teste em toda a faixa de carga.
Principais características- Velocidade máxima de teste
2400mm/min - Velocidade máxima de retorno
3000mm/min
Plásticos, borracha, conectores eletrônicos, fios e cabos, fios metálicos, filmes, têxteis, adesivos, biomateriais, elastômeros, materiais de embalagem de alimentos, produtos de papel, molas e muito mais.
- ISO 7500-1, ISO 9513, ISO527, ISO 694, ISO 178, ISO 1922, ISO 7743, ISO 34, ISO 37, ISO 1184, ISO 6383, ISO 3036, ISO 13934, ISO 13937, ISO 8510, ISO 1924
- ASTM E8, ASTM E4, ASTM E 83, ASTM D638, ASTM D695, ASTM D790, ASTM D732, ASTM D412, ASTM D882, ASTM F1306, ASTM D5053, ASTM D624
- GB/T 1040, GB/T 1041, GB/T 9341, GB/T 328, GB/T2568, GB/T 528, GB/T2790, GB/T 2791, GB/T 16491, GB/T 2611
- JJG 139, JJG 475
| Modelo | |||||||
| Capacidade, kN | 5 | 2.5 | 1 | 0.5 | 0.1 | 0.05 | 0.01 |
| Tipo de estrutura | Bancada | ||||||
| Espaço de teste | Único | ||||||
| Velocidade máxima, mm/min | 2400 | ||||||
| Velocidade mínima, mm/min | 0.00005 | ||||||
| Velocidade máxima de retorno, mm/min | 3000 | ||||||
| Resolução de posição, μm | 0.0133 | ||||||
| Rigidez da estrutura, kN/mm | 10 | ||||||
| Peso líquido, kg | 108 | ||||||
| Potência | 600W | ||||||
| Alimentação elétrica | 220V±10%, 50Hz/60Hz, monofásica | ||||||
| Precisão medida | Classe 0.5 | ||||||
| Faixa de força | 500N-5kN 0.2%-100%FS, 10N-250N 0.4%-100%FS | ||||||
| Precisão da velocidade de teste | ±0.2% da velocidade definida | ||||||
| Precisão da posição | ±0.2% da posição definida, ou 0,01mm, o que for maior | ||||||
| Resolução da força | 1/600,000FS | ||||||
| Resolução da extensão | 1/600,000FS | ||||||
| Dimensão total AxBxC | Curso da cruzeta H | Largura do ensaio W |
| 580x520x1580 | 960 | 100 |
- Célula de carga
- Controle remoto
- Sistema inteligente de interação guiado por luz
- Trilho de guia linear para maior rigidez
Consulte nossos especialistas técnicos para encontrar o sistema de teste perfeito, adaptado às suas necessidades específicas de pesquisa ou produção.
