Máquina de solda por resistência de média frequência de 55KVA-440KVA (solda ponto, solda projeção)

Solicite uma cotação

Sobre nós: http://heron-spotwelding.com.br/1-1-2-440kva-stationary-spot-welder.html

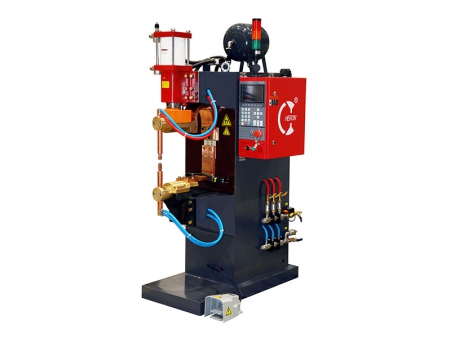

Máquina de solda por resistência de média frequência de baixa configuração série E

Utilização
As máquinas de solda por resistência de média frequência de baixa configuração são usadas principalmente para soldagem por pontos e processos de soldagem por projeção, como a soldagem de aço carbono, aço inoxidável, alumínio, cobre e outras ligas.

Características

A potência da máquina de solda por resistência varia de 55KVA a 440KVA.
A corrente máxima de curto-circuito dessa máquina de solda varia de 18KA a 60KA.
Em uma pressão de ar de 6 bar, a pressão de soldagem da nossa máquina de solda varia entre 2510N e 15000N.
Um cabeçote de soldagem por pressão com guia de eixo circular é padrão para esse tipo de equipamento de soldagem. A profundidade efetiva da garganta é de 950 mm.
Um cilindro de um curso é a configuração padrão para a nossa máquina de solda. No entanto, como um cilindro de curso duplo e um cilindro servo elétrico são compatíveis, os clientes também podem escolher entre eles.

Parâmetros técnicos

Modelo #		DB-55	DB-110	DB-165	DB-220	DB-250	DB-330	DB-440
Capacidade nominal	KVA	55	110	165	220	250	330	440
Fonte de alimentação	V/Φ/Hz	380V/3Φ/50Hz
Corrente primária máxima	A	63	100	120	150	150	240	350
Cabo primário	MM²	316 26	325 216	335 216	335 216	335 216	350 216	350 216
Corrente de curto-circuito máxima	KA	18	24	30	40	45	58	59.9
Ciclo de trabalho nominal	%	20	20	20	20	20	20	20
Tensão secundária vazia	V	8.9	10.4	13	10.4	12.5	13	10.4
Tamanho do cilindro de soldagem	Φ*L	Φ100*60	Φ125/100	Φ140*100	Φ140*100	Φ200*100	Φ200*100	Φ200*100
Pressão máxima de trabalho	N	3851	6027	7546	7546	15395.8	15395.8	15395.8
Profundidade da garganta	MM	373	424	444	444	511	511	511
Abertura do braço	MM	329	410	424.5	424.5	524	524	524
Dimensões	A(MM)	1541	1758	1800	1800	1900	1900	1900
	C(MM)	903	1009	1159	1159	1229	1229	1229
	L(MM)	687	767	766	766	828	828	828

A Heron trabalha com a fabricação de sistemas de soldagem por resistência, sendo uma fabricante experiente de máquinas de soldagem por resistência 55KVA-440KVA e fornecedora de soluções de soldagem. Desde 1997, oferecemos uma ampla gama de máquinas de solda a ponto por resistência estacionárias, máquinas de solda por costura, máquinas de solda por projeção e sistemas de solda robótica para diversos clientes globais.
