Linha de produção de treliças de aço JGH35A

Solicite uma cotação

Sobre nós: http://jgrollformingmachine.com.pt/steel-structure-machine/2g-girder-steel-decking.html

Exposição de vídeo

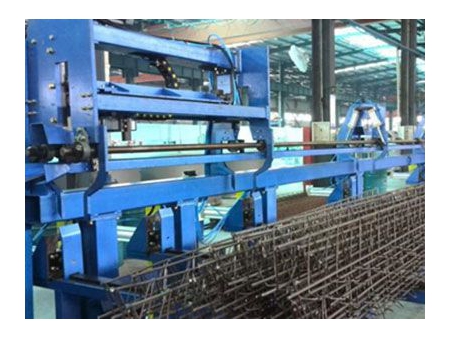

A linha de produção de treliça de barra de aço JGH35A é composta por máquina de solda de treliça, máquina de formação de placa de fundo, máquina de solda a ponto de chapa de aço, entre outros, formação de placa inferior e soldagem e montagem de chapas de aço, capacidade de produção anual chega a 30 metros quadrados.

Componentes da linha de produção

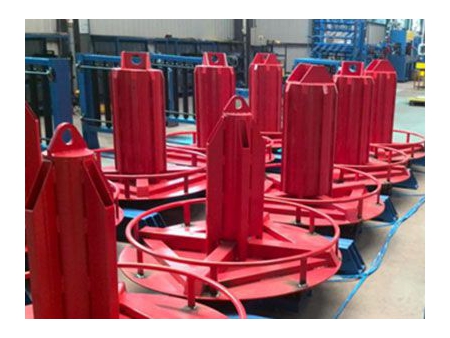

2. Desbobinador vertical de barras de aço (desenrolando passivamente)
  Consiste em um alimentador de barras de aço (para 1 corda superior, 2 cordas inferiores e 2 elementos da banda), dispositivo de medição de barras de aço; todo desbobinador consiste em eixo de liberação do fio, eixo central, plataforma giratória e freio. Peso máximo da bobina: 3T Diâmetro do cilindro pneumático do freio: cerca de φ100 * 50mm; Quantidade: 5pcs.

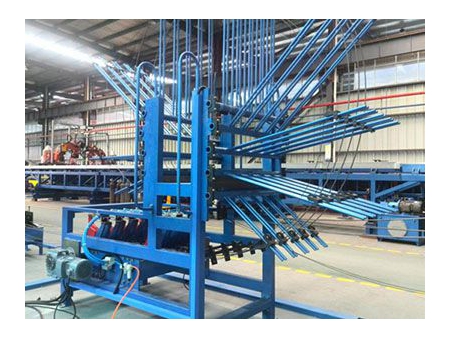

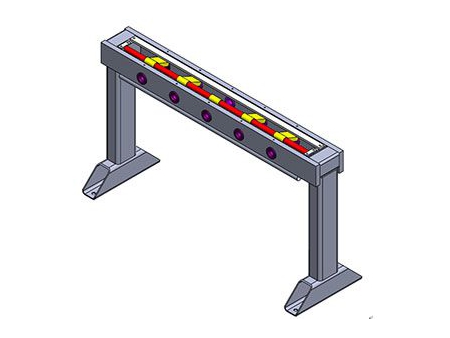

2. Dispositivo de armazenamento de barra de aço
  Este dispositivo é usado para colocar e armazenar a barra de aço do acorde superior, acorde inferior e membro da alma e alimentar a barra de aço na linha de produção da treliça.
  Diâmetro da barra de aço: -144-14mm
  Quantidade da barra de aço: 5pcs
  Pressão de ar comprimido: 0.6Mpa
  Diâmetro do cilindro pneumático: cerca de φ80 * 50mm; Quantidade 8pcs.

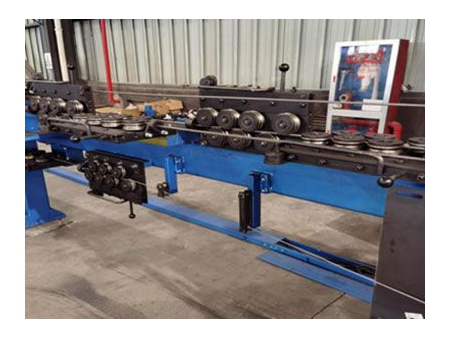

2. Segundo dispositivo de endireitamento de barra de aço
  utiliza dois conjuntos de 7 rolos endireitadores para endireitar as barras de aço dos acordes superior e inferior, enquanto as duas barras de aço com membros da banda são endireitadas pelo mesmo conjunto de 7 rolos endireitadores.

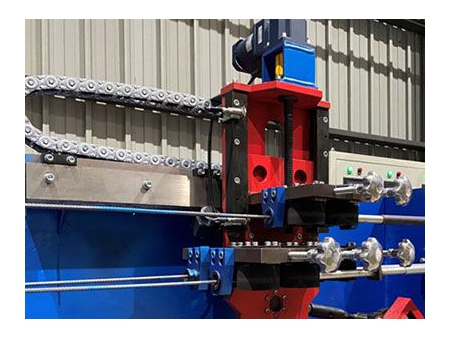

2. Dispositivo de flexão de barra de aço
  Consiste em 2 pares de roda de corrente girada, braço de flexão, motor de acionamento e dispositivo de ajuste de especificações superior e inferior.
  Potência do motor: cerca de 22kw
  Faixa de altura de processamento: 70-320mm
2. Dispositivo de transporte de barra de aço
  O dispositivo de transporte de barra de aço adota o acionamento do eixo de manivela; o comprimento do curso pode ser ajustado com precisão por meio de excentricidade na haste conectada.

Mais detalhes

Detector

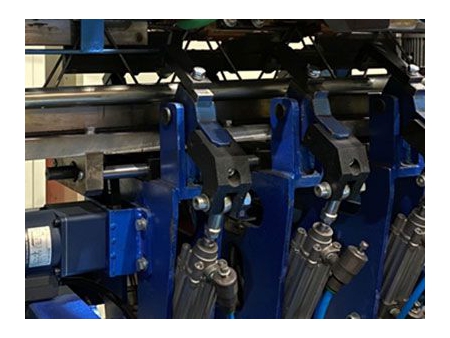

Dispositivo de fixação da posição de solda
Pistolas de solda

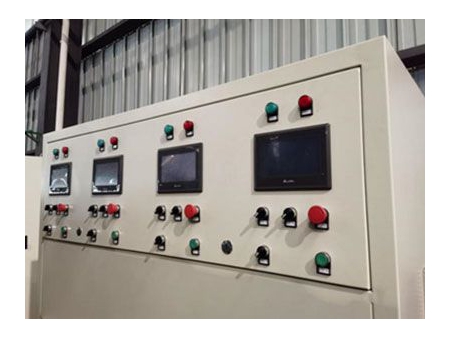

Gabinete de controle autônomo

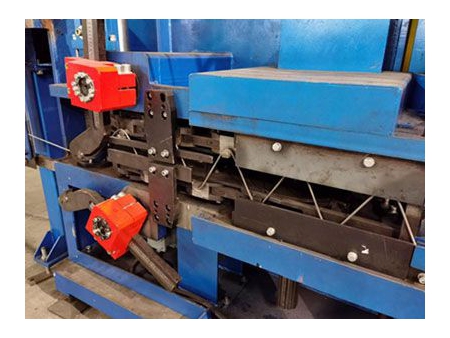

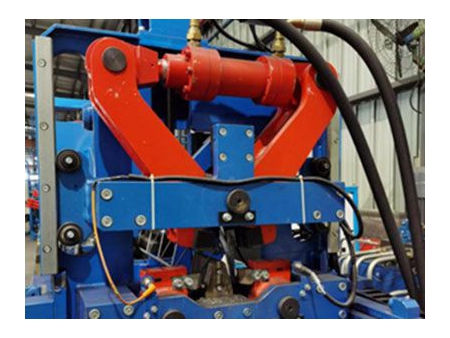

Dispositivo de corte de barras de aço
Empilhador

Parâmetros técnicos

Parâmetros de Treliças

Diâmetro da barra de aço da corda superior	φ6～φ14mm
Diâmetro da barra de aço da corda inferior	φ5～φ14mm
Diâmetro da barra da web	φ4～φ8mm
Altura total da treliça reta	(F H)=70～350mm;
Altura do acorde inferior ao fundo	Treliça curva C=15～30mm;
	Treliça reta F=0～30mm (valor F deve satisfazer 70≤(F H)≤350mm)
	Treliça plana H=70～350 mm
Largura do fundo da treliça triangular	Treliça curva A=135～140mm; Treliça reta b=60, 80mm
Comprimento dobrável dos pés da treliça triangular	B=30mm

Requisitos de matéria-prima
As cordas superior e inferior são feitas de barras de aço deformadas com nervuras espirais, que atendem aos requisitos padrão da GB14981-2004 "Dimensões, forma, massa e tolerâncias para barras de arame laminadas a quente".
A barra de aço é feita de barras redondas lisas, que atendem aos requisitos padrão da GBT 14981-2004 "Dimensões, forma, massa e tolerâncias para fio-máquina laminado a quente".
A velocidade máxima da linha de produção (amostra de teste TD3-100): 15-20 m/min para treliças convencionais dobradas
Potência total do equipamento:
Fonte de energia de soldagem: utilizando a última tecnologia de conversão de freqüência AC, a capacidade instalada do transformador é de 200kW x 4 unidades
Consumo de energia do sistema de solda: 250 kVA (fonte de alimentação de freqüência variável)
Potência instalada do motor: 80 kW
Refrigerador Mode 3000: ≈ 13 kW (Equipamento terceirizado, sujeito à entrega)
Consumo real de energia da linha de produção em produção normal: cerca de 60kW (motor)
Fornecimento de energia: 380V/50 Hz CA trifásico
Temperatura ambiente: -5~45 ℃
Comprimento da treliça: 2-12 m (opcional em 2-6 m)
Parâmetros água-gás-liquido:
Fluxo de água de resfriamento: ≥100 L/min (Na premissa de que o efeito de resfriamento do equipamento pode garantir a circulação normal da água de resfriamento, a água de resfriamento deve ser água pura, e anticongelante deve ser adicionado quando a temperatura estiver abaixo de zero).
Pressão do ar comprimido: ≥0.6 MPa
Fluxo de ar comprimido: ≥1 m3/min
Pressão hidráulica: 16 Mpa
Dimensões da linha de produção: ≈45000×5000×4500 mm (L×W×H)
