Chapas e bobinas de aço silício
Aço laminado plano
- Espessura 0.5-0.65mm
- Largura 800-1250mm
- Diâmetro interno da bobina Ø508/Ø608mm
- Peso da bobina 5-8t, ou personalizável
- Quantidade mínima de pedido 20 toneladas
Entrega internacional a partir das Filipinas disponível mediante solicitação
O aço elétrico, também conhecido como aço silício, é um material especializado amplamente utilizado em motores, geradores, transformadores e vários dispositivos elétricos devido às suas propriedades magnéticas suaves. Normalmente, ele contém silício em quantidades variáveis, categorizadas em graus de baixo silício (menos de 0,5% de silício) e graus de alto silício (0,5% a 6,5% de silício), o que aprimora suas propriedades magnéticas.
Dependendo da orientação do grão, o aço elétrico é classificado em dois tipos principais: aço elétrico com orientação de grão (GOES) e aço elétrico sem orientação de grão (NGOES).
- Aço elétrico de grão orientado (GOES)
Esse tipo de aço tem desempenho magnético superior em uma direção específica. Ele oferece alta indução magnética e baixa perda de núcleo, o que o torna ideal para núcleos de transformadores, amplificadores, estabilizadores, relés e chaves eletromagnéticas. - Aço elétrico não orientado a grãos (NGOES)
O NGOES tem propriedades magnéticas uniformes em todas as direções, oferecendo excelente indução magnética e perda de energia reduzida. É amplamente utilizado em componentes que geram ou operam em campos magnéticos rotativos, como geradores, motores elétricos e eletrodomésticos, como máquinas de lavar, ventiladores e compressores de geladeira.
O aço elétrico foi projetado para proporcionar um ótimo desempenho magnético e mecânico. Algumas das principais características incluem:
- Propriedades magnéticas
A baixa perda de núcleo, a alta indução magnética e o envelhecimento magnético mínimo garantem a eficiência na conversão de energia e a redução da geração de calor. - Capacidades de processamento
O material suporta puncionamento e corte de alta precisão, garantindo excelente acabamento superficial e precisão dimensional para projetos complexos.
Essa combinação de propriedades torna o aço elétrico indispensável para dispositivos elétricos modernos de alto desempenho e com eficiência energética.
Especificações técnicas do aço elétrico
| Chapa de aço | Espessura nominal: 0,5-0,65 mm Largura nominal: 800-1250 mm |
| Bobina de aço | Diâmetro interno: Ø508 ou Ø608mm |
| Peso < 10t, ou personalizável | |
| Grau | 50W470,50W540,50W600,50W700,50W800 bobina de aço elétrico não orientado para motor com eficiência energética |
| Borda | Borda laminada (aparada durante a decapagem, deixada sem aparar durante o recozimento) |
Tolerâncias de dimensões
| Item | Padrão | Controle interno |
| Tolerância de espessura permitida | 0.50±0.040mm | 0.50±0.040mm |
| Tolerância de espessura longitudinal | 0.025mm | 0.015mm |
| Tolerância de espessura transversal | 0.020mm | 0.010mm |
Propriedades magnéticas
| Grau | Densidade teórica (kg/dm³) | Perda de ferro P15/so(W/kg) | Densidade do fluxo magnético Bso (T) | Fator de empilhamento | ||
| Padrão | Controle interno | Padrão | Controle interno | |||
| 50W470 | 7.70 | ≤4.7 | ≤4.0 | ≥1.64 | ≥1.64 | 0.97 |
| 50W530 | 7.70 | ≤5.3 | ≤4.3 | ≥1.65 | ≥1.65 | |
| 50W600 | 7.75 | ≤6.0 | ≤4.7 | ≥1.66 | ≥1.66 | |
| 50W700 | 7.80 | ≤7.0 | ≤5.3 | ≥1.69 | ≥1.69 | |
| 50W800 | 7.80 | ≤8.0 | ≤6.0 | ≥1.70 | ≥1.70 | |
Qualidade do revestimento
| Espessura do revestimento | 0.8-1.2g/m² |
| Resistência de isolamento da superfície | ≥2009/mm² |
| Adesão do revestimento | Diâmetro de curvatura de 10 mm, grau A |
| Resistência à corrosão | Área de corrosão da superfície ≤5% após 5 horas de teste |
| Resistência ao calor | Sem descascamento após 2 horas a 750°C sob proteção de nitrogênio |
Composição química do aço conformado a frio
| Grau | C | Mn | P | S |
| SPHC | ≤0.15 | ≤0.60 | ≤0.050 | ≤0.050 |
| SPHD | ≤0.10 | ≤0.50 | ≤0.040 | ≤0.040 |
| SPHE | ≤0.10 | ≤0.50 | ≤0.030 | ≤0.035 |
Propriedades mecânicas
| Grau | Resistência ao escoamento (MPa) | Resistência à compressão (MPa) | Alongamento (%) | Dureza (HV) | Flexão repetida |
| 50W470 | 260-269 | ≥380 | ≥16 | ≥137 | ≥30 |
| 50W530 | 262-273 | ≥360 | ≥16 | ≥130 | ≥30 |
| 50W600 | 265-282 | ≥340 | ≥21 | ≥129 | ≥30 |
| 50W700 | 270-288 | ≥320 | ≥22 | ≥128 | ≥30 |
| 50W800 | 280-290 | ≥300 | ≥22 | ≥127 | ≥30 |

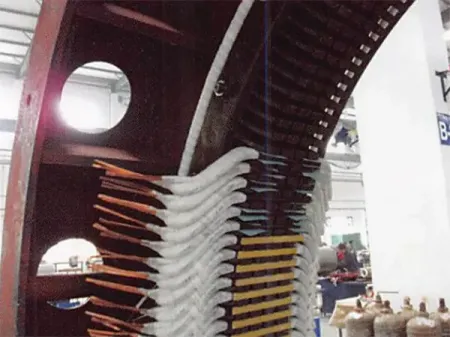

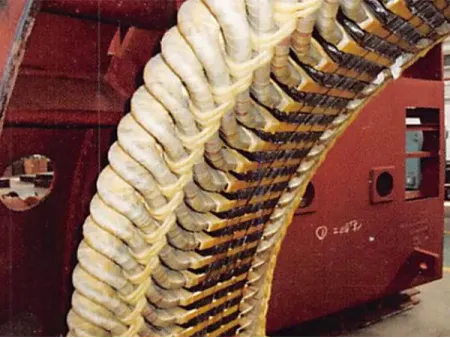

Amplamente utilizado em motores e geradores de energia com eficiência energética, projetado para otimizar o desempenho e reduzir o consumo de energia em vários setores.
