Caminhão munck com lança telescópica SQ10

Solicite uma cotação

Sobre nós: http://sinomachhiglobal.com.br/6-5-truck-mounted-crane-sq10.html

Projetado com lança telescópica, nosso caminhão munck SQ10 adota o redutor planetária para garantir uma rotação estável de 360°.
O estabilizador (outrigger) frontal deste guindauto é projetado com uma extensão máxima prolongada para 5.56m.
A configuração padrão do nosso caminhão guindaste inclui um estabilizador (outrigger) traseiro fixado. Você tambem pode escolher um estabilizador (outrigger) traseiro hidráulico para melhorar ainda mais a estabilidade deste guindauto e deixando este equipamento adequado para condições de trabalhos complexas.

Consultar informações sobre o produto

As seções hexagonais oferece uma boa estabilidade lateral para nosso caminhão guindaste.
Controlado pela válvula de controle principal, nosso caminhão munck é adaptável a manipulação por ambos lados.
Os estabilizadores (outriggers) são controlados pelas válvulas separadas. As operações inadequadas podem ser evitadas graças a utilização das válvulas seletoras.
Interruptor de limite de altura, dispositivo de alarme de enrolamento (over winding) e lâmpada de LED de alta potência são as peças de configuração padrão do nosso caminhão munck.
Limitador de momento pode ser instalado neste caminhão guindaste opcionalmente para melhorar a segurança do ambiente de trabalho para os operadores.

Parâmtros técnicos do caminhão munck

Ordem	Produto	Unidade	Parâmetro
1	Momento máximo de carga	kN·m	250
2	Carga máxima de levantamento	kg	10000
3	Altura máxima de trabalho	mm	13300
4	Comprimento da lança (totalmente retraído)	mm	4360
5	Altura máxima de elevação (do solo)	mm	About 16600
6	Relação de levantamento		6/4
7	Ângulo máximo de elevação da lança	(°)	75
8	Ângulo mínimo de elevação da lança	(°)	0
9	Extensão lateral do estabilizador dianteiro	mm	2114~5560
10	Vão lateral do estabilizador traseiro	mm	2200
11	Velocidade máxima de levantamento Gancho principal (corda única)	60	60 60	87
		60		87
12	Velocidade de rotação		r/min	≤2.5
13	Ângulo de rotação		°	360° full rotation
14	Peso do guindaste		kg	4036 (including rear outrigger)
15	Bomba de combustivel		-------------	Gear pump
16	Capacidade do tanque de combustível		L	170
17	Pressão de trabalho do sistema hidráulico		MPa	23
18	Fluxo do sistema hidráulico		L/min	80

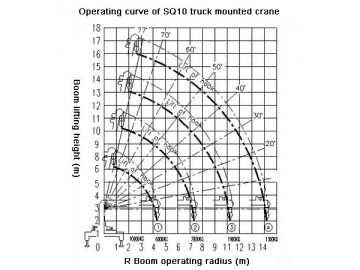

Desempenho de levantamento do caminhão munck

Carga (kg) Alcança (m)	Peso de carga (kg)
Carga (kg) Alcança (m)	Lança com uma seção	Lança com duas seções	Lança com três seções	Lança com quarto seções
2.5	*10000	6700	5000	4400
3.0	*8400	6500	5350	4200
3.5	7300	6000	5200	4000
4.0	6500	5400	4800	3950
5	6000 (4.4)	4500	4000	3200
6		3800	3500	2900
7		3400	3000	2500
8		2900 (7.4)	2600	2300
9			2400	2200
10			2100	2000
11			1900 (10.4)	1700
12				1400
13				1300 (13.3)
14
16
Proporção de elevação	A proporção de elevação é 6 para itens marcados com * e 4 para outros itens.

Observações:

Peso nominal de levantamento incluem peso do gancho (108kg) e outros acessórios para levantamento. O estabilizador (outrigger) deve ficar no terreno plano e sólido.
O peso real de levantamento se depende do raio de trabalho real.
Enquanto o comprimento da lança é mais do que 6m, o estabilizador (outrigger) ser esticado totalmente.
Os parâmetros da tabela de cima não permitem uma ação de deflexão de lança.

Bem-vindo ao escolher qualquer máquina de construção da SINOMACH (veículos de engenharia / equipamentos de construção).
Além do camihão munck da série SQ10, possuímos muitos outros tipos de máquinas pesadas de construção e equipamentos de engenharia para venda.

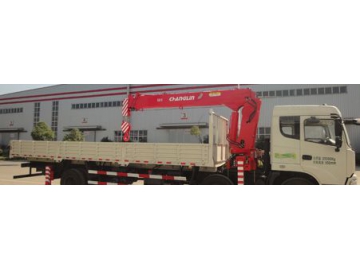

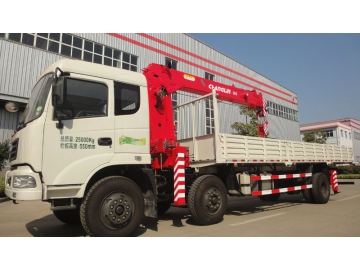

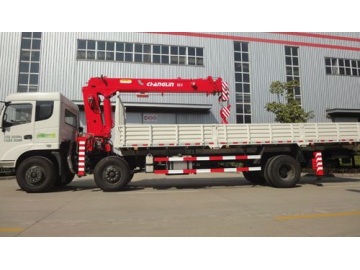

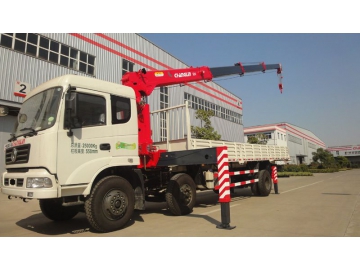

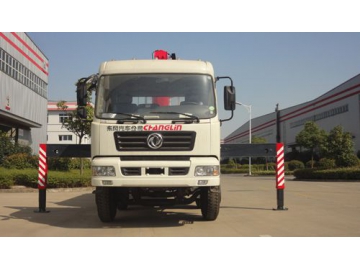

Galeria de imagens

Descrição breve

SINOMACH como uma empresa confiável de equipamentos pesados na China, estamos fabricando equipamentos de construção, para construção de estradas e engenharia de fundação com décadas de experiência, temos sido um fabricante de equipamentos pesados de alta qualidade na China e fornece equipamentos de construção e veículos de engenharia com preços razoáveis.
