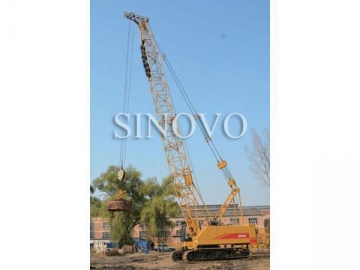

Guindaste hidráulico sobre esteiras CQUY60HD (Lança treliçada)
A série CQUY60HD é uma seleção de guindaste hidráulico multifuncional. Com interface de conexão adicional para dispositivos de perfuração com base em guindaste sobre esteira de 55 ton, a máquina não só tem todas as funções de um guindaste hidráulico comum, mas também pode ser instalada com o compactador, tubos de perfuração e outros dispositivos para completar a tarefa de equipamento de acionamento de pilares.
A grua móvel é amplamente usada em construção e campos de construção de fundação, além de aplicações comuns em indústria de transporte, portos, projetos de conservação de energia e água e áreas de elevação de material.
| Item | Parâmetro | Observação | |||
| Peso máximo limitado | 55t | ||||
| Comprimento da lança principal | 13-37m | Pode escolher de 52m | |||
| Ângulo da elevação de lança | 30-80º | ||||
| Configuração de gancho | 13/15/9t | Pode escolher de 60 | |||
| Velocidade de trabalho | Velocidade de Fio-Corda | Subida e descida do guincho principal | Diâmetro de fio-corda | 52/26 m/min(ø26) | |
| Subida e descida do guincho auxiliar | 144/57 m/min(ø22) | A mesma configuração do guincho principal é disponível. | |||
| Elevação da lança | Diâmetro de fio-corda ø20 | 52m /min | |||
| Descida de lança | 52m /min | ||||
| Velocidade de rotação | 3.2 r/min | ||||
| Velocidade de condução | 1.2 km/h | ||||
| Capacidade de inclinação (com lança básica, fixar a cobertura de cabo por trás) | 40% | ||||
| Tensão máxima da corda única do guincho principal | 20t | A primeira camada | |||
| Tensão máxima da corda única do guincho auxilar | 9t | A primeira camada | |||
| Emissão da potência nominal do motor diesel / Velocidade de rotação | 194/2200 km/r/min | ||||
| Qualidade | 60t (apenas com guincho básico e gancho de 30t) | ||||
| Pressão de aterramento | 0.069Mpa | ||||
| Massa contrapeso | 17.5t | ||||
Características de design do guindaste hidráulico sobre esteiras
1. Usando motor de alta potência de marca nacional bem conhecida, o guindaste sobre esteira de lança treliçada é capaz de atender às demandas em ambiente de trabalho pesado.
2. Devido à interface de conexão para sonda de perfuração, o guindaste hidráulico sobre esteira pode ser adicionalmente instalado com dispositivos tais como compactador, tubo de perfuração, etc., fornecendo assim mais funções.
3. Soldado a partir de tubo de aço de alta resistência e com base em tecnologia de solda avançada, o tubo estrutural principal da estrutura de lança vem com alto coeficiente de segurança e capacidade de carga.
4. Os guinchos principais e auxiliares adotam o flange montado, embreagem estilo atrito fechado e pode realizar a operação sem resistência. Em comparação com design de embreagem invisível convencional, a adoção de embreagem de fricção garante menor resistência, menos geração de calor, maior aceleração, etc. Devido ao design especial freio a tambor, o sistema de guincho do guindaste sobre esteiras hidráulica suporta controle de velocidade conveniente e oferece melhor desempenho do freio.
5. O projeto do sistema de cinco bomba, controle proporcional completo, bara de guia, etc. garante que o guindaste hidráulico seja fácil e conveniente para a operação.
