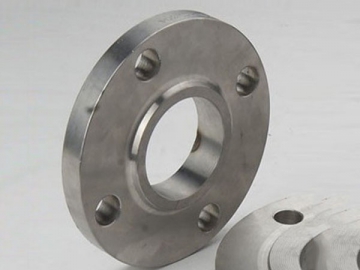

Flange de solda de encaixe
O flange de solda de encaixe é usada principalmente em tubulações de alta pressão com tamanhos menores do que o do tubo. A fabricação é semelhante a flange sobreposto, mas a sua resistência ao desgaste é muito maior, devido a uma soldadura interna. A N-STEEL fornece flanges de solda de encaixe em todos os tipos de materiais, especificações e tamanhos.
Tamanho da flange de solda de encaixe
3/8 "a 3"
DN10 ~ DN80
Pressão
Série americana: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900 e classe 1500
Série Europeia: PN 6, PN 10, PN 16, PN 25, PN 40, PN 63 e PN 100
Tipos de superficies de flanges
Série americana: Raised Face (RF), Língua (T), Groove (G), Feminino (F), Masculino (M), Anel Juntas Face (RJ)
Série Europeia: Tipo B (Raised Rosto), Tipo C (Tongue), Tipo D (sulco), Tipo E (espigão), Tipo F (recesso), Tipo G (O-Ring espigão), Tipo H (O-Ring do Groove )
Materiais de flange de solda de encaixe
Aço carbono: A105
Liga de aço: A182 F-1 F-2 F-5 F-9 F-10 F-91 F-92 F-122 F-911 F-11 F-12 F-21, F 22
Aço inox: A182 304-304H-304L-304N-304LN, 316-316H-316L-316N-316LN, 321-321H, 347-347H
Baixa temperatura de aço: A707 A522 Grau L 1-L-2, L 3-L 4-L 6 L 5-L-7-G 8
Aço de alto desempenho: A694 F-42 F-46 F-48 F-50 F-52 F-56 F-60 F-65 F 70
Normas de flange de solda de encaixe
GB / T9112-2000, GB / T9117.1-2000, GB / T9117.2-2000, GB / T9117.3-2000, GB / T9117.4-2000, GB / T9124-2000
SH / T3406-1996
HG / T20592-2009, HG / T20614-2009, HG / T20615-2009, HG / T20623-2009, HG / T20635-2009
ASME B16.5-2009
EN1092-1-2007, EN1759-1-2004
BS1560-3.1-1989, BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
JIS B2220-2004
Processos industriais de flange de solda de encaixe
Forjamento e usinagem
Indústrias atendidas
A geração de energia, petróleo, gás natural, química, construção naval, fornecimento de calor, fabricação de papel, metalurgia, etc
