Organização de design: TMS Marine, Holanda

Cliente: BAM International, Austrália

Fabricante:SDHM Heavy Machinery

Localização: cruzeiro marítimo da Austrália

Hora do projeto: 1-8-2013

Engineering quantity:
Plataforma hidráulica para manutenção marítima, Tamanho: 18mx18x11m, Peso:85Ton

Padrão
UT AWS D1 · 1 / D1 · 1M · 2010, Ⅱ grau
MT por J B/T6061
PT por JB/T6062

Explicação

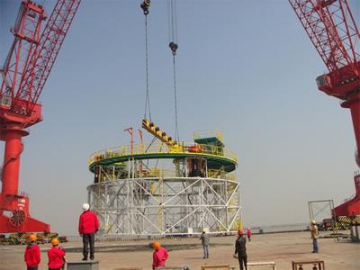

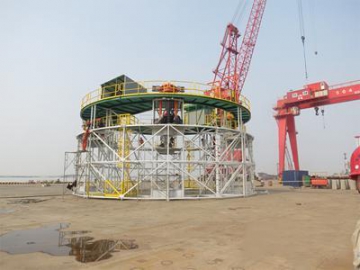

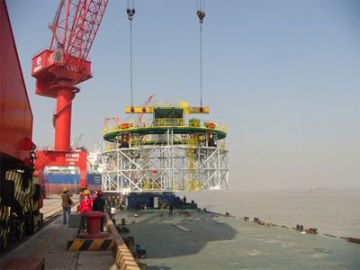

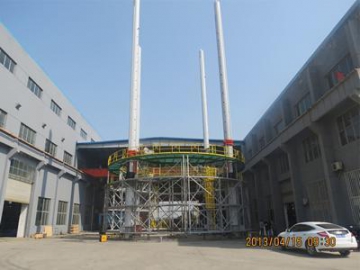

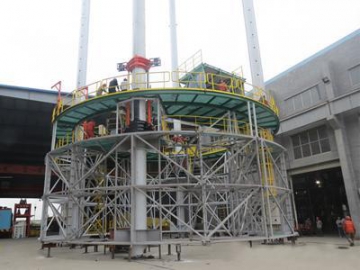

A plataforma hidráulica para manutenção marítima foi projetada pela Holland TMS para BAM na Austrália, com o design enviado para o Wuxi SDHM para fabricação. Foram utilizados 4 conjuntos para inspeção e manutenção de pernas de pilha na grande ponte e apresentam uma função de elevação hidráulica automática.

Análise de engenharia de projeto
Este projeto hidráulico consiste de 4 montagens primárias:Estrutura principal da plataforma, Sistema de elevação,Cabeçote cruzado, Trilhos

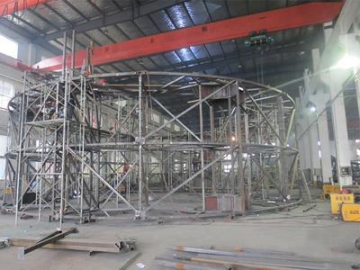

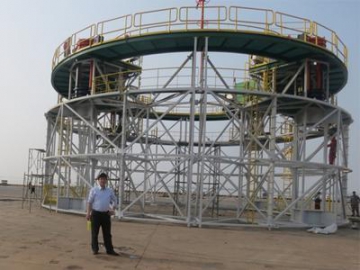

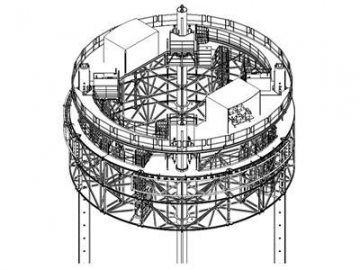

Visão geral da estrutura
A estrutura principal da plataforma é uma estrutura treliça feita com tubo de aço quadrado, com espessura de parede de 5 a 10 mm, e um grau de Q345B / Q345C GB / T3274-2007. A pá é feita de tubo de costura 762 x 32, usando materiais Q345B.

Como os tubos usados na plataforma são finos, com diversos soldagem, os materiais são projetados para materiais de impacto de baixa temperatura (0 ℃ a -20 ℃). Considerando a capacidade de carga em consideração, é utilizado o seguinte procedimento de soldagem:

Os fios de soldagem usam o fio FCAW com núcleo de fluxo
HYE711 (AWS A5.20 E71T-1), uso de soldagem de arco submerso SAW H10Mn2 (AWS A5.17), SH331Flux Seguem a estrita os procedimentos de controle de material de soldagem de fábrica (o material de soldagem usa principalmente o fluxo FCAW - fio cortado HYE711 (AWS A5.20 E71T-1), soldagem a arco submerso usa H10Mn2 (AWS A5.17), fluxo de soldagem SH331. Siga rigorosamente o sistema de gerenciamento de fábrica para despachar o material de soldagem.)

MAG-C: Pureza de CO2 ≥99,8% em conformidade com a WPS e controla o teor de água, liquidez é ≤-35 ℃ / 1 bar.

O chanfro para as peças da chapa deve ser limpo e sem ferrugem, escória de água ou água e deve ser mantido seco.

Para a solda das juntas, use uma guia de execução e guia de corte, e corte-os a 3 mm do metal base após a soldagem, após triturando até que estejam nivelados na superfície.

A soldagem de aderência, é normalmente soldada do lado de trás sem defeitos. Quando a soldagem por pontos é tratada como parte do metal de solda, é necessário prestar mais atenção à solda da raiz.

As juntas de soldagem de fileira na esquina devem ser lisas sem um corte inferior. O arranque do arco e a explosão do arco efetivamente evitam o canto.

Ao conectar a placa grossa e a placa fina, pré-aqueça de acordo com a espessura.

Para as plataformas, usa a soldagem com apoio, soldagem blindada a gás no fundo e soldagem de arco submerso na superfície.

Usa-se a soldagem multi-pass para obter uma penetração completa. A superfície deve ser lisa sem rebaixo, caso haja um rebaixo, ele precisa ser retificado com o dedo de solda para suavizar sem uma concentração de tensão.

Forjar peças e placas grossas precisam de pré-aquecimento para a temperatura desejada.

Para placas com menos de 16mm, chanfro de um lado, cavidade traseiro e solda na lateral traseiro. As placas que são 16-25mm devem ser igualmente biseladas em ambos os lados com cavidade traseira antes de soldar o lado traseiro. As placas com mais de 26 mm de espessura, chanfro ambos os lados de forma desigual, (1/3 +2/3), gola de volta a 1/3 /

Para o NDT para este projeto, ele será executado em 24 horas após a soldagem conforme as especificações no desenho.

A SDHM Heavy Machinery, fabrica estruturas de aço para equipamentos pesados e oferece serviço de usinagem customizados de acordo com os desenhos necessários. Nós somos um confiável fabricante de estrutura de aço pesado para fábricas de equipamentos pesados, as estruturas que fabricamos, são aplicados nos campos de marinha e naval, porto, mineração e industrial, etc. Com anos de experiência em soldagem de metais, nós fornecemos estruturas de aço customizados e servir de alta qualidade para clientes globais, caso você precise de estruturas de equipamentos pesados.
