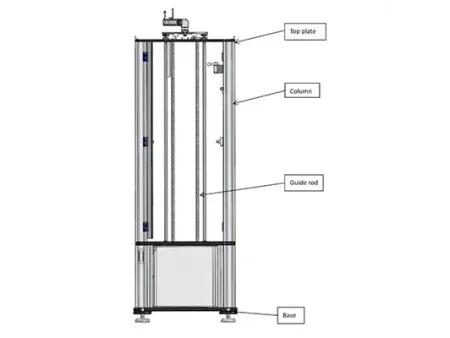

Estrutura de alta estabilidade com sistema de guia de precisão

Os trilhos-guia são eixos retificados com precisão, com superfície cromada e endurecida, proporcionando excelente retidão e alta precisão dimensional. Ambas as extremidades de cada eixo são rosqueadas e montadas por tensão, garantindo alta rigidez da estrutura e da estrutura de guia, ao mesmo tempo que evitam o afrouxamento das conexões estruturais causado pela vibração durante testes de impacto repetidos.

Sistema de elevação com servomotor com segurança de travamento automático

Um servomotor de alta eficiência proporciona baixo ruído, desempenho de elevação estável e posicionamento vertical preciso. Um freio automático integrado proporciona travamento automático imediato em caso de perda de energia, evitando a queda acidental do peso.

Liberação segura do peso com monitoramento duplo de segurança

O mecanismo de liberação possui uma estrutura de travamento automático: uma vez levantado, o peso é travado com segurança e não pode se soltar sob seu próprio peso. Uma função de monitoramento por interruptor de proximidade verifica o engate adequado. Se o travamento estiver incompleto, a viga transversal não se elevará. O acionamento pneumático garante um desempenho de liberação consistente e longa vida útil.

Conjunto de pesos para configuração flexível de energia

O conjunto de pesos inclui o corpo principal, gancho, bloco guia, peso, massas e placa refletora. A massa padrão é de 5,5 kg e pode ser aumentada para 29,5 kg através da adição modular de pesos. O peso é esférico (D 16±0,1 mm) e fabricado em liga de aço endurecido, em total conformidade com a norma ASTM D7136.

Dispositivo antirrebote para eliminar o impacto secundário

Após o impacto inicial, qualquer rebote para cima é imediatamente capturado pelo mecanismo antirrebote, evitando impactos secundários indesejados e garantindo a validade e a repetibilidade do teste.

Dispositivo de fixação pneumático padrão com invólucro de proteção total

O dispositivo de fixação segue os requisitos da norma ASTM D7136, proporcionando uma abertura de 125 x 75 mm para amostras de laminados compostos. As amostras (150 x 100 mm) repousam sobre a placa de suporte e são fixadas pneumaticamente antes do impacto. Uma proteção de segurança totalmente fechada envolve o dispositivo; a fixação pneumática opera apenas quando a porta está bem fechada, garantindo a segurança do operador.
