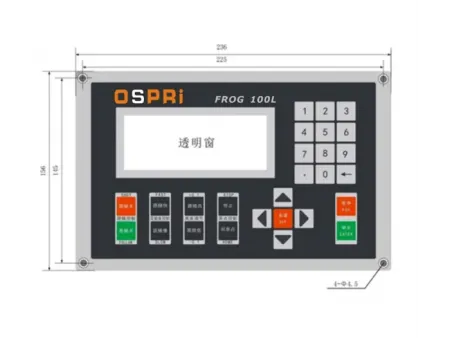

Controlador capacitivo de altura
FROG 100L
Sistema de controle a laser de fibra usado para monitorar e controlar a distância entre o bico e a superfície da peça de trabalho
FROG 100L
Sistema de controle a laser de fibra usado para monitorar e controlar a distância entre o bico e a superfície da peça de trabalho
Trata-se de um controlador de altura capacitivo autônomo de alto desempenho, que utiliza um método de controle de circuito fechado para gerenciar com precisão cabeçotes capacitivos de corte a laser. Além das funções de controle padrão encontradas em produtos similares, ele possui uma interface de comunicação Ethernet (protocolo TCP/IP), que permite uma integração perfeita com o software de corte a laser. Isso possibilita a implementação de funções como rastreamento automático de altura, perfuração de materiais espessos em etapas controladas, aumento gradual da potência para uma entrada mais suave, localização precisa de bordas e elevação ativa do cabeçote entre os cortes, evitando colisões e economizando tempo, e melhorando significativamente a velocidade de resposta.
Com seu algoritmo duplo de velocidade e posição em circuito fechado para controle servo, o controlador de altura capacitivo proporciona velocidades de corte e precisão superiores às de muitas alternativas nacionais e internacionais.
- Taxa de amostragem: 1000 vezes por segundo;
- Precisão de medição estática: 0,001 mm;
- Precisão de resposta dinâmica: 0,05 mm;
- Faixa de controle de altura: 0-15 mm;
- Aceleração máxima: 2G;
- Velocidade máxima de acompanhamento: até 1000 mm/s (com parafuso de avanço de 10 mm e servomotor de 6000 RPM);
- Distância de transmissão de sinal: até 100 m sem atenuação, com forte capacidade anti-interferência;
- Suporta comunicação em rede e atualizações online via USB;
- Compatível com qualquer cabeça de corte e bocal, com adaptação automática de parâmetros capacitivos;
- Recursos de segurança: alarme de colisão de placa e alarme de acompanhamento. Fora da faixa;
- Detecção de borda e localização automática de borda;
- Calibração com um toque para operação rápida e simples;
- Suporte a perfuração segmentada, elevação por salto de sapo e altura de elevação ajustável livremente;
- Função de osciloscópio integrada para monitoramento em tempo real de mudanças de capacitância e altura.
