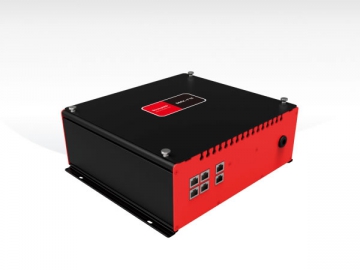

O sistema para controle de iluminação DMX-T16 é um subcontratador DMX avançado de sistema para controle de iluminação LED. Originalmente desenvolvido para a Torre de TV Oriental em Xangai para o controle das luzes e do som em 2014, o subcontratador de LED é projetado para ser resistente e com alto desempenho. As Duas portas de entrada recebem sinais do controlador principal de luz e os encaminham para as luzes de LED. Uma placa detecta o sinal e muda o monitor para dois sinais de entrada e inicia com alta velocidade (em 0,1 milissegundos) quando o sinal em uso tenha falha. Todas as portas de I/O são acopladas para protege-lo contra danos ou interferência, causados por panes elétricos.

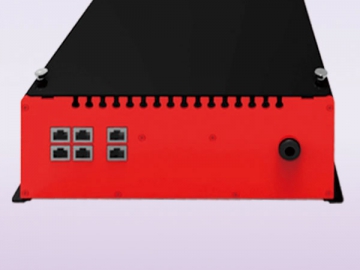

Dois conjuntos de portas de comunicação de 100 T. Cada conjunto é constituído por um pórtico de entrada, recebendo os sinais do controlador principal ou de outro DMX-T16; as duas portas de saída transmitem sinais de luz para o próximo subcontratador.
O sistema para controle pode ser conectado há uma rede de linhas para um sistema de iluminação LED com maior escala.
A distância entre o controlador principal e subcontratador é de 100m com cabo CAT 5.

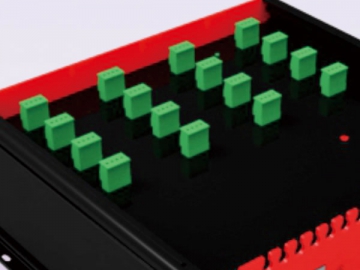

Dezesseis portas de controle DMX512 (cada porta tem um endereço automático com função de ajuste). Cada porta pode controlar 170 pixels RGB ou 512 pixels monocromáticos. A porta utiliza uma conexão rápida e segura para ser fácil e rápido de instalar.
Todas as portas de entrada e saída são acopladas para garantir uma operação estável em todo o sistema para controlo da iluminação.
Com um único micro interruptor automático on-line, dá início ao DMX endereçamento para luminárias.
Distância de transmissão da porta de controle para os acessórios de LED são de 300 metros, utilizando um cabo de CAT 5.
Recebe e transmite resoluções de pixel de 512 * 512; taxa de atualização de 30Hz or 60Hz.

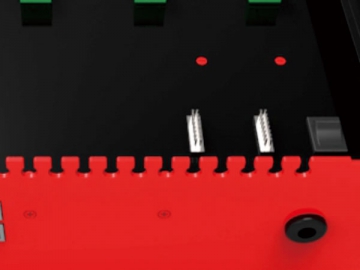

DMX-T16 o mapeamento de endereço é configurado com jumpers
Sinais de saída DMX para o controle de iluminação dos sub controladores DMX
Temperatura de operação: -30 ~ 550C
Umidade de operação: 0 ~ 70% RH
Fonte de alimentação: AC110 ~ 260V / 50Hz
Potência nominal: 15W
Dimensões: 285 * 244 * 108mm
Peso: 3.5kg
