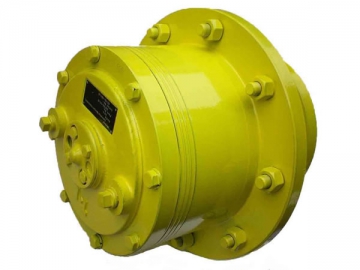

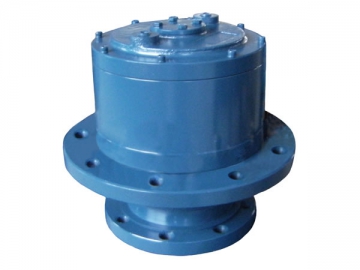

Caixa de engrenagem (Redutor planetário para veículos com rodas)
- NB602L2-25
- NB602L2
- NB606L2
Desempenho superior
A caixa de engrenagem planetária com tração nas rodas das séries NBPG NB600L são projetadas para veículos autopropulsados com motores hidráulicos e elétricos. Disponíveis em uma grande variedade de proporções, a caixa de engrenagem possibilita o sistema de energia a operar em eficiência máximas. O redutor planetário para veículos com rodas NB600L tem a capacidade de acionar qualquer tipo de máquina com até 2.5m de diâmetro de roda e 50 tons em cada roda. Graças a sua ampla gama de proporção, existe solução para qualquer tipo de transmissão e aplicação. O sistema de desengate manual pode desativar o redutor do motor para o reboque de emergência.
Características principais
1. Torque de saída: 1000-60000 N.m
2. Relações de marchas: i=5.3-142
3. Suporte: a caixa de engrenagem possui flanges com carcaça circulatórias para ajustarem-se às lagartas.
4. Motores aplicáveis: motores hidráulicos de pistão axial, motores orbitais hidráulicos ou outros.
5. Opções de motores hidráulicos: válvula de alívio de pressão, válvula de contrabalanço.
6. Rolamento: o sistema de rolamento robusto absorve as forças exercidas pela coroa dentada.
7. Freios: sistema de travamento de estacionador de descarga hidráulica.
8. Outros: Rodas propulsora das séries NB600L com aplicação manual de desconexão.
9. Capacidade de carga radial e axial devido ao uso de rolamentos de rolos cônicos resistentes.
10. Proteção de vedação a óleo segura, projetada de acordo com a nossa área de experiência.
11. Entrada universal e SAE diretamente montada nas flanges.
12. As unidades são projetadas para a sua montagem direta nas aros das rodas.
13. Caixa de engrenagem das séries NB600L, assim como as das séries GFT …W e das séries 600 Bonfiglioli. Essas três séries são compatíveis com os nossos produtos.
| Tipo de tração por lagarta | Torque máx. N.m | Variação da relação( i ) | Velocidade máx. de entrada (rpm) | Binário de travagem (N.m) |
| 1750 | 1000 | |||
| 4000 | 3000 | |||
| 4000 | 3000 | |||
| 5000 | 3000 | |||
| 7000 | 3000 | |||
| 12000 | 3000 | |||
| 17000 | 3000 | |||
| 23000 | 3000 | |||
| 30000 | 3000 | |||
| 36000 | 3000 | |||
| 45000 | 3000 | |||
| 60000 | 3000 |
As nossas caixas de engrenagem planetária, caixas de engrenagem para veículos com rodas, caixas de engrenagem para cabrestantes e caixas de engrenagem para máquinas de esteira podem ser utilizadas nas caixas de engrenagem fabricadas pela Bosch Rexroth:
| GFT13W2 | GFT17W2 | GFT17W3 | GFT24W2 | GFT26W2 | GFT36W3 | GFT40W2 |
| GFT50W3 | GFT60W3 | GFT80W3 | GFT110W3 | GFT160W3 | GFT220W3 | GFT330W3 |
| 601R | 603W | 605W | 606W | 609W | 611W | 613W 615W |
