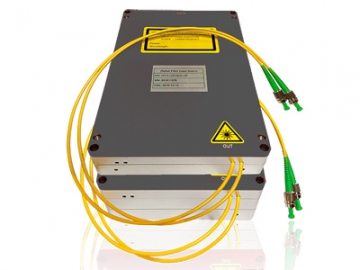

Módulo de Fonte de Laser de Pulso Curto
O nosso módulo de fonte de laser de pulso curto é uma fonte de laser pulsado com alto pico de potência num comprimento de onda seguro para o olho humano. Utiliza arquitetura de amplificador de potência do oscilador mestre (MOPA) e amplificação óptica multi-estágio. Este módulo de fonte de laser da Techwin emite uma saída de laser de alta potência a nível de largura de pulso nos nanossegundos (ns). Este dispositivo é ideal para aplicações como LiDAR automotivo, radar de levantamento por sensoriamento remoto e medição a laser.
Possui uma estrutura compacta e pequena, bem como uma ampla faixa de temperatura de trabalho e consumo de energia ultra baixo. Além disso, a saída do pulso também pode ser realizada através de sinal TTL externo, sendo assim ideal para integração em sistemas. Temos disponível em embalagem circular ou rectangular.
Este dispositivo pode ser utilizado em vários espaços de trabalho difíceis, em sistema LiDAR automotivo, sistema de varrimento 3D, entre outros.
- LiDAR automotivo
- Medição a laser
- Radar de levantamento por sensoriamento remoto
- Varrimento a laser 3D
- Outras atividades de investigação científica
- Comprimento de onda seguro para os olhos: 1550nm
- Pico da potência de saída: 10kW
- Faixa de ajustamento da taxa de repetição: 1kHz-3MHz
- Largura do pulso: 0.5-250ns
- Energia de pulso único: up to 100uJ
- Qualidade de feixe quase limitada por difracção
| Parâmetro | Unidade | Especificações | ||
| Mín. | Tipo | Máx. | ||
| Part Nº. | CKLID-I-1550-M-LPH | |||
| Faixa do comprimento de onda | nm | 1540 | 1545/1550 100 | 1565 |
| Potência do pulso @ < 10kHz,>30ns | μJ | 100 | ||
| Pico de potência | kW | - | - | 10 |
| Largura do pulso | ns | 0.5 | - | 250 |
| Taxa de repetição | kHz | 1 | - | 3000 |
| Potência média @>100kHz | W | - | - | 2 |
| Qualidade do feixe | M² | < 1.1 | ||
| Estabilidade da potência de saída (15 min.) | % | - | - | ±3 |
| Estabilidade da potência de saída (8 horas) | - | - | ±1.5 | |
| Isolamento da luz de saída | dB | 35 | - | - |
| Temperatura de funcionamento | °C | -35 | - | 65 |
| Temperatura de armazenamento | -40 | - | 85 | |
| Consumo de energia | W | 15 | 17 | 24 |
| Polarização | Aleatório | |||
| Comprimento da fibra da saída | m | >0.3 | ||
| Conector óptico | FC/APC ou Colimador | |||
| Modo de disparo por pulsos | Acionador externo TTL | |||
| Dimensões | mm | 90x23.5 (Diâmetro x Altura) | ||
- Comprimento de onda seguro para os olhos: 1064nm
- Pico da potência de saída: 4kW
- Faixa de ajustamento da taxa de repetição: 30kHz-500KHz
- Largura do pulso: 1-10ns
- Qualidade de feixe quase limitada por difracção
| Parâmetro | Unidade | Especificações | ||
| Mín. | Tipo | Máx. | ||
| Part Nº. | CKLID-I-1064-M-HP | |||
| Comprimento de onda central | nm | 1064 | ||
| Largura do pulso | ns | Largura da linha＜ 0.5nm 10ns | ||
| Largura da linha＞0.5nm 200ns | ||||
| Taxa de repetição | kHz | 1 | - | 1000 |
| Potência médio do pulso | W | - | 5 | |
| Qualidade do feixe | M² | ＜1.2 | ||
| Estabilidade da potência de saída (15 min.) | % | - | - | ±3 |
| Estabilidade da potência de saída (8 horas) | % | - | - | ±1.5 |
| Isolamento da saída | dB | 30 | - | |
| Tensão de alimentação | VDC | 24 | ||
| Temperatura de funcionamento | °C | -10 | 50 | |
| Temperatura de armazenamento | °C | -40 | 85 | |
| Potência de saída | W | 70 | ||
| Polarização | Aleatório | |||
| Comprimento de fibra da saída | m | >0.3 | ||
| Conector óptico | FC/APC ou saída de feixe colimado | |||
| Modo de disparo por pulsos | Acionador externo/interno | |||
| Dimensões | mm | 200x135x60 | ||
| Peso | g | < 2000 | ||
